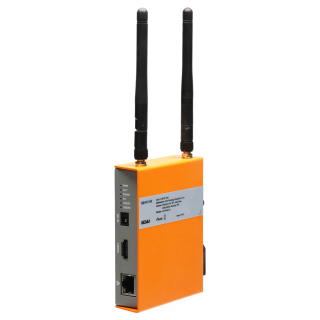

EDATEC ORDENADOR INDUSTRIAL BASADO EN CM0 – 8GB eMMC - WiFi/BT/4G/RS485

El EDATEC ED-IPC1100 es un ordenador industrial de gama avanzada basado en el módulo Raspberry Pi Compute Module CM0, diseñado específicamente para entornos de automatización industrial, control de procesos y aplicaciones IoT que requieren comunicaciones extendidas y conectividad robusta.

Potencia y rendimiento optimizados

El corazón de este ordenador industrial compacto es el procesador ARM Cortex-A53 de cuatro núcleos a 1GHz, acompañado de 512MB de RAM SDRAM y almacenamiento eMMC de 8GB. Esta configuración proporciona el equilibrio perfecto entre rendimiento, consumo energético (aproximadamente 5W) y coste para aplicaciones de control industrial y monitorización de sistemas.

El procesador gráfico integrado soporta decodificación de vídeo H.264/MPEG-4 a 1080p@30fps y codificación H.264 a la misma resolución, permitiendo aplicaciones de vigilancia industrial o visualización de datos en tiempo real.

Conectividad industrial exhaustiva

Una de las características diferenciadoras del ED-IPC1100 es su interfaz RS485, implementada mediante un terminal Phoenix de 3 pines con pitch de 3,5mm (señales GND/A/B), ideal para comunicaciones industriales con PLCs, sistemas SCADA o sensores remotos en topologías multipunto.

El sistema incluye conectividad 4G CAT1 mediante módulos EC800K-EU para Europa, proporcionando acceso a redes LTE FDD. La ranura para tarjeta Nano SIM permite desplegar el equipo en ubicaciones remotas sin infraestructura de red cableada.

La conectividad Wi-Fi 2,4GHz (IEEE 802.11 b/g/n) y Bluetooth 5.0 se proporciona mediante antena externa SMA, complementando las opciones de red con el puerto Ethernet 10/100Mbps para conexiones locales fiables.

Interfaces de entrada/salida versátiles

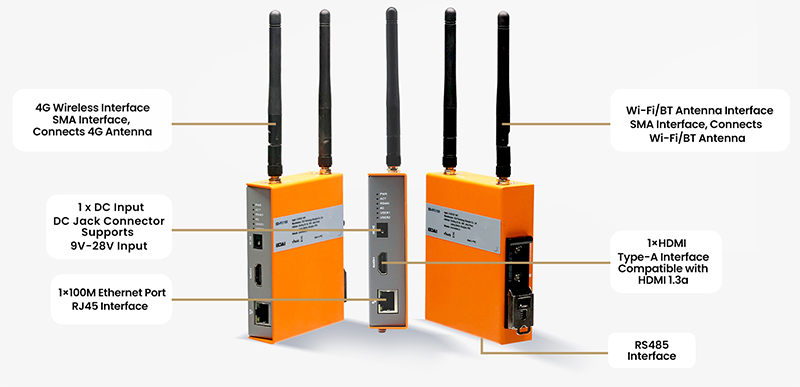

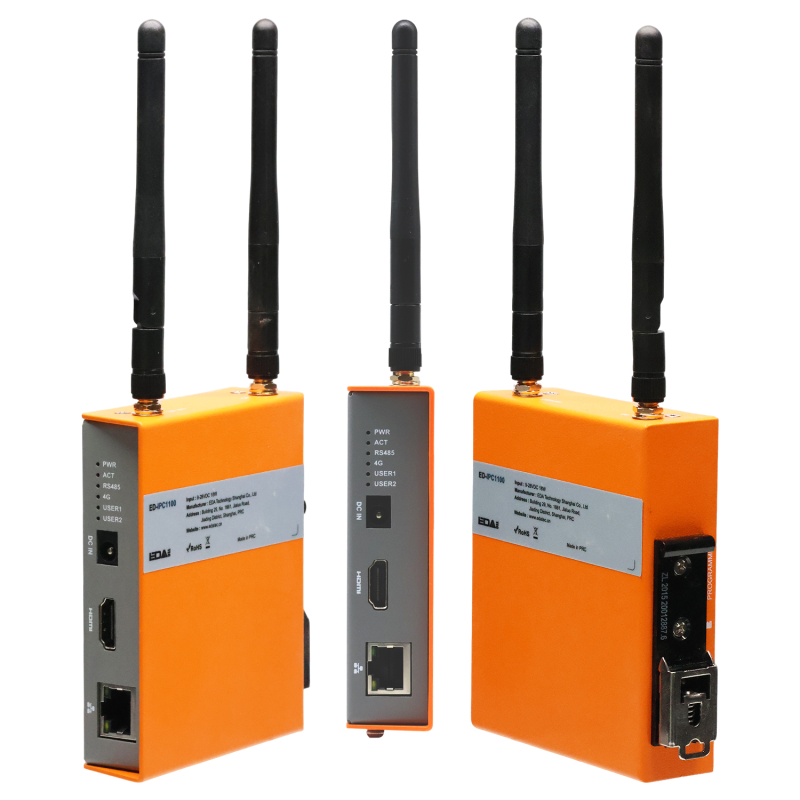

El panel frontal integra un puerto HDMI tipo A compatible con estándar HDMI 1.3a que soporta resolución 1080p a 30Hz, perfecto para conectar pantallas de monitorización local o interfaces HMI. El puerto Ethernet RJ45 adaptativo 10/100Mbps ofrece conectividad de red convencional.

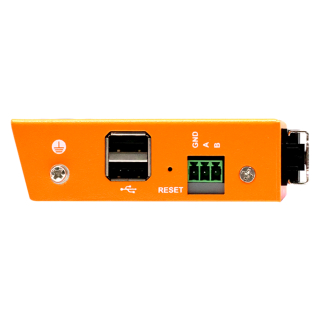

Los laterales del equipo incorporan dos puertos USB 2.0 con conectores tipo A apilados, cada uno con transferencia de datos hasta 480Mbps, junto con las dos interfaces de antena SMA para Wi-Fi/Bluetooth y 4G.

El panel posterior incluye ranura para tarjeta Micro SD (compatible únicamente con CM0Lite) y puerto USB Type-C dedicado para flasheo de la memoria eMMC mediante herramienta Rpiboot.

Alimentación industrial robusta

El sistema de alimentación acepta tensiones de entrada de 9V a 28V DC mediante conector DC jack, con protección integrada contra conexión de polaridad inversa. Este amplio rango de voltaje facilita la integración en instalaciones industriales con diferentes estándares de alimentación, desde 12V hasta 24V típicos en automatización.

Reloj en tiempo real y gestión térmica

El RTC integrado incluye un supercondensador de 1F como fuente de alimentación de respaldo, manteniendo la hora del sistema durante cortes de energía sin necesidad de batería de botón. Esta característica es esencial para aplicaciones de registro de datos y sincronización temporal en sistemas de control.

La refrigeración pasiva a través de la carcasa metálica, complementada con pasta térmica preinstalada, garantiza una disipación térmica eficiente sin necesidad de ventiladores, eliminando puntos de fallo mecánico y reduciendo el mantenimiento.

Montaje y dimensiones industriales

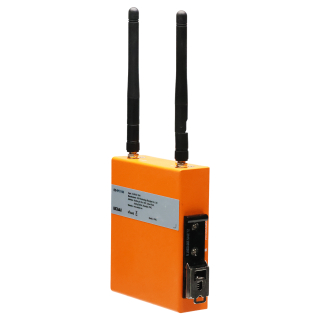

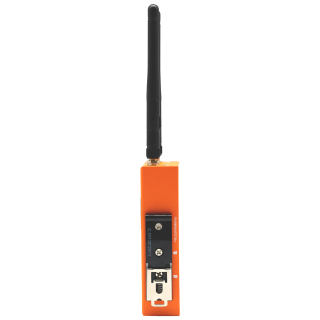

Con dimensiones de 104mm × 86,4mm × 26mm (ancho × profundidad × altura, excluyendo soporte y antenas) y peso aproximado de 270g, el ED-IPC1100 está diseñado para montaje en carril DIN, facilitando su instalación en armarios de control industrial estándar mediante el soporte incluido.

El rango de temperatura operativa de -20°C a 60°C y humedad relativa del 5% al 95% (sin condensación) permite desplegar el equipo en condiciones ambientales exigentes típicas de entornos industriales, almacenes o instalaciones al aire libre protegidas.

Sistema operativo y soporte software

El ED-IPC1100 es compatible con Raspberry Pi OS en versiones Desktop y Lite, tanto en arquitectura de 32 como de 64 bits. EDATEC proporciona paquetes BSP (Board Support Package) y firmware específicos para garantizar el funcionamiento óptimo de los periféricos integrados como el RTC, watchdog, RS485 y módulo 4G.

La documentación técnica incluye manual de usuario completo con instrucciones paso a paso para instalación de componentes, configuración del sistema, instalación del SO y flasheo de la memoria eMMC mediante Raspberry Pi Imager y herramientas Rpiboot.

Aplicaciones típicas

Este ordenador industrial es ideal para:

• Controladores de automatización con comunicación RS485 a dispositivos Modbus
• Gateways IoT con telemetría 4G para sensores remotos
• Sistemas de adquisición de datos en plantas industriales
• Controladores de acceso con conectividad de red híbrida
• Estaciones de monitorización ambiental en ubicaciones sin infraestructura
• Terminales de comunicación para agricultura inteligente
• Pasarelas de protocolo entre redes industriales y cloud

Especificaciones técnicas

Procesador y memoria:

• CPU: ARM Cortex-A53 quad-core a 1GHz (64-bit)
• GPU: OpenGL ES 1.1/2.0
• VPU: H.264/MPEG-4 1080p@30fps (decodificación y codificación)
• RAM: 512MB SDRAM
• Almacenamiento: 8GB eMMC

Conectividad:

• Ethernet: 10/100Mbps RJ45
• Wi-Fi: 2,4GHz IEEE 802.11 b/g/n
• Bluetooth: 5.0 (2402MHz - 2480MHz)
• 4G LTE: CAT1 EC800K-EU
• • LTE-FDD: B1/B3/B5/B7/B8/B20/B28
• RS485: Terminal Phoenix 3 pines (3,5mm pitch)

Interfaces:

• 1× HDMI tipo A (1080p@30fps)
• 2× USB 2.0 tipo A (480Mbps)
• 1× USB Type-C (flasheo eMMC)
• 1× Ranura Nano SIM
• 2× Conectores SMA para antena (incluidas)

Indicadores y control:

• 5× LEDs: PWR (rojo), ACT, 4G, USER1, USER2 (verdes), RS485 (verde)
• 1× Botón reset empotrado

Alimentación:

• Entrada: 9V - 28V DC (conector DC jack)
• Consumo: ~5W
• Protección: polaridad inversa

Mecánica y ambiente:

• Dimensiones: 104 × 86,4 × 26mm (sin soporte ni antenas)
• Peso: ~270g
• Montaje: Carril DIN
• Temperatura operativa: -20°C a 60°C
• Temperatura almacenamiento: -20°C a 60°C
• Humedad: 5% - 95% (sin condensación)

Software:

• Raspberry Pi OS Desktop/Lite 32/64-bit
• BSP y firmware específico EDATEC

Contenido del paquete

• 1× Ordenador industrial ED-IPC1100
• 1× Antena Wi-Fi/Bluetooth 2,4GHz
• 1× Antena 4G
• 1× Terminal Phoenix de 3 pines
