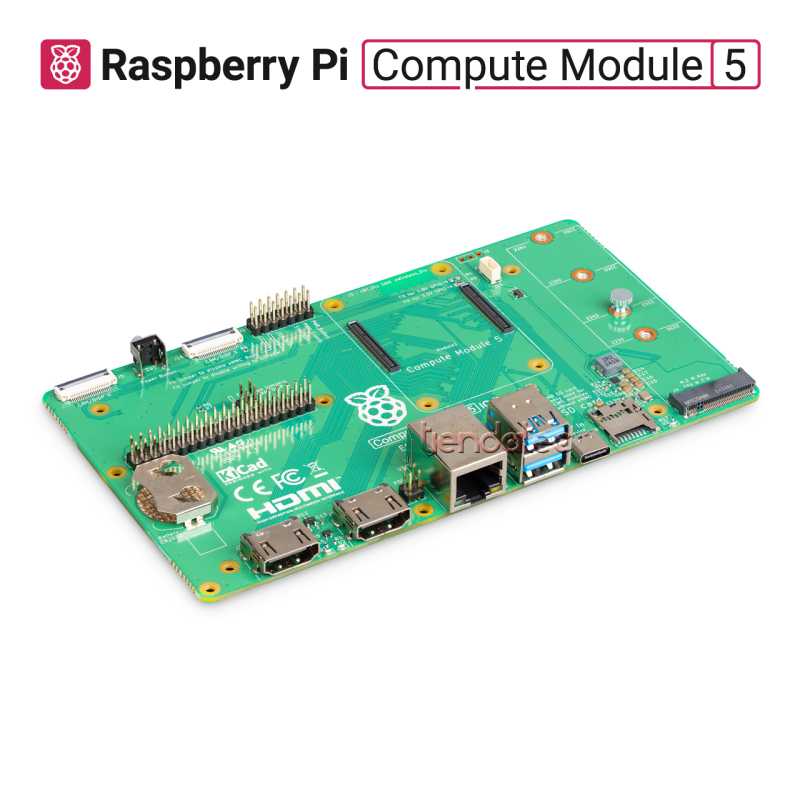

COMPUTE MODULE 5 - IO BOARD R2

La IO Board para Raspberry Pi Compute Module 5 es una herramienta esencial para quienes desean integrar el Compute Module 5 en productos personalizados. También funciona como una alternativa versátil para aplicaciones industriales gracias a su diseño optimizado y sus conectores estándar.

Esta placa expone la gama completa de interfaces periféricas del Compute Module 5 mediante conectores compatibles con Raspberry Pi 5, como HDMI de tamaño completo en lugar de micro HDMI. Esto permite a los ingenieros de diseño aprovechar al máximo las capacidades de procesamiento e integración del módulo insignia de Raspberry Pi.

Características destacadas:

• Compatibilidad total: admite todas las versiones del Compute Module 5
• Diseño optimizado: ideal para prototipos, desarrollo y aplicaciones industriales
• Referencia técnica: disponible como diseño de referencia en formato KiCad, facilitando la personalización y el desarrollo de productos

Especificaciones:

• Conectividad
  • Gigabit Ethernet RJ45 con soporte PoE+ HAT+
  • 2 tomas USB 3
  • Zócalo de tarjeta microSD para módulos Compute Module 5 Lite
  • Zócalo M.2 M-key PCIe
  • Conector de ventilador de 4 patillas
  • 2x conectores FPC MIPI DSI/CSI-2 (cable de 22 patillas y paso de 0,5 mm)
  • Raspberry Pi HAT+ 40 pines
  • Conector de batería RTC
• Vídeo:
  •  2 conectores HDMI 2.0 de tamaño completo
• Alimentación de entrada:
  • Fuente de alimentación USB-C PD externa de +5V
  •  Botón de encendido para activar y desactivar el Compute Module 5

Si buscas una solución potente y flexible para maximizar las capacidades del Compute Module 5, la IO Board es la plataforma ideal para llevar tus proyectos al siguiente nivel.

Si vas a flasher el sistema operativo en tu CM5 con eMMC usando esta IO Board, necesitarás un puente/jumper que no está incluido
