Tiendatec es distribuidor oficial de Pimoroni para España. Con más de diez años de historia, fabrican sus propios productos electrónicos y se han convertido en uno de los proveedores de makers más conocidos del Reino Unido. Sus productos nos encantan y os los ofrecemos con todas las garantías.

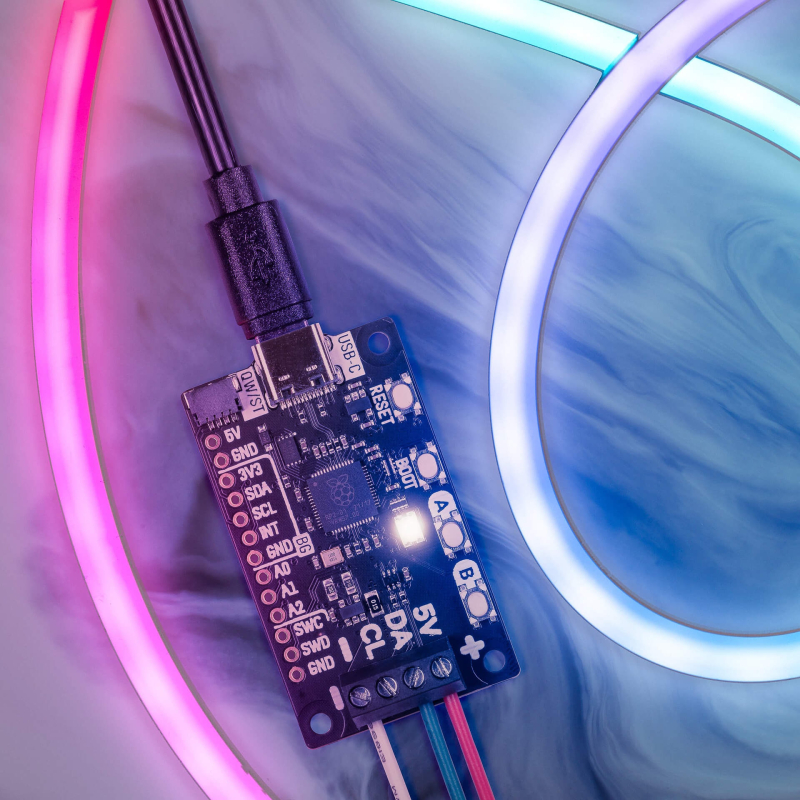

Envuelve todo en arcoíris con este controlador todo en uno, alimentado por USB-C, para tiras LED direccionables WS2812/Neopixel y APA102/Dotstar.

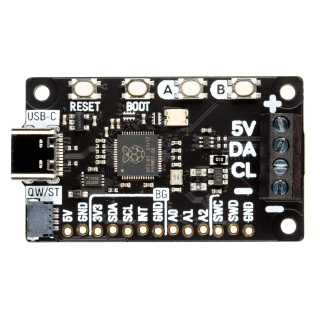

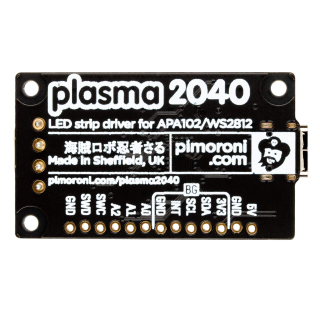

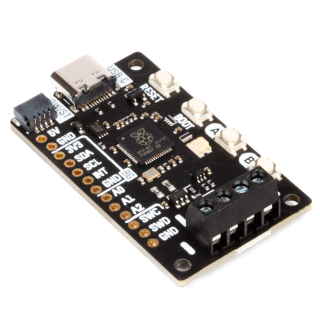

Plasma 2040 es una placa controladora basada en RP2040 para tiras LED direccionables (también conocidas como arco iris mágicos por metros). Está diseñada para facilitar el montaje de luces personalizadas y programables. Es perfecta para crear una iluminación rápida debajo del armario, iluminar el sofá de forma espectacular o proporcionar una iluminación ambiental para el espacio de trabajo, el PC o el vivero.
Plasma 2040 se alimenta y se puede programar mediante USB-C y, dado que este último es capaz de suministrar hasta 3A de potencia, es suficiente para alimentar una buena cantidad de LEDs. Dispone de tres útiles botones que puedes utilizar para encender y apagar las luces o para cambiar de color o de efecto, además de un botón de reinicio y un eterno y popular LED RGB integrado.
También hemos incluido un conector QWIIC/ST para que sea muy fácil conectar breakouts Qwiic o STEMMA QT: ¿qué tal si conectas un potenciómetro RGB para ajustar la velocidad o el tono de tus luces, un sensor de calidad del aire para convertir la iluminación de tu escritorio en un termómetro gigante o para que te diga cuándo debes abrir una ventana o un sensor de luz para que se enciendan automáticamente cuando oscurezca?
Características
- Impulsado por el RP2040 (Dual Arm Cortex M0+ que funciona hasta 133Mhz con 264kB de SRAM)
- 2MB de flash QSPI compatible con XiP
- Compatible con LEDs de 5V WS2812/Neopixel/SK6812 y APA102/Dotstar/SK9822
- Terminales de tornillo para fijar su tira de LEDs
- Conector USB-C para alimentación y programación (3A máx)
- Conector Qw/ST (Qwiic/STEMMA QT)
- Detección de corriente en el lado bajo (accesible a través de ADC3)
- Botones de reinicio, BOOT y dos botones de usuario (el botón BOOT también se puede utilizar como botón de usuario)
- LED RGB
- Completamente montado (no requiere soldadura)
- Medidas: aprox. 50 x 28 x 12 mm (largo x ancho x alto, incluidos los conectores)
- Bibliotecas C++/MicroPython
- Esquema
La tira de LEDs y los conectores se venden por separado.
Cómo empezar
Plasma 2040 es agnóstico al firmware. Puedes programarlo con C/C++ o MicroPython de la misma manera que lo harías con una Raspberry Pi Pico. Puedes encontrar (mucha) información sobre cómo hacerlo (así como enlaces de descarga para el firmware/SDK) en la landing del RP2040. Puedes encontrar la documentación de nuestro módulo MicroPython Plasma aquí.
También puedes usar CircuitPython en tu Plasma 2040. CircuitPython es un ecosistema fácil de usar y bien establecido, con mucho código de ejemplo y controladores para interactuar con diferentes tipos de hardware. Haz clic aquí para descargar el firmware de CircuitPython para Plasma 2040 y haz clic aquí para ver una guía de inicio.
Haga clic aquí para un tutorial para principiantes que cubre cómo conectar diferentes tipos de LEDs a Plasma 2040 y cómo utilizarlo para construir una simple luz ocupada. Incluye código de MicroPython y CircuitPython.
Conectando Módulos
Si tu módulo tiene un conector QW/ST en la placa, puedes conectarlo directamente con un cable JST-SH a JST-SH, o puedes conectar fácilmente cualquiera de nuestros módulos I2C con un cable JST-SH a dupont.
También hemos dividido un conjunto de pines I2C, pines analógicos y pines de depuración para que puedas soldar cosas como módulos o potenciómetros analógicos directamente a ellos (o soldar en una tira de pines y conectar todo el tinglado a una protoboard).
Notas
- Nuestro software C++/MicroPython utiliza las máquinas de estado PIO de la RP2040 para controlar cada tira por separado - esta placa sólo tiene un juego de conectores para tiras de LED, pero si te animas a hacer un cableado ingenioso es posible controlar varias tiras simultáneamente, ¡incluso si son de diferentes tipos!
- Si tienes curiosidad por saber cuánta corriente están consumiendo tus LEDs, hemos incorporado algunos circuitos de detección de corriente en esta placa, que puedes medir leyendo el ADC3. Podrías usar esto en tu código para hacer cosas como ajustar el brillo de tus LEDs basándote en la energía disponible.
