LIPO SHIM PARA RASPBERRY PI PICO

Este SHIM proporciona una forma inteligente de alimentar tu Raspberry Pi Pico desde una batería LiPo/LiIon. Puedes recargar la batería fácilmente proporcionando energía al puerto USB del Pico.

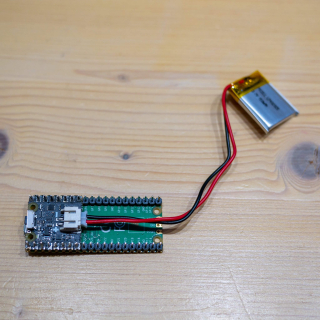

¡Suelde este pequeño cuadrado a los pines de la parte posterior de su Pico, conecte una batería de iones de litio / polímero adecuada y ¡tada! - un LiPo Pico! El circuito de carga incorporado permite recargar la batería conectada suministrando energía al Pico a través del USB, e incluye protección contra la sobredescarga y la sobrecorriente. Hay un botón de encendido para que el SHIM deje de suministrar energía a la batería cuando no se necesita y para encender y apagar el proyecto, así como dos indicadores LED: uno blanco que muestra cuando el shim está suministrando energía y otro rojo que indica cuándo se está cargando la batería.

Lo hemos diseñado para que sea lo más delgado posible, de modo que pueda colocarse debajo de otros complementos como nuestros Pico Packs y Bases, y es compatible con cualquiera de nuestras baterías LiPo e LiIon.

¡Nota de seguridad! Sólo debe utilizar este SHIM con baterías LiPo o LiIon, y debe asegurarse de que cualquier proyecto que incluya LiPos esté suficientemente protegido para no ser abollado, doblado, perforado o aplastado.

• Cargador MCP73831 con corriente de carga de 215mA (datasheet)
• Protector de batería XB6096I2S (datasheet)
• Botón de encendido
• Conector JST PH de 2 polos, con la polaridad marcada en la placa
• Indicadores LED de alimentación y carga
• Compatible con Raspberry Pi Pico
• Requiere soldadura
• Dimensiones: aprox. 21mm x 21mm x 7mm
• Esquema

Raspberry Pi Pico, la batería y otros complementos Pico no están incluidos.

Cómo empezar

Tendrás que soldar el SHIM a la parte trasera de tu Pico, con el botón de encendido en el mismo extremo que el puerto USB. El texto del SHIM y las etiquetas de los pines en la parte trasera del Pico deben estar enfrentados.

Software

Puede utilizar LiPo SHIM para Pico con cualquier sistema operativo de Pico, ya que no requiere la instalación de ningún software para funcionar.

Hemos elaborado un ejemplo de MicroPython que muestra cómo se puede leer el voltaje del sistema desde el pin VSYS de Pico para estimar cuánta carga queda en la batería, y mostrarlo en Pico Explorer o Pico Display.

Notas

• El botón de encendido también se puede utilizar como botón de reinicio, ¡vaya! Sólo tienes que pulsarlo dos veces para cortar y restablecer la alimentación mientras mantienes pulsado el botón BOOTSEL de Pico para entrar en el modo bootloader, sin necesidad de enchufar y desenchufar cables.
• Dado que Pico Display tiene un conector de pantalla grueso en la parte inferior, es posible que tengas dificultades para colocar el SHIM debajo si los pines de la cabecera de tu Pico son más cortos. Le sugerimos que adquiera unos pines apilables más largos o un Pico Omnibus / Pico Decker si desea utilizar este SHIM con Pico Display.
• Alternativamente, si eres ambicioso en los caminos de la soldadura experimental, puedes intentar soldar el Pico y el SHIM en el extremo corto de tu cabezal, espalda con espalda. Este método hace que el paquete Pico/SHIM sea mucho más delgado y funcione bien con Pico Display, pero tendrás que asegurarte de que tus soldaduras hacen buen contacto con los pads de ambas placas y el cabezal.
