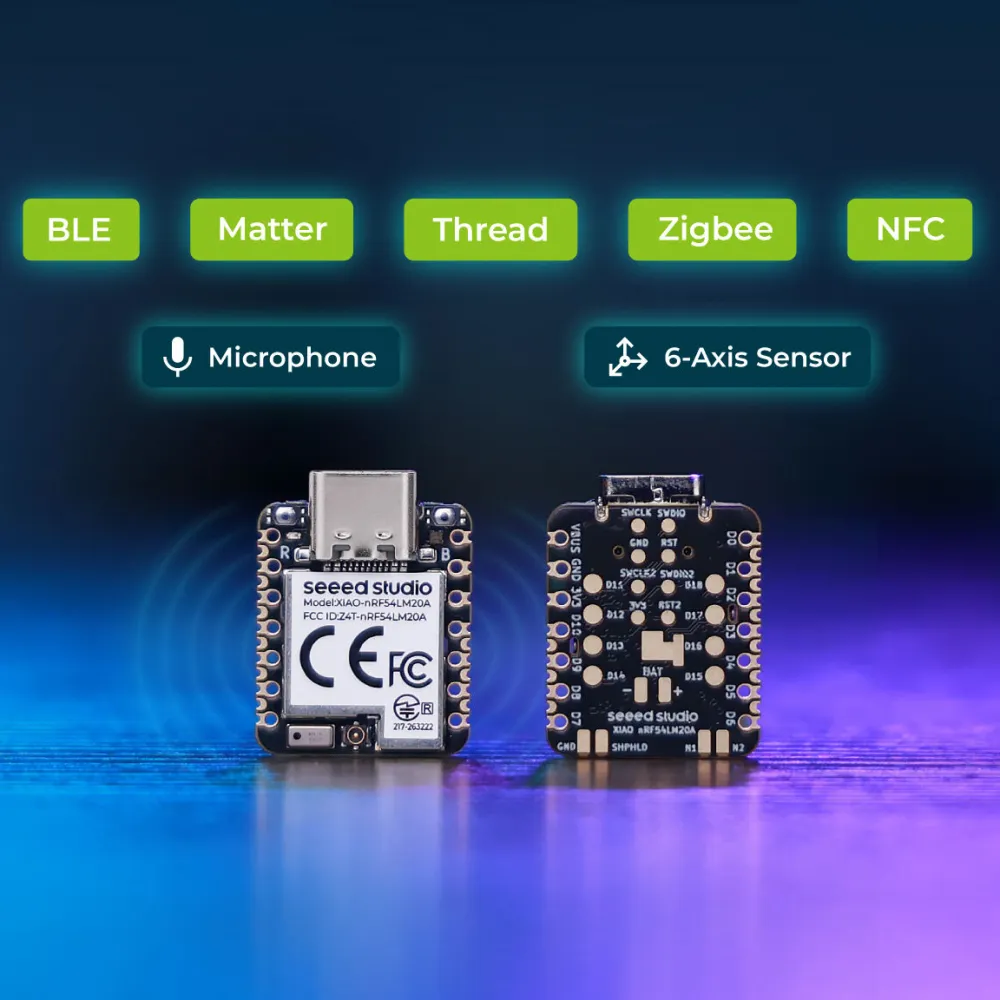

XIAO NRF54LM20A SENSE - BLUETOOTH 6.0 CON IMU, MICRÓFONO Y PMIC NPM1300

XIAO nRF54LM20A Sense amplía la familia XIAO de Seeed Studio con el SoC Nordic nRF54LM20A. Este microcontrolador combina un Arm Cortex-M33 a 128 MHz con un coprocesador RISC-V, 512 KB de RAM y 2 MB de memoria no volátil. La placa suma 8 MB de flash externa, USB Type-C y 28 GPIO en un formato de 21 x 17,8 mm.

Conectividad Bluetooth 6.0 y redes de malla

Soporta Bluetooth LE 6.0 con Channel Sounding, una función que mide la distancia entre dispositivos y sirve para localizar objetos, controlar accesos por proximidad o seguir activos. Por IEEE 802.15.4 trabaja con Thread, Zigbee y Matter. También admite Bluetooth Mesh, Amazon Sidewalk y un protocolo propietario de 2,4 GHz de hasta 4 Mbps. Un conector IPEX4 permite montar antena externa, y la potencia radiada alcanza +10 dBm. Dos pads dan acceso a NFC.

Pensada para funcionar con batería

El PMIC nPM1300 carga una batería LiPo de 3,7 V desde el puerto USB-C y regula la alimentación. En System OFF el consumo baja a 4,76 µA, en sleep ligero ronda los 9,96 µA y en Ship Mode se queda en 0,33 µA, un estado que permite transportar el producto terminado con la batería conectada hasta que alguien pulsa un botón o aplica alimentación externa. Con transmisión a +8 dBm, el consumo medio medido es de 3,87 mA.

Sensores para movimiento y voz

La versión Sense incorpora un IMU de 6 ejes LSM6DS3TR-C con activación por movimiento y un micrófono digital PDM MSM261DGT006 de 16 bits. Estos sensores cubren pulseras de actividad, reconocimiento de gestos, dispositivos que despiertan con la voz y proyectos de TinyML para monitorización de vibraciones o posición.

Desarrollo con Zephyr y MicroPython

Seeed Studio da soporte a nRF Connect SDK y PlatformIO, ambos sobre Zephyr RTOS, y ofrece un tutorial de MicroPython. El IDE de Arduino no es compatible por ahora. Las pads SWD del nRF54LM20A y del SAMD11 permiten depurar el firmware.

Especificaciones técnicas

• SoC: Nordic nRF54LM20A, Arm Cortex-M33 a 128 MHz y coprocesador RISC-V a 128 MHz
• Memoria: 512 KB de RAM, 2 MB de NVM y 8 MB de flash externa
• Conectividad: Bluetooth LE 6.0 (125 kbit/s, 500 kbit/s, 1 Mbit/s y 2 Mbit/s), Channel Sounding, LE Coded PHY, Bluetooth Mesh, Thread, Zigbee, Matter, Amazon Sidewalk, 2,4 GHz propietario hasta 4 Mbps y NFC
• Potencia de transmisión: hasta +10 dBm (EIRP)
• Antena: conector IPEX4
• Sensores: IMU LSM6DS3TR-C de 6 ejes y micrófono PDM MSM261DGT006
• Alimentación: USB Type-C a 5 V y batería LiPo de 3,7 V gestionada por el PMIC nPM1300
• E/S: hasta 28 GPIO con PWM, 5 entradas ADC, I2C, UART, SPI y 2 pads NFC
• Otros: LED RGB de usuario, LED de carga, botones Reset y Boot, pads SHPHLD y pads SWD
• Consumo (Sense, 3,7 V): sleep ligero de ~9,96 µA, System OFF de ~4,76 µA, System OFF con despertar GRTC de ~4,92 µA y Ship Mode de 0,33 µA
• Software: nRF Connect SDK, PlatformIO (Zephyr) y MicroPython
• Temperatura de trabajo: de -20 °C a 70 °C
• Dimensiones: 21 x 17,8 mm
