XIAO NRF54LM20A: BLUETOOTH 6.0 DE ULTRA BAJO CONSUMO CON CARGA DE BATERÍA Y NFC

Un nodo inalámbrico que pasa casi todo el tiempo dormido

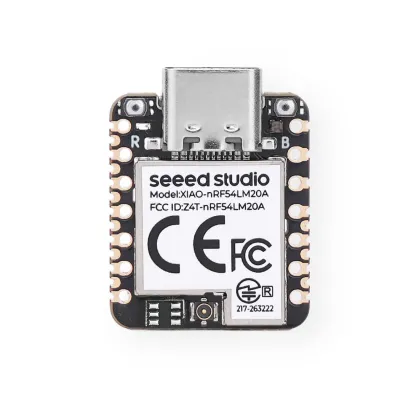

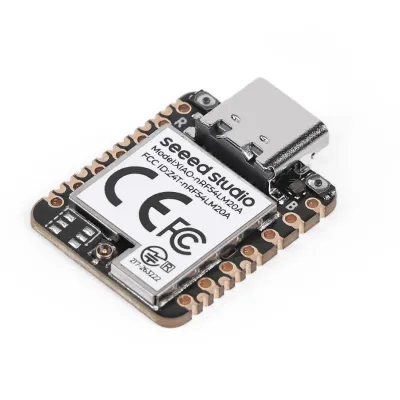

La XIAO nRF54LM20A de Seeed Studio monta el SoC nRF54LM20A de Nordic Semiconductor en el formato de 21 x 17,5 mm de la familia XIAO. Este microcontrolador con Bluetooth 6.0 combina un Arm Cortex-M33 a 128 MHz, un coprocesador RISC-V, 512 KB de RAM y 2 MB de memoria no volátil, además de 8 MB de flash externa para datos y registros.

Conectividad para cada ecosistema

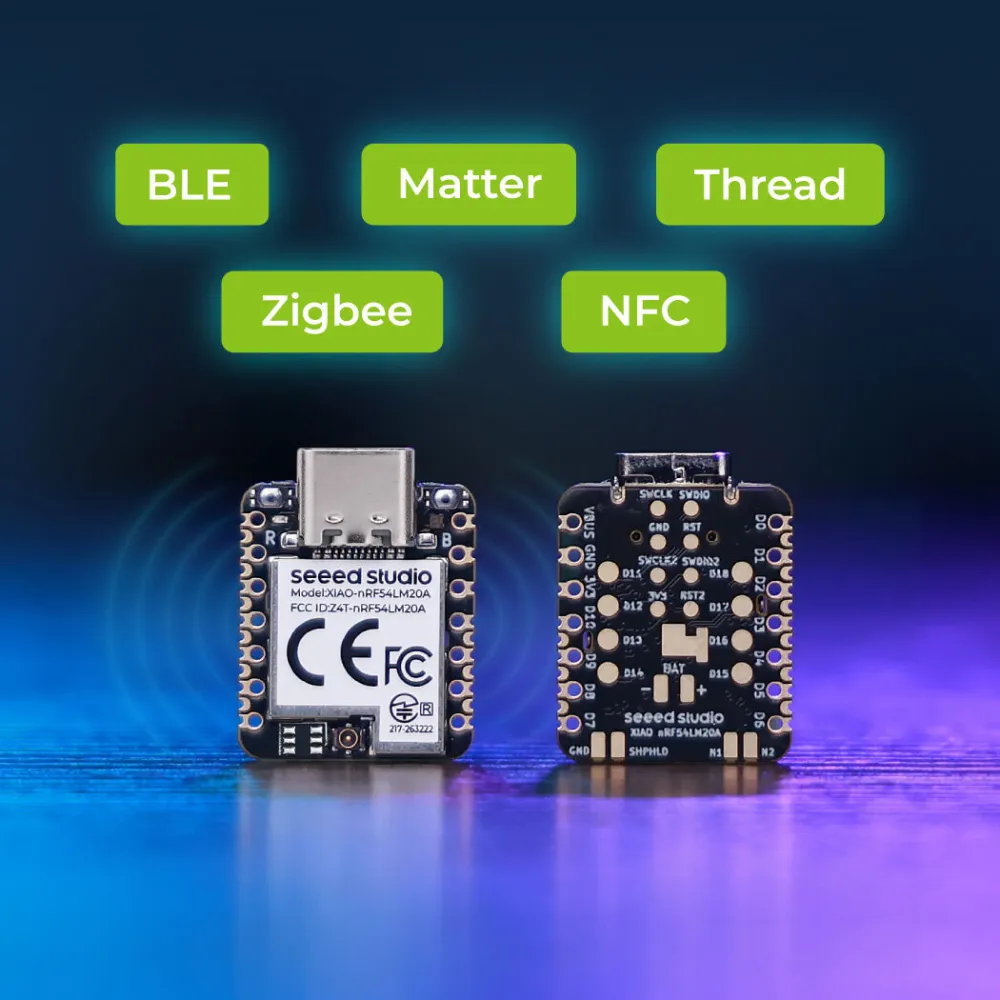

El Bluetooth LE 6.0 incluye Channel Sounding, una medición de distancia entre dispositivos útil para llaves digitales, localización de activos o etiquetas de inventario. Con Thread, Zigbee y Matter (IEEE 802.15.4) puedes crear sensores y actuadores para domótica. También admite Bluetooth Mesh, Amazon Sidewalk y un protocolo propietario de 2,4 GHz de hasta 4 Mbps. El conector IPEX4 permite montar una antena externa y la potencia llega a +10 dBm EIRP.

Autonomía con batería LiPo

El PMIC nPM1300 carga una celda LiPo de 3,7 V desde el puerto USB-C y regula la alimentación de la placa. En System OFF el consumo es de 4,76 µA, y en modo Ship baja a 0,33 µA. Los pads SHPHOLD mantienen la placa en ese estado durante el almacenamiento o el transporte hasta que alguien pulsa un botón o conecta alimentación. Un nodo de monitorización ambiental, un wearable o un sensor de humedad en campo puede despertar, medir, transmitir y volver a dormir con una sola celda.

Programación y expansión

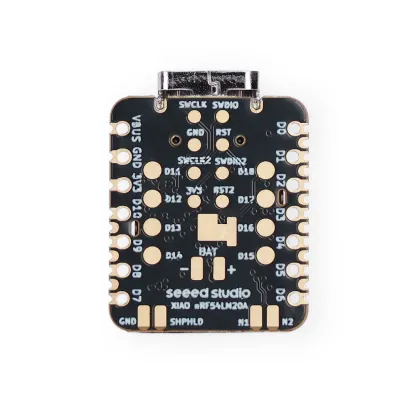

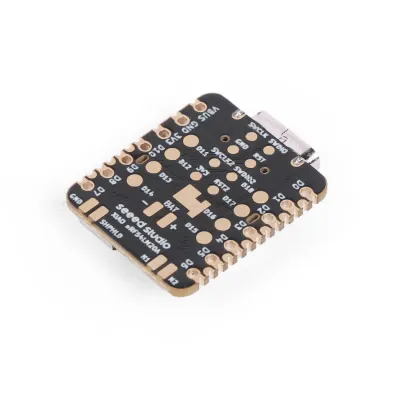

Dos filas de 13 pines con orificios alternos pasantes y castellated ofrecen hasta 20 GPIO con PWM, 5 ADC, I2C, UART y SPI, a los que se suman 8 pads con hasta 8 GPIO adicionales y 2 pads NFC. Seeed da soporte a nRF Connect SDK y PlatformIO, ambos sobre Zephyr RTOS, y ofrece un tutorial de MicroPython. La placa no es compatible con el IDE de Arduino.

Especificaciones técnicas

• SoC: Nordic Semiconductor nRF54LM20A
• CPU: Arm Cortex-M33 hasta 128 MHz y coprocesador RISC-V a 128 MHz
• Memoria: 512 KB de RAM, 2 MB de NVM y 8 MB de flash externa
• Inalámbrico: Bluetooth LE 6.0 (125 kbit/s, 500 kbit/s, 1 Mbit/s y 2 Mbit/s), Channel Sounding, Coded PHY, Bluetooth Mesh, Thread, Zigbee, Matter, Amazon Sidewalk, 2,4 GHz propietario y NFC
• Potencia de salida: hasta +10 dBm EIRP

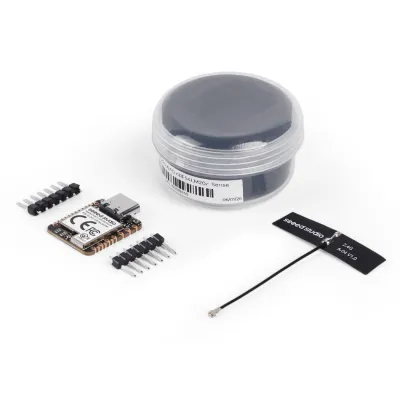

• Antena: conector IPEX4 externo
• Puerto: USB Type-C para alimentación y programación
• GPIO: hasta 28 (20 en cabeceras y 8 en pads), con PWM, 5 ADC, hasta 2 I2C, UART y SPI
• Alimentación: 5 V por USB-C o batería LiPo de 3,7 V gestionada por el PMIC nPM1300
• Consumo: 4,76 µA en System OFF y 0,33 µA en modo Ship
• Depuración: pads SWD para nRF54LM20A y SAMD11
• Extras: botones Reset y Boot, LED de carga, LED RGB de usuario
• Dimensiones: 21 x 17,5 mm
• Temperatura de trabajo: de -20 °C a 70 °C
• Software: nRF Connect SDK, PlatformIO y MicroPython
