Tiendatec es el distribuidor oficial de soluciones electrónicas y robóticas de Seeedstudio para España. En nuestra tienda hay disponibles docenas de dispositivos y módulos listos para usar. Nuestro equipo garantiza que todos los productos Seeedstudio que se ofrecen son originales.

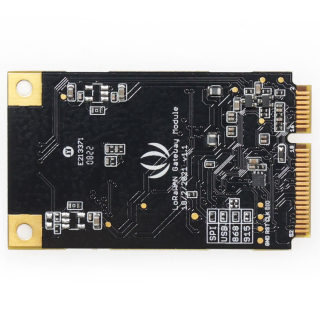

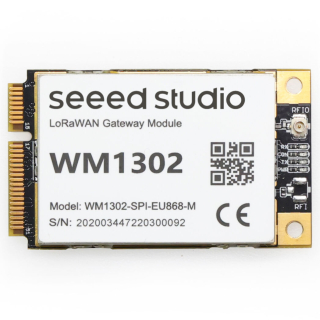

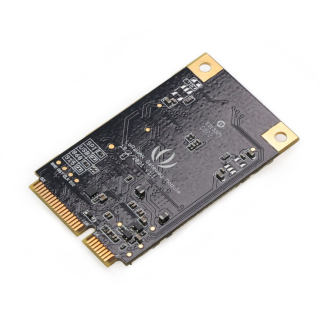

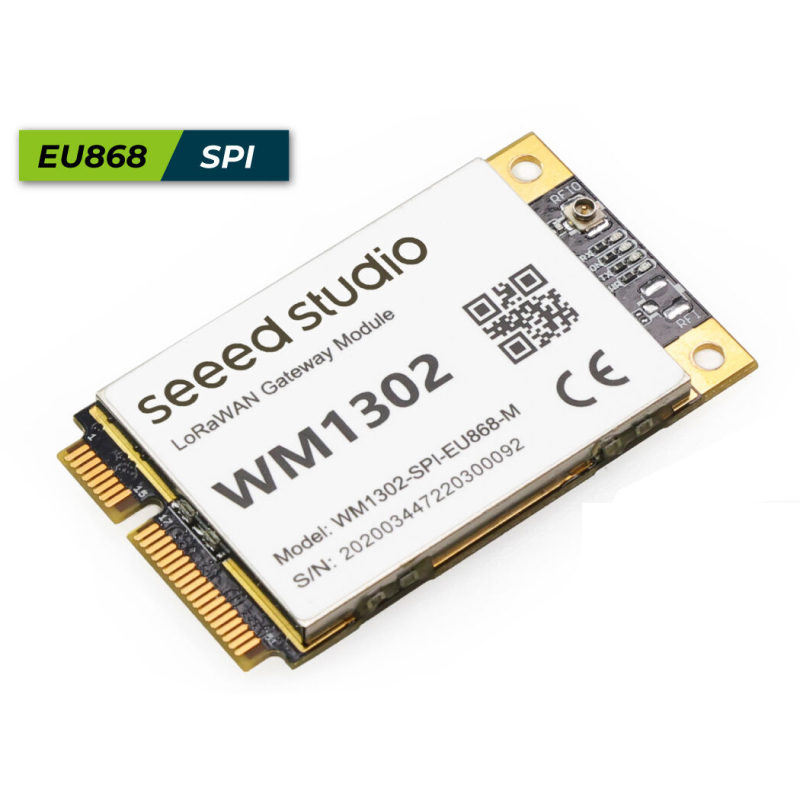

El módulo WM1302 de Seeed Studio representa la evolución natural de los concentradores LoRa: frente a los veteranos SX1301 y SX1308, el nuevo chip SX1302 ofrece mayor sensibilidad, menor consumo y temperatura de funcionamiento significativamente más baja, eliminando la necesidad de añadir disipadores térmicos y permitiendo diseños de gateway LoRaWAN más compactos.
Su formato mini-PCIe con conector de 52 pines facilita la integración en hardware existente. El uso más habitual es combinarlo con el WM1302 Pi Hat, que conecta el módulo directamente al header de 40 pines de cualquier Raspberry Pi con GPIO estándar. La interfaz de comunicación es SPI, la opción principal recomendada por Seeed para esta plataforma. La puesta en marcha requiere habilitar SPI e I2C en Raspberry Pi OS, compilar la librería sx1302_hal de Semtech y lanzar el packet forwarder, un proceso bien documentado y sin complicaciones para cualquier desarrollador con experiencia en Linux.
Esta variante sin SX1262 es la elección correcta cuando el diseño no necesita la función Listen Before Talk, obligatoria en algunas normativas locales europeas pero prescindible en la mayoría de despliegues LPWAN estándar. Compatible con los planes de frecuencia EU868, US915, AS923, AU915, KR920 e IN865 según versión, cubre prácticamente cualquier escenario M2M o IoT industrial: redes de sensores agrícolas, monitorización de infraestructuras, hotspots de red LoRaWAN privada o integración con servidores como TTN o ChirpStack.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Chip principal | Semtech SX1302 |
| Versión SX1262 | Sin SX1262 (sin LBT) |
| Interfaz | SPI |
| Banda de frecuencia | EU868 (863-870 MHz) |
| Sensibilidad | -125 dBm @125K/SF7 / -139 dBm @125K/SF12 |
| Potencia TX máx. | 26 dBm (alimentación 3,3 V) |
| Consumo en standby | 7,5 mA |
| Consumo en TX máx. | 415 mA |
| Consumo en RX | 40 mA |

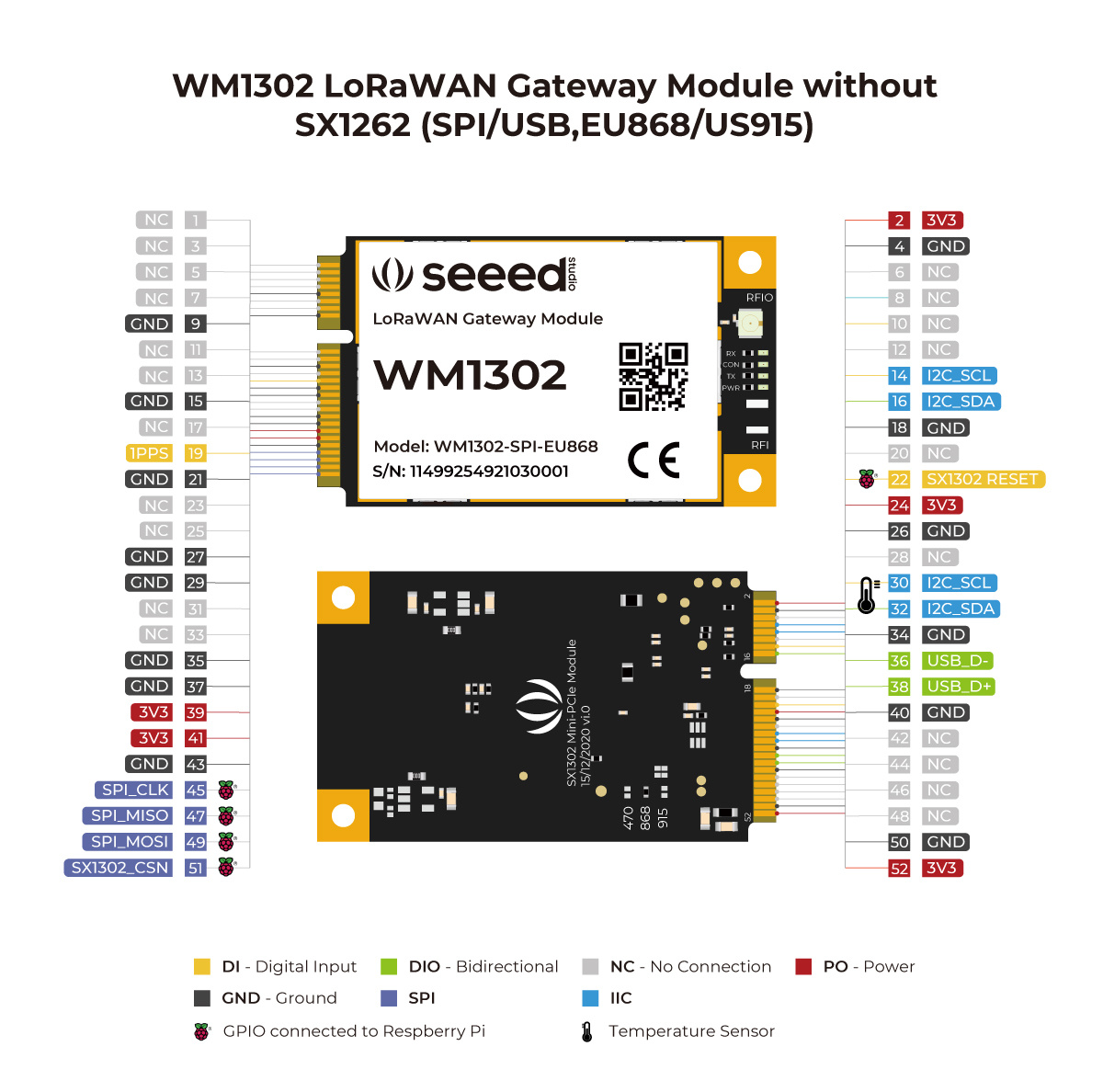

| Factor de forma | Mini-PCIe, 52 pines golden finger |
| Conector de antena | U.FL |
| LEDs indicadores | Alimentación (verde), Config (rojo), TX (verde), RX (azul) |
| Temperatura de operación | -40 °C a 85 °C |
| Dimensiones | 30 × 50,95 mm |
| Certificaciones | CE |
