Tiendatec es el distribuidor oficial de soluciones electrónicas y robóticas de Seeedstudio para España. En nuestra tienda hay disponibles docenas de dispositivos y módulos listos para usar. Nuestro equipo garantiza que todos los productos Seeedstudio que se ofrecen son originales.

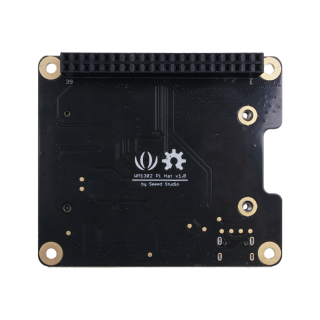

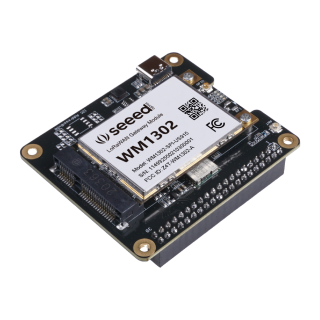

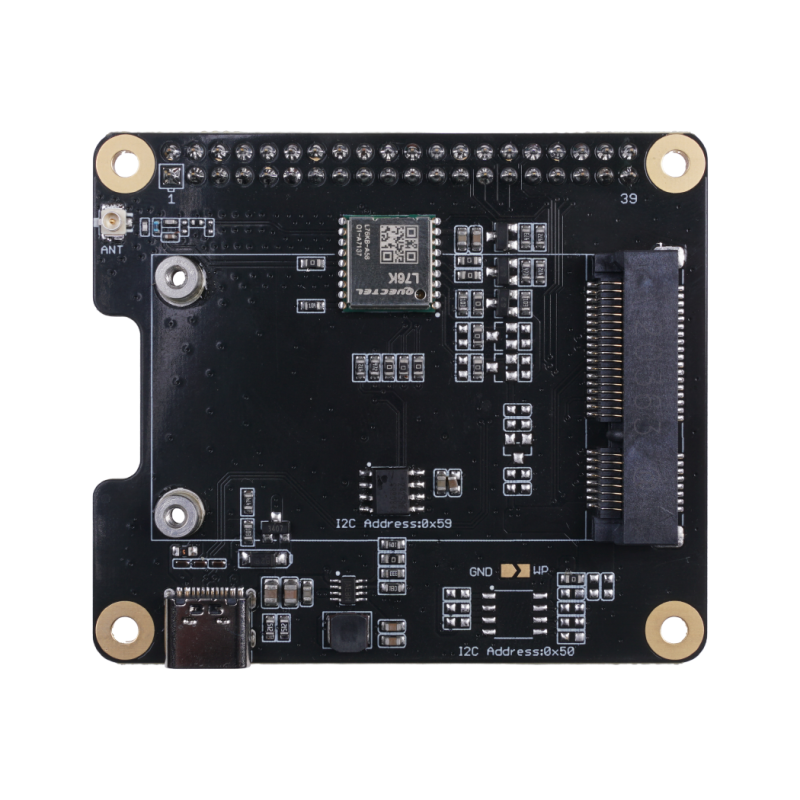

Esta placa HAT de Seeedstudio integra funcionalidades esenciales para construir gateways LoRaWAN profesionales con Raspberry Pi. Además del zócalo mini-PCIe para módulos WM1302, incorpora un módulo GPS/GNSS completo y chip de autenticación, eliminando la necesidad de componentes externos adicionales.
Sistema de posicionamiento global integrado
El módulo GPS incorporado constituye uno de los elementos diferenciadores de esta HAT. Compatible con las constelaciones GPS L1, GLONASS L1 y BeiDou B1, proporciona capacidades de geolocalización precisas independientemente de la región de despliegue. Esta funcionalidad resulta crítica en aplicaciones de tracking de activos, gestión de flotas o sistemas de monitorización distribuida donde conocer la ubicación exacta del gateway es fundamental para la interpretación de datos.
Más allá de la geolocalización, el módulo GPS desempeña una función técnica crucial: la sincronización temporal de alta precisión. Los protocolos LoRaWAN clase B y clase C requieren sincronización exacta entre gateway y dispositivos finales para mantener ventanas de recepción predecibles. El GPS proporciona una referencia de tiempo estable que mejora significativamente la fiabilidad de estas comunicaciones, especialmente en redes con múltiples gateways coordinados.
La HAT incluye conexión para antena GPS externa mediante conector U.FL, permitiendo optimizar la recepción satelital según las condiciones de instalación. En despliegues indoor o con obstrucciones, la antena externa puede ubicarse con visibilidad directa al cielo mientras el gateway permanece protegido en el interior.
Seguridad mediante chip de autenticación
El chip de autenticación LoRaWAN integrado añade una capa de seguridad hardware que protege las credenciales del gateway. Este componente almacena las claves criptográficas utilizadas para autenticar el gateway ante los servidores de red, dificultando ataques de clonación o suplantación de identidad. Para operadores que gestionan redes comerciales o aplicaciones críticas, esta característica aporta tranquilidad adicional frente a amenazas de seguridad.
Integración con Raspberry Pi

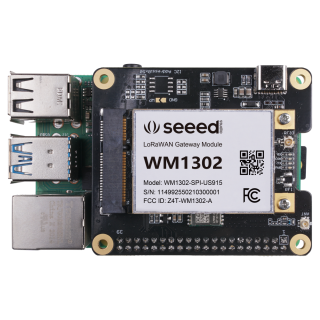

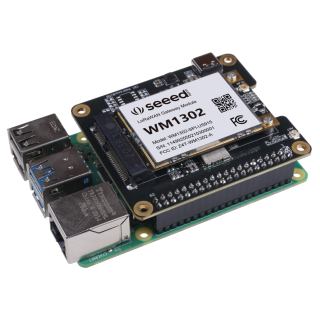

La placa mantiene el formato estándar Pi HAT con conector GPIO de 40 pines, garantizando compatibilidad con modelos Raspberry Pi Zero, Zero W, A+, B+, 2B, 3B, 3B+ y 4B. También funciona con Raspberry Pi 5 siguiendo las especificaciones del fabricante. El módulo GPS utiliza los pines UART hardware de la Raspberry Pi, mientras que el módulo WM1302 se comunica por SPI, evitando conflictos de recursos.
La configuración inicial requiere habilitar las interfaces SPI e I2C mediante raspi-config, proceso documentado en las guías oficiales. Una vez configurado, el sistema operativo accede al GPS como dispositivo serial estándar, facilitando la integración con software de packet forwarding como ChirpStack o The Things Network.
Aplicaciones prácticas
En proyectos de agricultura de precisión, la combinación de GPS y conectividad LoRaWAN permite desplegar sensores de humedad de suelo, estaciones meteorológicas o sistemas de riego automatizado con conocimiento preciso de su ubicación. Los datos geolocalizados facilitan la generación de mapas de rendimiento o análisis espaciales avanzados.
Para smart cities, esta HAT posibilita gateways móviles instalados en vehículos de transporte público o flotas municipales, extendiendo la cobertura LoRaWAN dinámicamente mientras se registra la ubicación exacta de cada medición. Aplicaciones de parking inteligente, gestión de residuos o monitorización ambiental se benefician directamente de esta capacidad.
Características técnicas principales:
- Formato: Pi HAT estándar (65 x 56 mm)

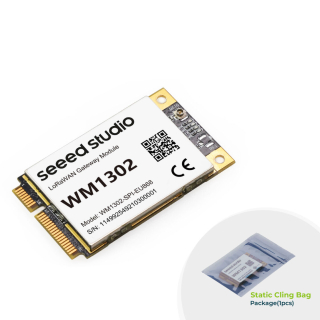

- Zócalo: mini-PCIe de 52 pines para módulos WM1302
- Módulo GPS/GNSS integrado: compatible con GPS L1, GLONASS L1, BeiDou B1
- Chip de autenticación: LoRaWAN hardware security
- Interfaces: SPI (módulo WM1302), UART (GPS), I2C
- Compatibilidad: Raspberry Pi Zero/Zero W/A+/B+/2B/3B/3B+/4B/5
- Alimentación: 5V DC desde GPIO o puerto USB
- Conectores de antena: 1x U.FL para GPS
- Temperatura operativa: -20°C a +70°C
- Peso: aproximadamente 50 gramos
Contenido del paquete:
- 1x WM1302 Pi HAT con GPS integrado
- 1x Antena GPS pasiva con cable y conector
- 8x Tornillos M2.5 x 6 mm
- 4x Separadores M2.5 x 11 mm
- 2x Tornillos M2.0 x 6 mm
- Importante: Módulo WM1302, antena LoRa y Raspberry Pi se adquieren por separado
Comprar SEEED HAT WM1302 PARA RASPBERRY PI (113100022) de seeed studio
