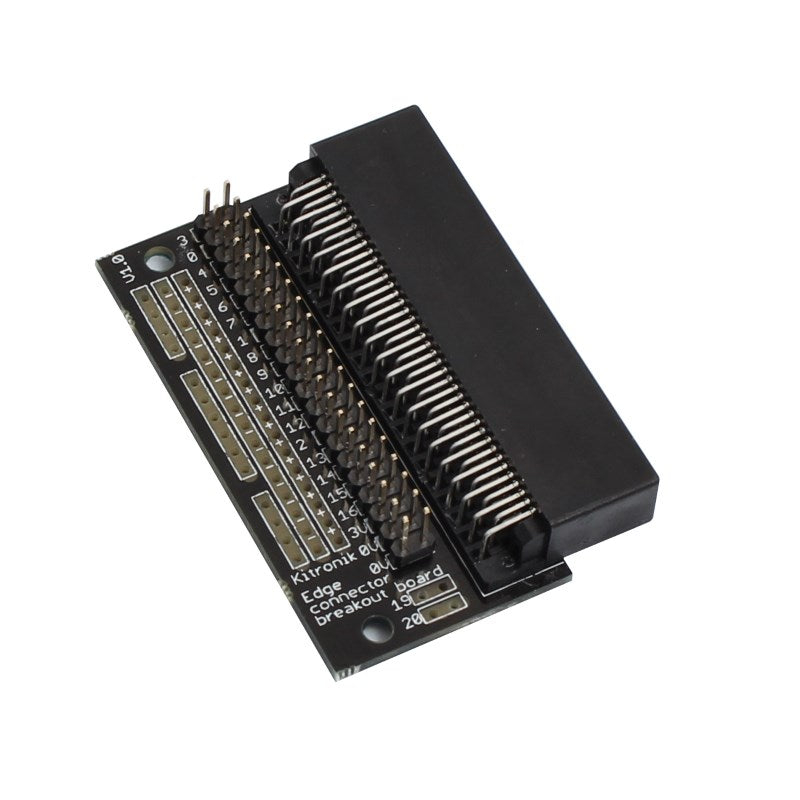

KITRONIK PLACA EDGE BREAKOUT PARA BBC MICRO:BIT

¿Quieres hacer más con tu BBC micro:bit? ¡Desbloquea su potencial con esta versión 'pre-construida' de nuestra Placa Breakout de Conector Edge! Esta placa ha sido diseñada para ofrecer una manera fácil de conectar circuitos adicionales y hardware a los pines en el borde de la BBC micro:bit. Proporciona acceso a todos los pines del procesador BBC micro:bit permitiendo añadir muchas funcionalidades extra. La hoja de datos incluye un diagrama útil que explica la función de cada pin en el BBC micro:bit.

Este Edge Connector Breakout Board para el BBC micro:bit da acceso a todos los pines importantes en el borde inferior del BBC micro:bit. 21 pines se desglosan en total, proporcionando líneas adicionales de E / S, acceso directo a los botones A y B, las salidas de la matriz de LED y el bus I2C. Por favor, consulta la hoja de datos para más detalles.

Los pines del BBC micro:bit están divididos en una fila de cabezales de pines. Estos proporcionan una manera fácil de conectar circuitos utilizando cables de puente. Los pines SCL y SDA están separados en el borde de la placa (almohadillas de soldadura) proporcionando una fácil identificación. La PCB incluye un área de prototipado con filas de 3V, 0V y sin conectar a las que se puede soldar. Esto permite conectar fácilmente interruptores, sensores, resistencias pull-up o pull-down, etc., según sea necesario.

Si estás buscando inspiración, no busques más allá de estos ejemplos usando el Edge Connector para el BBC micro:bit:

• La placa breakout se utiliza en nuestro Buggy de Detección de Colisiones que hace uso de la E/S extra disponible
• También hemos utilizado este Edge Connector para el BBC micro:bit en nuestro Inventor's Kit para el BBC micro:bit para hacer que la conexión de estos experimentos sea pan comido

Para utilizar la placa de circuito impreso, el BBC micro:bit debe insertarse firmemente en el conector como se muestra a continuación:

Características:

• Presenta una tira de pines dedicada para la creación rápida y fácil de prototipos
• Expande 21 pines desde el borde de la BBC micro:bit
• Área de prototipado dedicada con filas de 3V y 0V
• Pines etiquetados y documentación clara y directa

Las posibles aplicaciones incluyen:

• Acceder a pines y funcionalidades adicionales en el BBC micro:bit
• Probar uno de los experimentos detallados en el Inventors kit para BBC micro:bit
