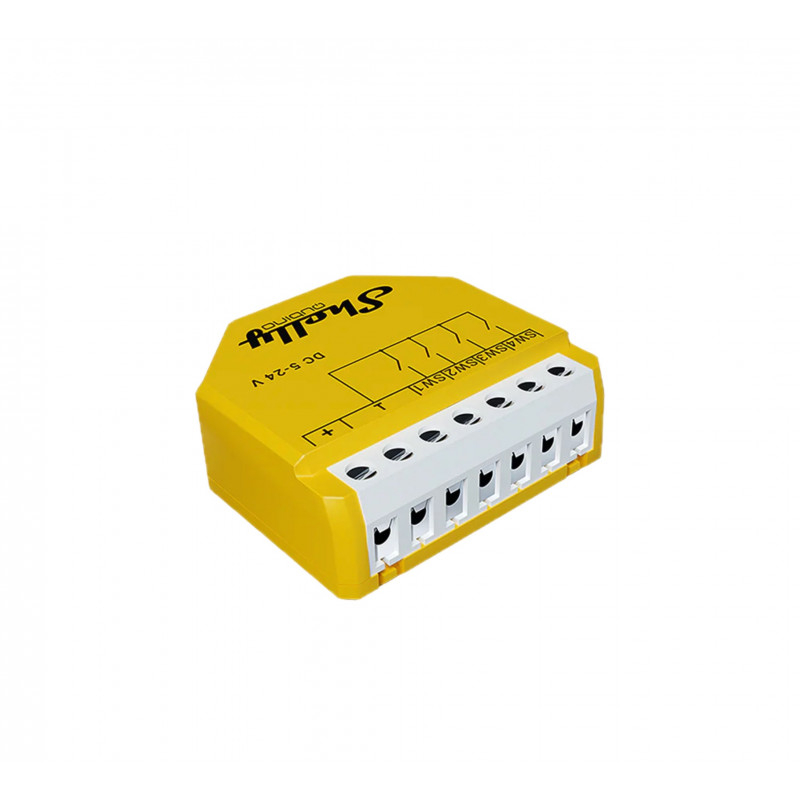

SHELLY WAVE i4 DC Z-WAVE 800: CONTROLADOR DE ESCENAS CON 4 ENTRADAS DIGITALES 5-24 V DC

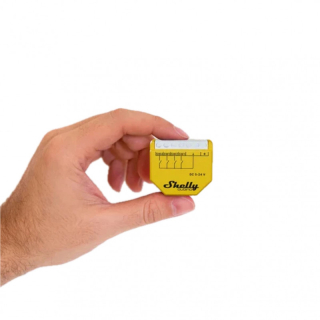

Shelly Wave i4 DC lee cuatro entradas y envía órdenes al resto de tu red Z-Wave. No lleva relés: tú conectas pulsadores o interruptores a sus bornes y el módulo traduce cada pulsación en una escena o en un comando para otro equipo. Mide 37 x 42 x 16 mm, así que cabe en la caja de mecanismo detrás del interruptor existente.

Cada entrada distingue pulsación simple, doble y mantenida mediante Central Scene. Con cuatro botones configuras hasta 12 acciones: un clic apaga la multimedia del salón, dos clics bajan las persianas y una pulsación larga enciende las luces del pasillo. Instalado junto a la puerta de entrada, te permite apagar toda la casa al salir con un solo botón.

Asociaciones sin gateway

Cada entrada admite dos grupos de asociación: uno para órdenes on/off (BASIC_SET) y otro para regulación multinivel. Así un pulsador puede encender una luz con un toque y regular un dimmer o mover una persiana al mantenerlo. Si el gateway se cae, las asociaciones siguen funcionando. Cada grupo acepta hasta 9 nodos, aunque Shelly recomienda no pasar de 5 para evitar retardos.

Seguridad y red

El módulo usa la última generación de chip Z-Wave 800 en la banda europea de 868,4 MHz. Soporta inclusión S2 Authenticated, S2 Unauthenticated, S0 y sin seguridad. Con SmartStart basta escanear el código QR desde el gateway y alimentar el dispositivo para que se incluya solo. Al estar alimentado de forma permanente, actúa como repetidor Z-Wave y amplía la cobertura de la malla. Consume menos de 0,3 W y admite actualización de firmware OTA.

Compatibilidad

Necesitas un gateway Z-Wave certificado para configurarlo. Shelly lo ha probado con Home Assistant, Fibaro HC3, Homey y SmartThings (con el driver Edge de Shelly Wave). En Homee Cube Gen 5 no funciona y en Vera/Ezlo no distingue los tipos de pulsación. Ten en cuenta que las notificaciones de escena solo se envían con entradas configuradas como pulsador; en modo interruptor el módulo trabaja con asociaciones e informes on/off.

Encaja bien en instalaciones de 12 o 24 V DC, domótica residencial, apartamentos turísticos, hoteles y pequeñas oficinas donde ya existe un gateway Z-Wave y buscas añadir control manual sin tender cable nuevo.

Especificaciones técnicas

• Modelo: Shelly Wave i4 DC (EU)
• Referencia: QNSN-0D24XEU
• Alimentación: 5-24 V DC (no admite AC)
• Consumo: < 0,3 W
• Entradas: 4 (SW1-SW4), configurables como pulsador, interruptor o interruptor con memoria
• Salidas: no dispone
• Protocolo: Z-Wave Plus, chip Z-Wave S800
• Frecuencia: 868,4 MHz (países CEPT)
• Potencia de radio máxima: < 25 mW
• Alcance: hasta 40 m en interior, según entorno
• Repetidor Z-Wave: sí
• Seguridad: S2 Authenticated, S2 Unauthenticated, S0 y no segura
• Inclusión: SmartStart, botón S o pulsador conectado (3 pulsaciones en 3 s)
• Grupos de asociación: 2 por entrada, hasta 9 nodos por grupo
• Protección: sobretemperatura, siempre activa
• Actualización de firmware: OTA
• Dimensiones: 37 x 42 x 16 mm (±0,5 mm)
• Peso: 17 g
• Montaje: caja de mecanismo
• Sección de cable: 0,5-1,5 mm² (20-16 AWG), pelado de 5-6 mm
• Par de apriete máximo en bornes: 0,4 Nm
• Temperatura de funcionamiento: -20 °C a 40 °C
• Humedad: 30 % a 70 % HR
• Carcasa: plástico, color amarillo
• Garantía del fabricante: 3 años

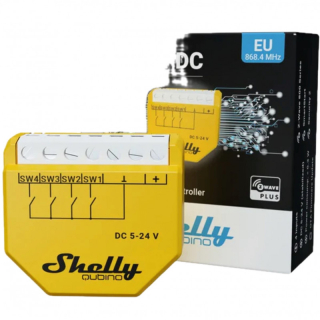

Contenido del paquete

• 1 x Shelly Wave i4 DC
• 1 x Etiqueta de repuesto con código DSK y QR
• 1 x Guía de usuario multilingüe
