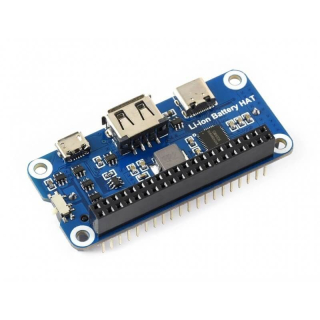

HAT BATERIA LI-ION 14500 CON CARGA RAPIDA BIDIRECCIONAL

Este HAT para batería Li-Ion 14500 (no incluida) integra el chipset SW6106 de gestión de powerbanks, permitiendo ofrecer 5V regulados a tu Pi, convirtiendo tu Raspberry Pi en un dispositivo portátil. También recarga la batería y ofrece carga rápida bidireccional. Este módulo puede ser usado como un pequeño powerbank para alimentar otros dispositivos.

El puerto USB-C permite la carga rápida bidireccional, soportando protocolos PD/QC/FCP/PE/SFCP. También hace de puerto de salida de alimentación para alimentar otros dispositivos desde la batería.

Así mismo dispone de un conector USB A para alimentar otros dispositivos y un conector micro USB para carga estándar de la batería.

Protección de la batería contra cortocircuito, inversión de polaridad (con indicador LED), sobrecarga, sobre-descarga y exceso de carga.

1. Conector Raspberry Pi GPIO: para conectar a tu Raspberry Pi
2. Chipset gestión energía SW6106
3. Conector USB Type-C: carga de batería / salida alimentación
4. Conector USB A: salida alimentación
5. Conector Micro USB: carga de batería
6. Interruptor alimentación Raspberry Pi
7. Indicador advertencia batería: encendido cuando la batería tiene la polaridad invertida
8. Indicador de capacidad de batería: 5x LEDs que indican el nivel de carga
9. Indicador carga rápida: encendido cuando se usa QuickCharge
10. Soporte batería 14500

Consulta el Wiki de Waveshare para descargar la documentación y ejemplos de uso.
