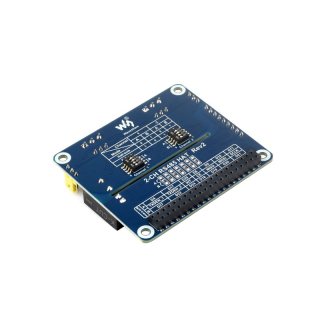

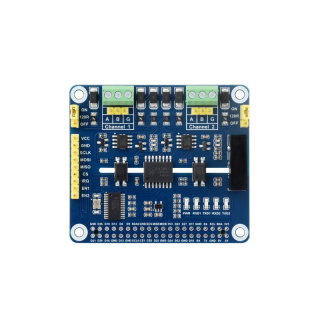

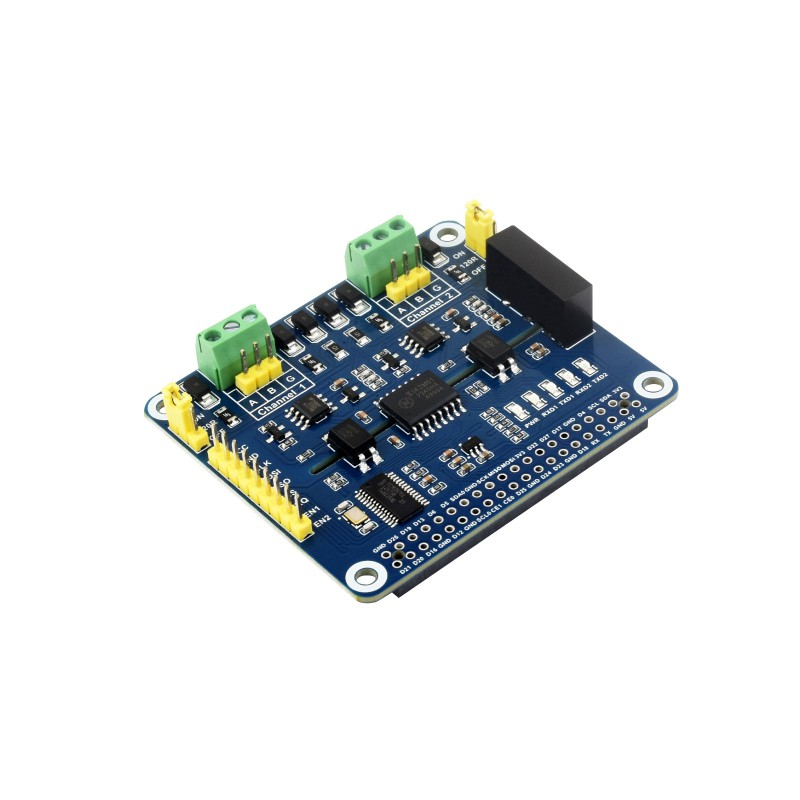

HAT EXPANSION RS485 AISLADO 2-CANALES PARA RASPBERRY PI

Este HAT de expansión RS485 transforma tu Raspberry Pi 5 (o cualquier otra Raspberry Pi con conector GPIO) en un controlador industrial de comunicaciones serie con doble canal aislado. La combinación de chips SC16IS752 y SP3485 garantiza una conversión SPI-RS485 robusta y fiable, alcanzando velocidades de hasta 921.600 bps por canal. Su arquitectura con aislamiento galvánico completo incluye separación de alimentación, acoplamiento magnético ADI y supresores TVS que protegen tu placa contra picos de tensión, descargas electrostáticas y transitorios típicos de entornos industriales.

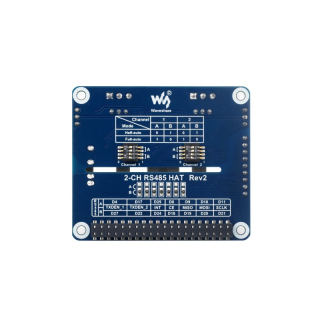

El diseño incorpora múltiples capas de protección mediante fusibles auto-recuperables y diodos de protección que estabilizan corriente y voltaje, evitando daños por sobretensión o cortocircuitos. Los interruptores DIP integrados permiten seleccionar entre modo de transmisión/recepción automático o manual según las necesidades del proyecto. Los LEDs indicadores facilitan la monitorización del estado de alimentación y actividad de transmisión/recepción en cada canal. Ideal para sistemas de automatización industrial, control de sensores Modbus, redes de dispositivos en bus RS485, sistemas de domótica profesional o equipos de adquisición de datos distribuidos.

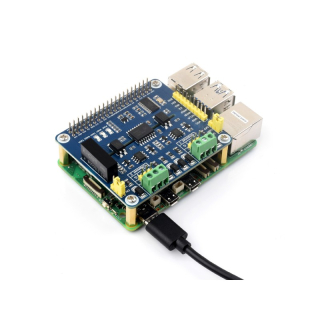

El formato HAT estándar de 40 pines GPIO garantiza compatibilidad plug-and-play con toda la familia Raspberry Pi, incluyendo los modelos Zero. Incluye ejemplos de código en C y Python con configuración de drivers mediante overlays del kernel, permitiendo que los canales RS485 aparezcan como dispositivos ttySC0 y ttySC1 en el sistema. Los pines SPI están también disponibles en conectores para integración con placas Arduino u otros controladores externos.

Características técnicas:

• Chipset: SC16IS752 (conversor SPI a UART dual) + SP3485 (transceptor RS485)
• Canales: 2× RS485 independientes aislados galvánicamente
• Velocidad máxima: 921.600 bps por canal (hasta 2 Mbps en modo manual)
• Interfaz: SPI (CPOL=0, CPHA=0)
• Protecciones: aislamiento de alimentación, acoplamiento magnético ADI, TVS, fusible auto-recuperable
• Resistencias terminadoras: 120Ω configurables por canal
• Alimentación: 3,3V o 5V mediante GPIO de Raspberry Pi
• Conector: 40 pines GPIO estándar + breakout SPI adicional
• LEDs indicadores: alimentación, TX y RX por canal
• Dimensiones: formato HAT estándar para Raspberry Pi

Contenido del paquete:

• 1× HAT RS485 de 2 canales aislado
• 1× Kit de tornillos y separadores para Raspberry Pi
