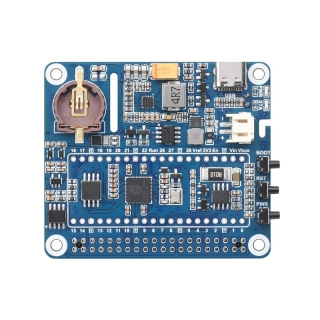

HAT GESTION DE ENERGIA (B) PARA RASPBERRY PI - RTC - SAI - PROTECCION

HAT de gestión de energía para Raspberry Pi, soporta carga y salida de energía al mismo tiempo, respuesta rápida a transitorios de carga, RTC integrado y múltiples circuitos de protección.

22,27 €

22,27 € (Sin impuestos)

Cantidad

Producto no disponible temporalmente


Tiendatec es distribuidor oficial de los dispositivos de la marca Waveshare. Su multifuncionalidad y compatibilidad, especialmente en términos de tecnología de visualización y alimentación, han sido apreciados por clientes de todo el mundo. Nuestro equipo garantiza que todos los productos Waveshare presentados son únicamente originales.

Proporciona una potente solución de gestión de la alimentación, como el encendido/apagado temporizado, medición de la tensión de trabajo, etc. Rápida respuesta a transitorios de carga para entre varias fuentes de alimentación.



Power Management Hat (B) es un HAT diseñado para la placa Raspberry Pi que permite gestionar la energía . El HAT está equipado con un procesador RP2040 de doble núcleo con una frecuencia de reloj de hasta 133 MHz, que se encarga de controlar el funcionamiento del dispositivo. Permite al usuario muchas funciones útiles, como: el encendido y apagado temporizados o la medición de la tensión de funcionamiento y el consumo de corriente. El HAT de gestión de energía (B) también está equipado con el chip buck-boost MP28167-A para una respuesta rápida a los transitorios de carga.



Características especiales de la placa

  • Dispone de un conector GPIO de 40 pines compatible con la serie Raspberry Pi
  • Está equipada con un procesador ARM Cortex M0+ de doble núcleo, con una frecuencia de reloj de hasta 133 MHz
  • Incorpora un chip RTC PCF8523 de alta precisión
  • Incorpora un chip MP28167-A buck-boost DC para una respuesta rápida a los transitorios de carga
  • Incluye un botón incorporado definido por el usuario, se puede utilizar para el arranque de Raspberry Pi, apagado seguro, u otras funciones personalizadas en función de las necesidades individuales
  • Se ha equipado con una serie de circuitos de protección, como fuente de alimentación de contracorriente, contracorriente, que garantizan un funcionamiento estable y seguro
  • También tiene un circuito de monitorización de voltaje/corriente, monitoriza el voltaje y la corriente de funcionamiento de la Raspberry Pi en tiempo real

Especificaciones técnicas del módulo

  • Chip incorporado: RP2040
  • Interfaz de comunicación: UART + GPIO
  • Velocidad de comunicación: por defecto 115200 bps (configurable)
  • Conector de alimentación: Puerto USB o conector PH2.0
  • Tensión de entrada de alimentación (USB): 5V
  • Tensión de entrada de alimentación (PH2.0): 3,3 V a 4,2 V (batería de litio de 3,7 V)
  • Diámetro del orificio de montaje: 3 mm
  • Dimensiones de la placa: 56,5 x 65 mm
