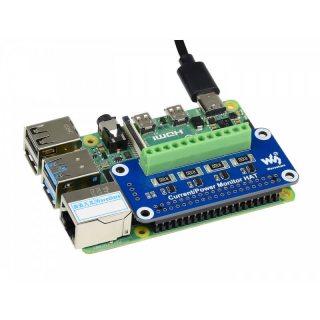

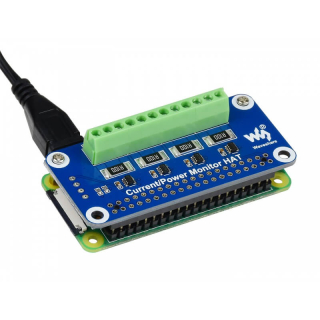

HAT MONITOR AMPERAJE/VOLTAJE/POTENCIA PARA RASPBERRY PI
HAT diseñado para monitorizar voltaje, amperaje y potencia a través de bus I2C o interfaz SMBus.
29,95 €
24,75 € (impuestos excl.)
Disponible
Recíbelo el miércoles 4
Correos Express Paq24
·
4,95 € IVA incl. ·
península
Tiendatec es distribuidor oficial de los dispositivos de la marca Waveshare. Su multifuncionalidad y compatibilidad, especialmente en términos de tecnología de visualización y alimentación, han sido apreciados por clientes de todo el mundo. Nuestro equipo garantiza que todos los productos Waveshare presentados son únicamente originales.
Dispone de 4 canales de monitorización independientes, permite controlar el amperaje, voltaje y potencia consumida, así como el voltaje en ambos lados de la resistencia de sampling.

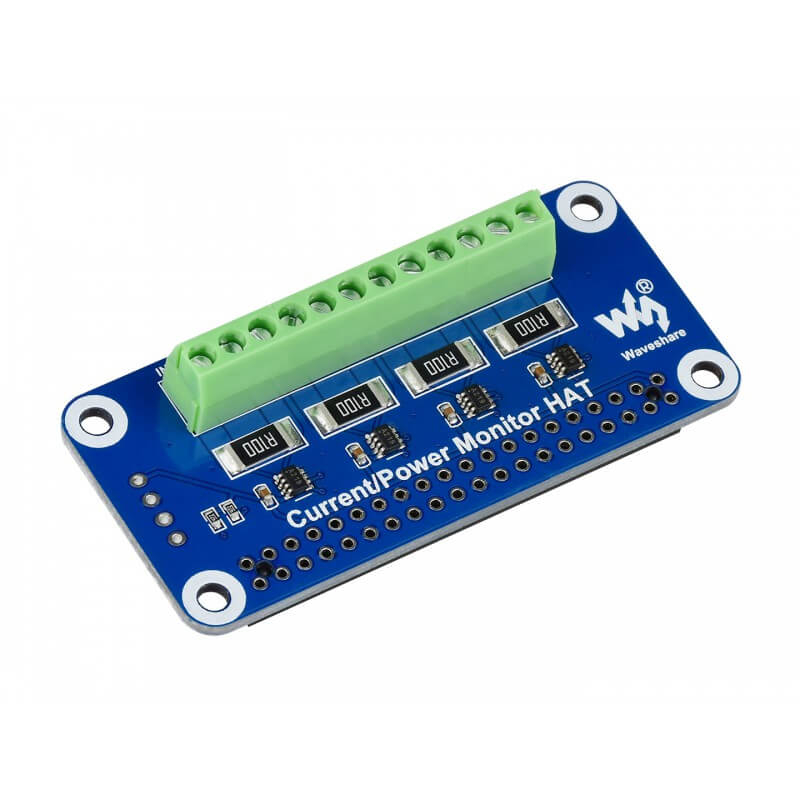

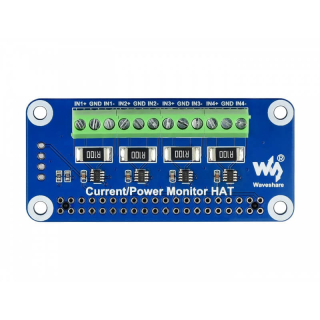

Dispone de bloques terminal con tornillos para conectar las cargas. Cada bloque tiene tres terminales, 12 en total para los 4 canales. INx+ es la corriente de entrada y INx- es la de salida. GND debe conectarse cuando se miden corrientes de diferentes fuentes de alimentación, sino el voltaje VBus no podrá medirse. El módulo mide la diferencia de voltaje entre la resistencia de sampling (0,1Ω 1％) conectada entre INx+ e INx-, con el voltaje podemos medir el amperaje.
Se integra un ADC de 12 bits para obtener mediciones precisas.
Características:
- 4 canales independientes
- Rango de voltajes: 0~26V
- Rango de intensidad: ±3,2A
- Resolución: 0,8mA (rango ±3,2A) O 0,1mA (rango ±400mA)
Dispones de múltiples ejemplos de uso con Raspberry Pi, Arduino, STM32, etc ...
Comprar HAT MONITOR AMPERAJE/VOLTAJE/POTENCIA PARA RASPBERRY PI (17539) de Waveshare
17539
Ficha de datos
- Interfaz
- I2C
- Chipset
- INA219
- Canales
- 4CH
- Dimensiones
- 65x30mm
- Documentación
- http://www.waveshare.com/wiki/Current/Power_Monitor_HAT
Detalles específicos de la variante
- EAN
- 614961957022
