La placa base Waveshare CM4-IO-WIRELESS-BASE-B representa la evolución definitiva en módulos industriales para Raspberry Pi Compute Module 4, integrando un sistema UPS con baterías y conectividad inalámbrica avanzada. Este dispositivo está específicamente diseñado para aplicaciones industriales que requieren funcionamiento ininterrumpido, como gateways IoT, routers 4G/5G, sistemas de adquisición de datos y controladores PLC en entornos de automatización industrial.
Conectividad inalámbrica profesional
El slot M.2 B KEY permite la integración de módulos de comunicación 4G/5G, transformando cualquier proyecto basado en CM4 en un router industrial con capacidades de comunicación global. La ranura Nano-SIM soporta tarjetas estándar para comunicación 5G/4G/3G/2G, mientras que los indicadores LED dedicados proporcionan información visual del estado de la conexión inalámbrica.
Sistema UPS integrado para continuidad operativa

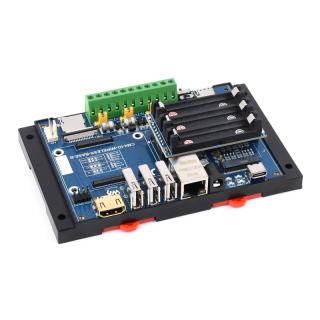

El módulo UPS incorporado garantiza el funcionamiento continuo del sistema mediante tres baterías de litio 10440 de 3,7V (no incluidas), proporcionando una salida máxima de 5V/2,5A. Este sistema permite la conmutación automática entre alimentación externa y baterías, manteniendo operativos los sistemas críticos durante cortes de suministro eléctrico. La capacidad de carga simultánea mientras proporciona energía asegura una disponibilidad del 100% en aplicaciones industriales.
Interfaces industriales robustas
La placa incorpora dos puertos RS485 no aislados con protección contra rayos de 600W, protección anti-sobretensión y ESD de 15KV, ideales para comunicaciones industriales en entornos hostiles. El puerto CAN no aislado incluye protección ESD y contra picos de tensión transitorios, facilitando la integración en rhttps://www.waveshare.com/img/devkit/CM4-IO-WIRELESS-BASE-B/CM4-IO-WIRELESS-BASE-B-details-size.jpgedes de automatización industrial y sistemas de control distribuido.
Características técnicas destacadas
Socket CM4: Compatible con todas las variantes del Compute Module 4

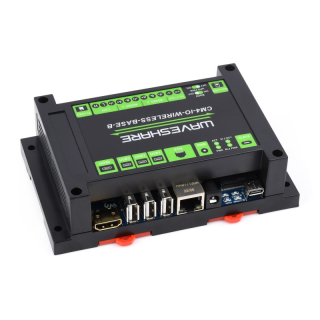

Conectividad: Ethernet Gigabit RJ45 + slot M.2 B KEY para módulos 4G/5G
Alimentación: 5V USB-C o 7-36V DC con módulo UPS integrado
Interfaces USB: 3 puertos USB 2.0 para dispositivos externos
Vídeo: Salida HDMI con soporte 4K a 30fps

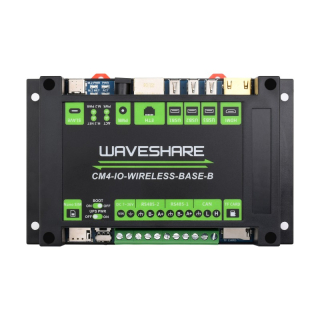

Comunicaciones industriales: 2x RS485 + 1x CAN no aislados
Reloj en tiempo real: RTC con soporte para batería CR1220
Dimensiones: 145 × 90 × 40 mm con carcasa de protección
Aplicaciones industriales especializadas
Los ingenieros de sistemas aprovechan esta placa para desarrollar gateways IoT industriales que requieren comunicación 4G/5G constante y alimentación ininterrumpida
. En aplicaciones de monitorización remota, el sistema UPS garantiza la continuidad de la adquisición de datos incluso durante fallos de alimentación, mientras que las interfaces RS485 y CAN permiten la integración con sensores y actuadores industriales existentes.

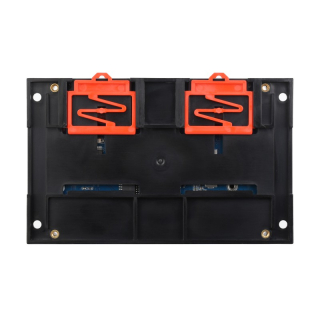

Para proyectos de automatización industrial, la combinación de conectividad inalámbrica y interfaces de campo convierte esta placa en el núcleo ideal para controladores PLC distribuidos y sistemas de control remoto. La carcasa de montaje en carril DIN incluida facilita la instalación en armarios eléctricos industriales estándar.
Configuración avanzada y flexibilidad
El sistema incluye múltiples jumpers de configuración que permiten ajustar la alimentación del módulo M.2 (3,3V o 4,2V), seleccionar el voltaje del ventilador (5V o 12V) y configurar el nivel lógico de E/S del CM4 (3,3V o 1,8V). Los interruptores de función del sistema permiten deshabilitar Bluetooth y WiFi en variantes CM4 con antena, optimizando el consumo energético según las necesidades específicas de cada aplicación.
Contenido del paquete
Placa base CM4-IO-WIRELESS-BASE-B
Destornillador de montaje
Kit de tornillería

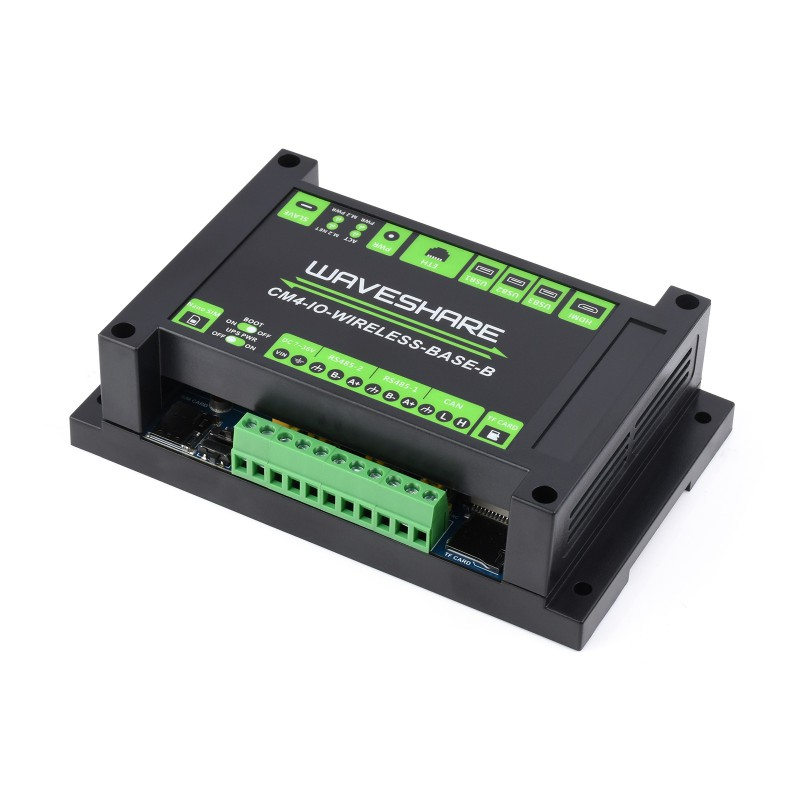

Carcasa ABS negra con montaje en carril DIN
La placa base CM4-IO-WIRELESS-BASE-B establece un nuevo estándar en soluciones industriales para Compute Module 4, combinando robustez, conectividad avanzada y alimentación ininterrumpida en un diseño compacto optimizado para aplicaciones críticas de IoT industrial.
