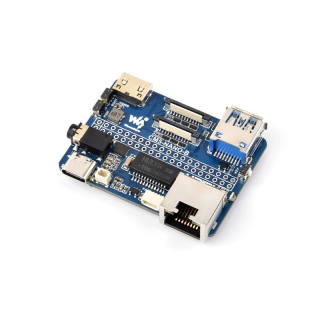

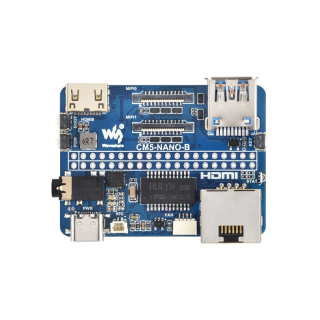

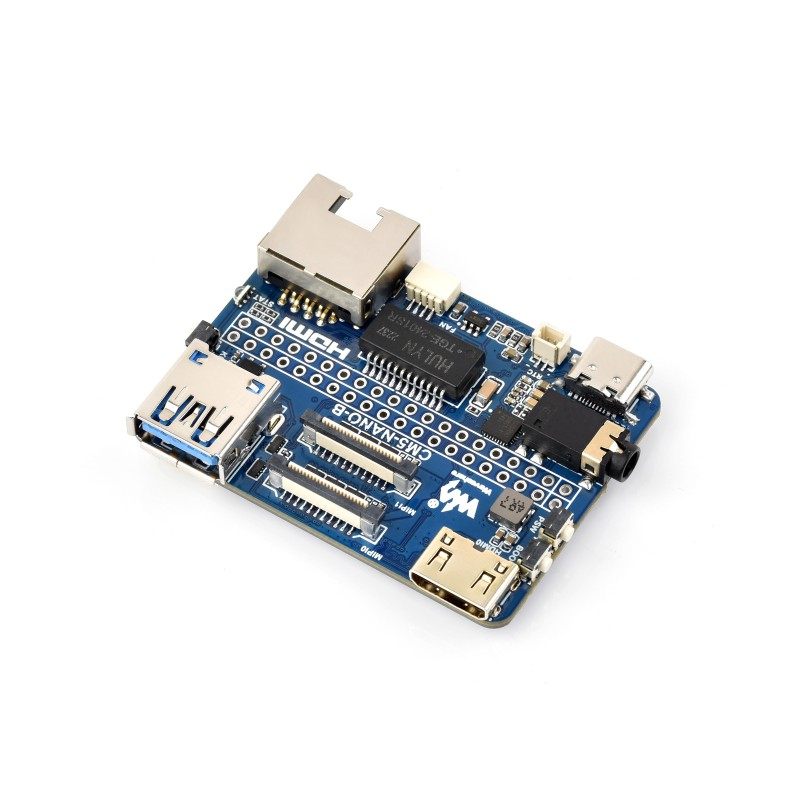

NANO BASE BOARD (B) PARA RASPBERRY PI COMPUTE MODULE 5

  • Tamaño idéntico al CM5: Diseño ultra compacto (55x41mm)
  • Interfaz PCIe: Conector PCIe de 16 pines para expansiones
  • Gigabit Ethernet: Puerto RJ45 para red cableada
  • Salida Mini HDMI 4K: Soporte para vídeo de alta resolución
21,95 €

18,14 € (Sin impuestos)

Cantidad

Disponible, recíbelo el martes 13
Estimación en península con envío urgente y pago inmediato
Envío a península desde 3,95 € (IVA incluido)

Tiendatec es distribuidor oficial de los dispositivos de la marca Waveshare. Su multifuncionalidad y compatibilidad, especialmente en términos de tecnología de visualización y alimentación, han sido apreciados por clientes de todo el mundo. Nuestro equipo garantiza que todos los productos Waveshare presentados son únicamente originales.

La Nano Base Board (B), una solución avanzada diseñada para el Raspberry Pi Compute Module 5 (CM5). Manteniendo el mismo tamaño que el CM5 (55x41mm), esta placa base es perfecta para la evaluación del CM5 o para integrarlo en productos finales donde cada milímetro cuenta.

Potencia y Versatilidad en Formato Compacto

La Nano Base Board (B) está diseñada para todas las variantes del Compute Module 5 y ofrece una impresionante gama de interfaces en un diseño ultracompacto, ideal para entornos de aplicación reducidos.



Conectividad Superior

  • Puerto Gigabit Ethernet RJ45 para acceso a red de alta velocidad.
  • Interfaz PCIe de 16 pines (PCIe Gen2/3 x1) para conectar diversas tarjetas de expansión PCIe de Raspberry Pi 5.
  • Puerto Mini HDMI que soporta salida 4K, llevando tus proyectos multimedia al siguiente nivel.
  • Interfaz GPIO de 40 pines estándar de Raspberry Pi para conectar HATs.
  • Un puerto USB 3.2 Gen1 Tipo A de alta velocidad.
  • Dos interfaces MIPI de 4 carriles (conector FPC de 22 pines y 0.5mm) para pantallas DSI o cámaras CSI.
  • Salida de audio a través de jack de 3.5mm (USB audio).

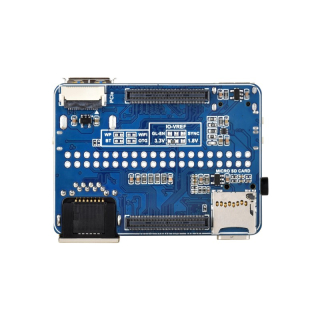

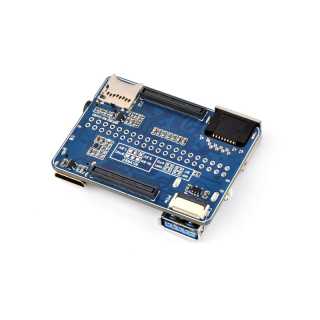

  • Ranura para tarjeta microSD para variantes Lite del CM5.

Diseño Optimizado

  • Alimentación y programación mediante DC 5V 5A.
  • Conector para ventilador PWM (4PIN JST-SH) y cabezal para batería RTC (2PIN JST-SH).
  • Botones de encendido (PSW), BOOT y usuario (GPIO21) para un manejo sencillo.
  • Indicadores LED de estado.

Esta placa base CM5 compacta combina un tamaño mínimo con una conectividad máxima, incluyendo Ethernet, HDMI 4K y PCIe, lo que la convierte en una opción excepcional para proyectos avanzados con restricciones de espacio.

30581

Ficha de datos

Plataforma
Raspberry Pi
Compatibilidad
Compute Module 5
Dimensiones
56x41mm
Documentación
http://www.waveshare.com/wiki/CM5-NANO-B
