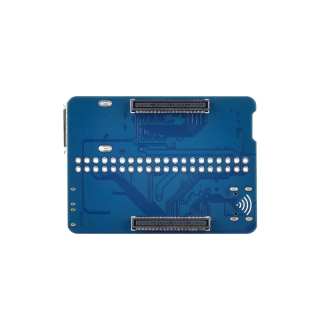

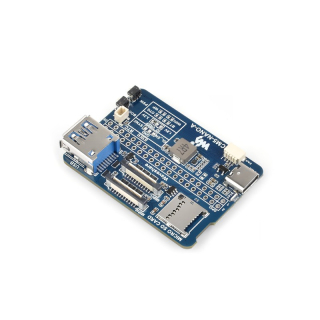

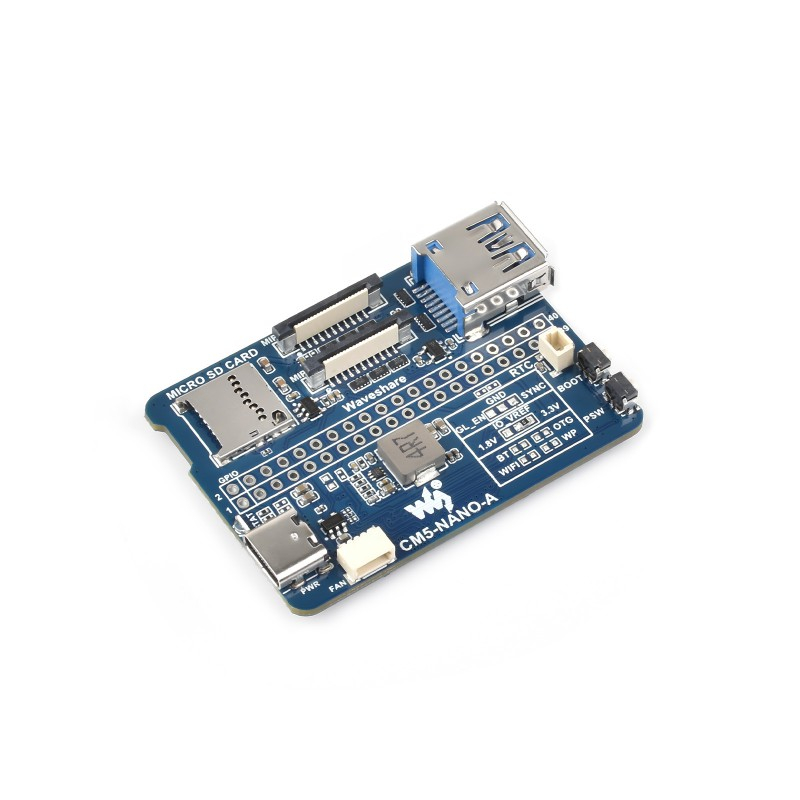

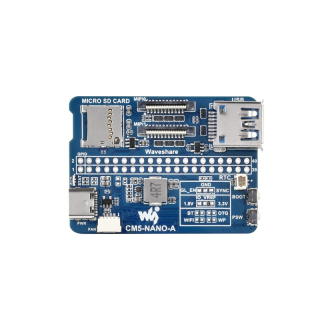

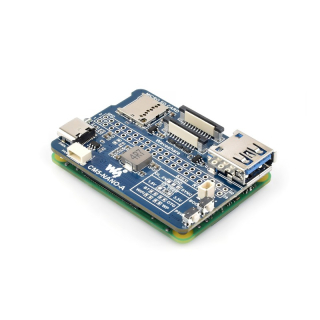

NANO BOARD BASE (A) PARA RASPBERRY PI COMPUTE MODULE 5
- Tamaño idéntico al CM5: Ultra compacta (55x40mm)
- Compatibilidad total CM5: Apta para todas las variantes del módulo
- Interfaz GPIO 40 pines: Conectividad estándar Raspberry Pi
- Conectores Dual MIPI: Para pantallas DSI o cámaras CSI
15,66 € (Sin impuestos)
Tiendatec es distribuidor oficial de los dispositivos de la marca Waveshare. Su multifuncionalidad y compatibilidad, especialmente en términos de tecnología de visualización y alimentación, han sido apreciados por clientes de todo el mundo. Nuestro equipo garantiza que todos los productos Waveshare presentados son únicamente originales.
Nano Base Board (A), diseñada específicamente para el Raspberry Pi Compute Module 5 (CM5). Esta placa base ultracompacta tiene el mismo tamaño que el CM5, lo que la hace ideal para evaluar el módulo o integrarlo en productos finales con espacio limitado.

Funcionalidad Completa en Tamaño Mínimo
A pesar de sus reducidas dimensiones (55x40mm), la Nano Base Board (A) está repleta de interfaces periféricas esenciales. Es compatible con todas las variantes del Compute Module 5, ofreciendo una flexibilidad excepcional.
Conectividad Versátil
- Interfaz GPIO de 40 pines estándar de Raspberry Pi para conectar una amplia gama de HATs y periféricos.
- Un puerto USB 3.2 Gen1 Tipo A de alta velocidad para conectar dispositivos USB.
- Dos interfaces MIPI de 4 carriles (conector FPC de 22 pines y 0.5mm) para conectar pantallas DSI o cámaras CSI.
- Ranura para tarjeta TF dedicada a las variantes Lite del Compute Module 5 (sin eMMC), permitiendo arrancar desde una imagen pregrabada.
Diseño Inteligente
- Alimentación sencilla a 5V, que también puede usarse para la programación del eMMC.
- Conector para ventilador PWM (4PIN JST-SH) para una refrigeración activa.
- Botones de encendido (PSW) y BOOT para facilitar el manejo y la entrada en modo de programación.
- Indicadores LED de estado (alimentación y actividad).
- Pines para habilitar funciones específicas y seleccionar el nivel lógico IO del CM5 (3.3V o 1.8V).
Esta placa base compacta es la solución perfecta si buscas integrar la potencia del CM5 en aplicaciones donde el tamaño es crítico, sin sacrificar la conectividad esencial. ¡Ideal para evaluación y desarrollo en entornos de aplicación reducidos!

Ficha de datos
- Plataforma
- Raspberry Pi
- Compatibilidad
- Compute Module 5
- Dimensiones
- 55x40mm
- Documentación
- http://www.waveshare.com/wiki/CM5-NANO-A
