KIT HOTSPOT DIGITAL MMDVM CON CAJA PARA RASPBERRY PI ZERO - DMR, D-STAR, YSF, P25

El kit hotspot digital MMDVM permite al radioaficionado conectar su walkie-talkie digital a la red de repetidores IP sin depender de infraestructura local. La placa actúa como pasarela entre la radio y la red, gestionando la conversión entre señal de radiofrecuencia y protocolo de voz digital a través de WiFi.

El núcleo del kit es la placa MMDVM (Multi-Mode Digital Voice Modem), equipada con un procesador ARM de 32 bits de alto rendimiento y un oscilador TCXO de precisión que mantiene la estabilidad de frecuencia y reduce la tasa de errores de bit. Soporta los modos digitales más extendidos en la comunidad de radioaficionados: DMR, D-STAR, YSF/System Fusion, P25 y NXDN, con offset de TX y RX en cero para una transmisión limpia desde el primer momento.

La placa se acopla directamente sobre los 40 pines GPIO de la Raspberry Pi Zero W (no incluida), formando un conjunto compacto que cabe en la caja metálica del kit. Esa caja de aluminio protege la electrónica y aporta solidez al conjunto, adecuada para uso de escritorio o en el vehículo conectada a una batería externa. La pantalla OLED muestra en tiempo real el modo activo, el grupo de conversación y el indicativo de la estación, mientras los LED de estado informan sobre PTT, COS y potencia.

La configuración y administración del sistema se realizan con Pi-Star, el software estándar para hotspots MMDVM. Pi-Star ofrece un panel web accesible desde cualquier dispositivo en la misma red, donde se ajustan frecuencias, modos, ID de red y todas las opciones del modem.

Un uso habitual es el despliegue en casa para acceder a talkgroups DMR internacionales sin depender del repetidor más cercano. También funciona de forma portátil: conectado a una batería USB y con el teléfono como punto de acceso WiFi, el hotspot acompaña al operador fuera del domicilio. El software es código abierto y se actualiza desde el propio panel web.

Especificaciones técnicas:

• Modos soportados: DMR, D-STAR, YSF (System Fusion), P25, NXDN
• Potencia RF: hasta 10 mW
• Conector de antena: SMA hembra
• Frecuencia antena incluida: 433 MHz (UHF)
• Oscilador: TCXO de alta estabilidad
• Offset TX/RX: 0 (sin ajuste necesario)
• Indicadores: pantalla OLED + LED de estado (TX, RX, PTT, modo, alimentación)
• Conectividad: WiFi 802.11 b/g/n (a través de la Raspberry Pi Zero W)
• Acceso remoto: panel web Pi-Star + SSH puerto 22
• Alimentación: micro-USB (5 V)
• Compatible con: Raspberry Pi Zero W, Zero 2W, 1B+, 2B, 3B, 3B+, 4B, 5B

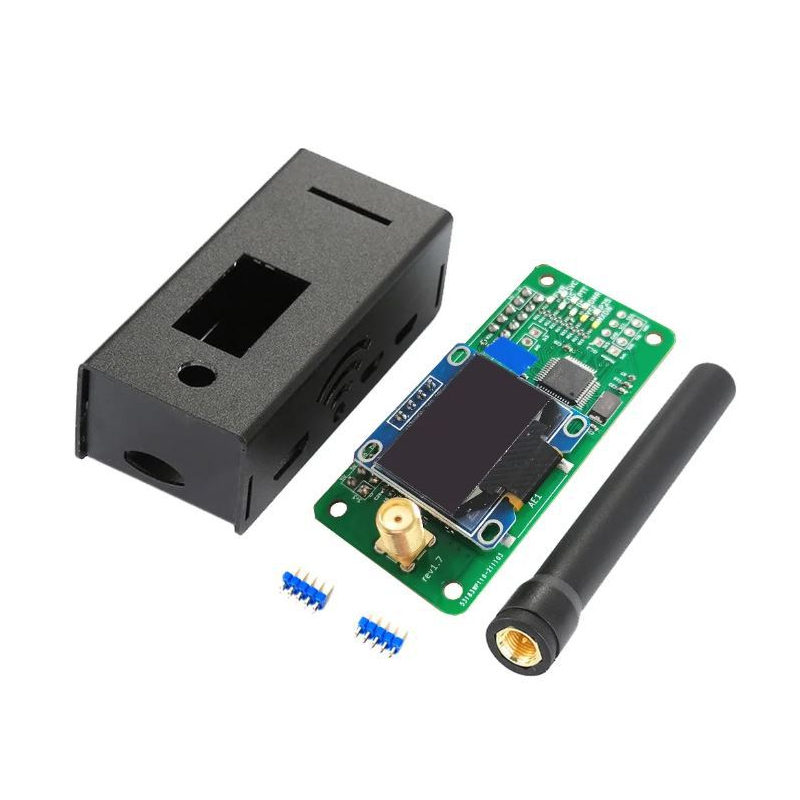

Contenido del kit:

• 1x Placa MMDVM hotspot
• 1x Pantalla OLED (instalada en la placa)

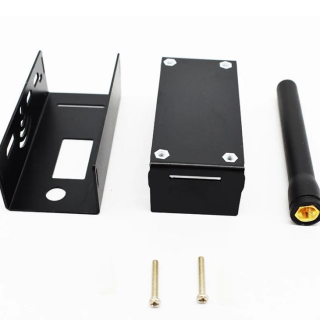

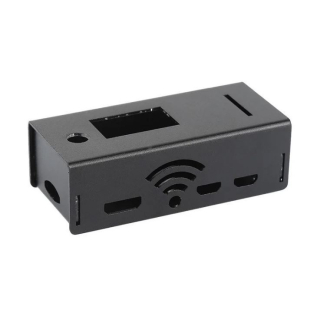

• 1x Caja de aluminio compacta
• 1x Antena UHF 433 MHz con conector SMA
