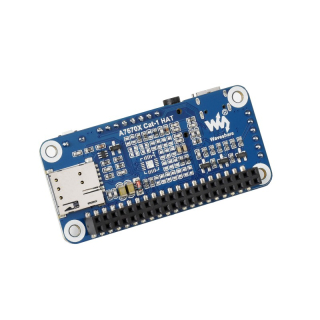

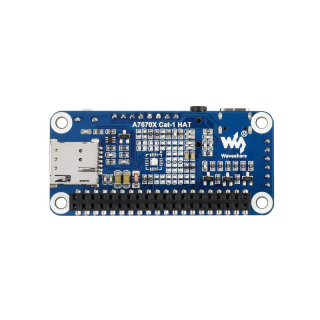

HAT 4G LTE CAT-1 PARA RASPBERRY PI – A7670E

El A7670E Cat-1 HAT transforma tu Raspberry Pi en un dispositivo de comunicación móv completo, integrando conectividad 4G LTE Cat-1, posicionamiento GPS multi-constelación y capacidades de mensajería SMS. Esta placa de expansión HAT está diseñada para aplicaciones IoT industriales, sistemas de monitorización remota, soluciones de telemetría y proyectos que requieren conectividad en ubicaciones sin infraestructura WiFi o Ethernet.

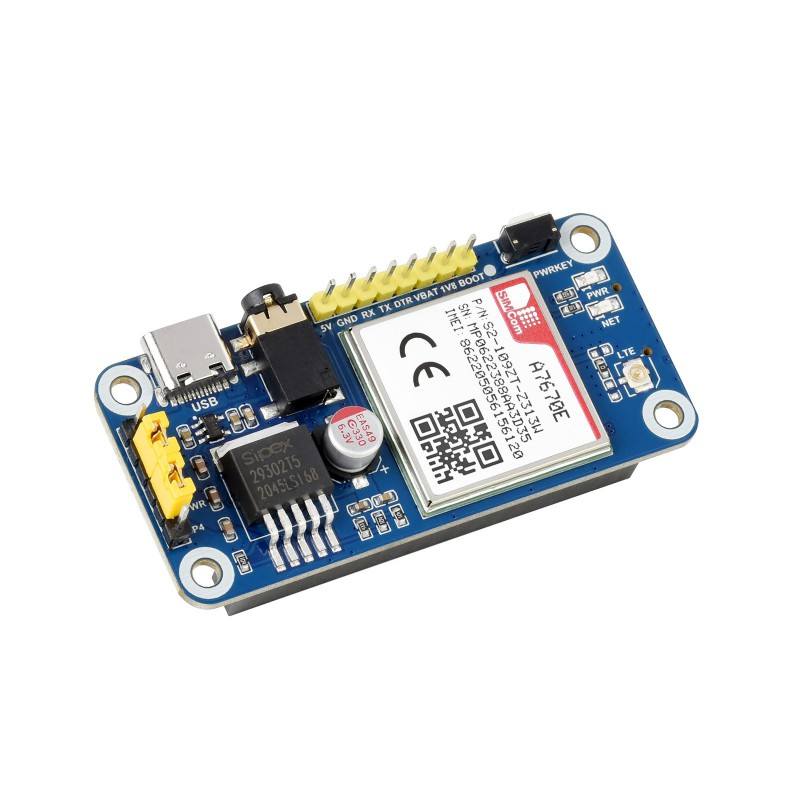

Basado en el módulo SIMCom A7670E, este HAT ofrece velocidades de hasta 10 Mbps en descarga y 5 Mbps en subida mediante tecnología LTE Cat-1, garantizando una comunicación estable y eficiente para transmisión de datos en tiempo real. La compatibilidad con múltiples bandas de frecuencia LTE (B1/B3/B5/B7/B8/B20/B28/B38/B40/B41) asegura cobertura en Europa y otras regiones internacionales.

Posicionamiento preciso y comunicación versátil

El receptor GNSS integrado soporta simultáneamente GPS, GLONASS y BeiDou, proporcionando datos de geolocalización precisos para aplicaciones de seguimiento de vehículos, agricultura de precisión, estaciones meteorológicas móviles o sistemas de gestión de flotas. La precisión de posicionamiento alcanza los 2,5 metros en condiciones óptimas, ideal para proyectos que necesitan conocer su ubicación exacta.

La funcionalidad SMS bidireccional permite enviar y recibir mensajes de texto, perfecta para sistemas de alertas, notificaciones de sensores o control remoto mediante comandos SMS. Esto resulta especialmente útil en instalaciones donde se necesita un canal de comunicación de respaldo o en zonas con cobertura de datos limitada pero disponibilidad de red celular básica.

Imagina implementar una estación de monitorización ambiental en un parque natural sin infraestructura eléctrica ni internet: el módulo transmite lecturas de sensores mediante 4G, envía alertas SMS cuando los parámetros superan umbrales críticos y reporta su ubicación GPS para verificar que no ha sido movida. O utilízalo en un sistema de riego inteligente que recibe comandos SMS para activar bombas y transmite datos de humedad del suelo en tiempo real a través de la red celular.

Diseño robusto para integración inmediata

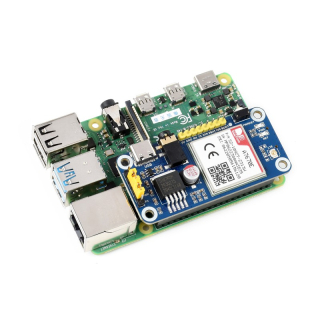

El formato HAT estándar de Raspberry Pi garantiza compatibilidad mecánica y eléctrica con Raspberry Pi 5, Raspberry Pi 4, Raspberry Pi 3 y modelos anteriores con conector GPIO de 40 pines. La comunicación se establece mediante interfaz UART, liberando el bus USB para otros periféricos y minimizando la carga del procesador.

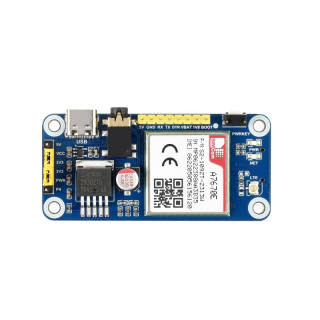

Los indicadores LED en la placa facilitan la depuración y el seguimiento del estado operativo: un LED de encendido confirma la alimentación correcta, mientras que el LED de red indica el estado de la conexión celular (búsqueda de red, registrado, transmitiendo datos). Esta retroalimentación visual resulta invaluable durante las fases de desarrollo y despliegue.

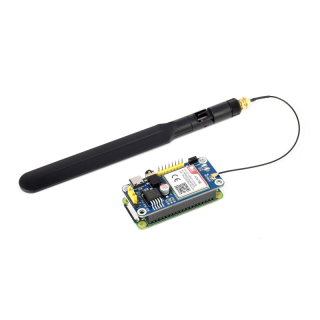

El diseño incluye ranura para tarjeta Nano-SIM de fácil acceso, conectores SMA estándar para antenas externas (4G y GPS), y circuitería de protección que salvaguarda tanto el módulo como tu Raspberry Pi de picos de voltaje o cortocircuitos accidentales. La alimentación se gestiona de forma inteligente, aprovechando la fuente de 5V de la Raspberry Pi mediante un regulador interno eficiente.

Para proyectos con Raspberry Pi Compute Module 4 o Compute Module 5, es posible adaptar la conexión mediante placas base compatibles con expansión GPIO, aunque el formato HAT está optimizado para modelos con conector de 40 pines estándar.

Software y ecosistema de desarrollo

El módulo es compatible con Raspbian/Raspberry Pi OS, ofreciendo ejemplos de código en Python y bibliotecas que simplifican tareas como establecer conexiones PPP, enviar peticiones HTTP, procesar datos NMEA del GPS o gestionar mensajes SMS. Los comandos AT estándar del A7670E permiten control granular para desarrolladores que prefieren implementaciones personalizadas.

La documentación técnica incluye guías de inicio rápido, esquemas eléctricos detallados y ejemplos prácticos para casos de uso comunes: cliente MQTT para IoT, envío de datos a servidores web mediante POST/GET, parseo de coordenadas GPS y configuración de APN para diferentes operadores móviles. Esta información acelera significativamente el desarrollo y reduce el tiempo desde la idea hasta el prototipo funcional.

Características técnicas

• Módulo celular: SIMCom A7670E con LTE Cat-1
• Bandas LTE: B1/B3/B5/B7/B8/B20/B28/B38/B40/B41 (configuración para Europa)
• GNSS: GPS, GLONASS, BeiDou simultáneos
• Precisión GPS: 2,5 metros (CEP)
• Interfaz de comunicación: UART (TX/RX) a través de GPIO
• Formato: HAT compatible con Raspberry Pi (65 mm × 56 mm)
• Conectores: 2× SMA hembra (LTE y GPS), ranura Nano-SIM
• Alimentación: 5V desde Raspberry Pi (consumo típico 2A en transmisión)
• Temperatura operativa: -30°C a +75°C
• Indicadores LED: Encendido (PWR) y Estado de red (NET)
• Protocolos soportados: TCP/IP, UDP, HTTP, HTTPS, FTP, MQTT, SMS
• Certificaciones: CE, FCC (según región del módulo)

Contenido del paquete

• 1× Placa A7670E Cat-1 HAT
• 2× Antenas con conector SMA (4G LTE y GPS)
• 1× Separador GPIO de 40 pines (para montaje HAT)

Nota: Tarjeta Nano-SIM no incluida. Se requiere contrato con operador móvil que ofrezca cobertura LTE Cat-1. La Raspberry Pi y la fuente de alimentación se adquieren por separado.
