RASPBERRY PI COMPUTE MODULE 5 PROGRAMMING JIG

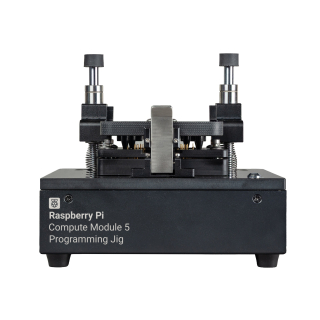

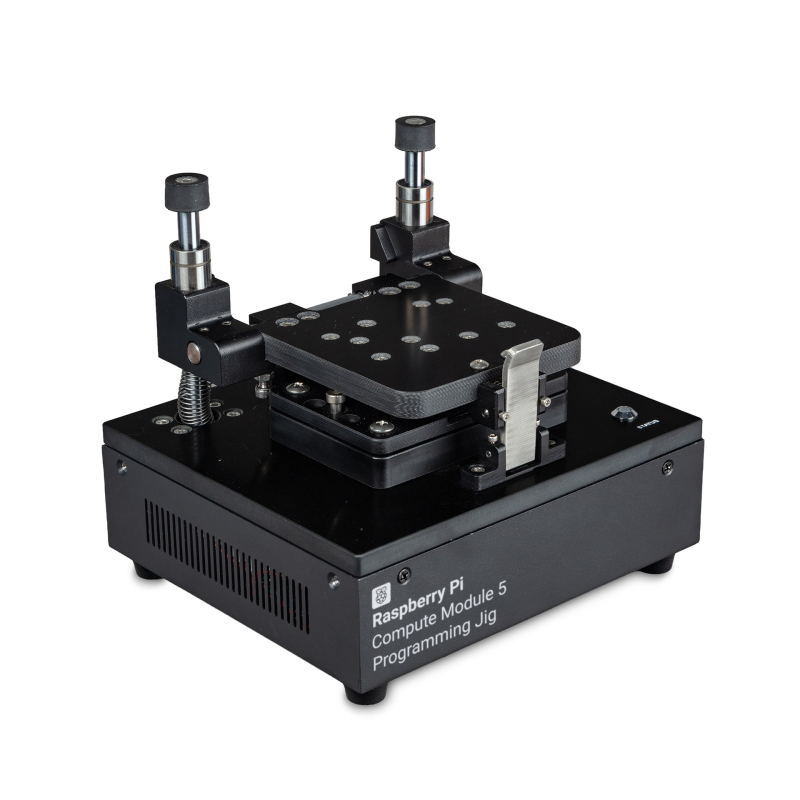

Raspberry Pi Compute Module 5 Programming Jig es la herramienta oficial para cargar sistema operativo y configuración de seguridad en la eMMC del Raspberry Pi Compute Module 5 durante la fase de producción. Está pensado para fabricantes OEM e integradores que necesitan provisionar módulos CM5 de forma repetible sin montar cada unidad en una placa base.

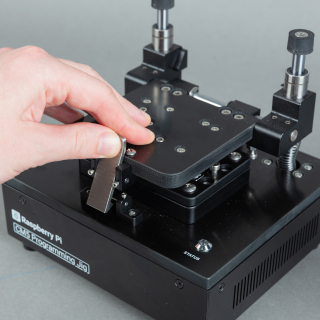

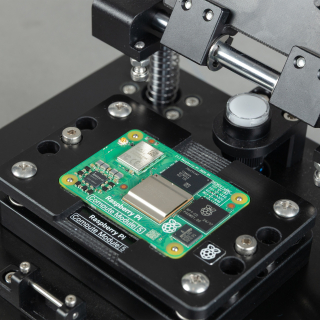

El funcionamiento es directo. Colocas el módulo en la bahía con el logo hacia arriba, bajas la palanca de sujeción y el jig hace el resto. Los pogo pins contactan con el CM5 sin carrier board de por medio, y el software rpi-sb-provisioner ejecuta el flujo completo: instalación del SO, activación de secure boot y cifrado completo de disco. Un LED de estado avisa cuando la unidad está lista. Sin intervención manual entre módulo y módulo.

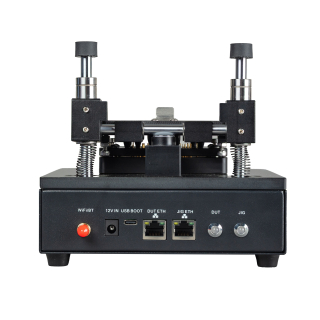

En la parte trasera encontrarás dos puertos Ethernet Gigabit. JIG ETH conecta el jig a la red de provisionado (también puedes usar Wi-Fi) y DUT ETH acelera la transferencia de imágenes al módulo en programación. Si conectas ambos a la misma red, el proceso va aún más rápido. Un puerto USB-C permite actualizar el firmware del jig de forma manual.

Este equipo es un accesorio de la gama Raspberry Pi diseñado para líneas de producción, laboratorios de integración y despliegues industriales donde cada CM5 debe salir con una configuración segura e idéntica. Compatible únicamente con Compute Module 5; el módulo no está incluido.

Especificaciones técnicas:

• Cabezal de provisionado: 1 unidad (single-head)
• Interfaz de módulo: pogo pins con cierre mecánico
• Conectividad: JIG ETH (10/100/1000), DUT ETH (10/100/1000), Wi-Fi, USB-C
• Indicadores: LEDs de estado del jig y del módulo
• Software: rpi-sb-provisioner (secure boot, cifrado de disco, instalación de SO)
• Alimentación: 12 V a 2 A (24 W) DC
• Dimensiones: 170 mm x 181,5 mm x 153 mm
• Peso: 1.796 g
• Compatibilidad: Raspberry Pi Compute Module 5 (todas las variantes)
• Referencia: SC2357

Contenido del paquete:

• 1x Raspberry Pi Compute Module 5 Programming Jig
• 1x Fuente de alimentación 12 V 2 A con adaptadores UK, EU, US y AUS
• 1x Cable RJ45
• 1x Antena
• 5x Pogo pins de repuesto
• 1x Pinzas
