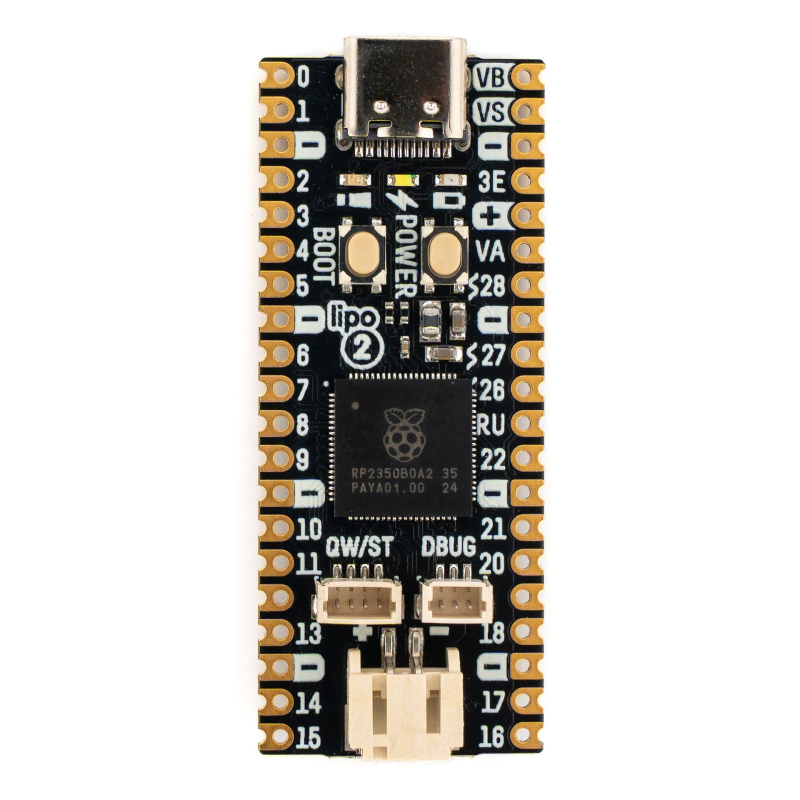

PIMORONI PICO LIPO 2: RP2350 CON BATERÍA, 16 MB FLASH Y 8 MB PSRAM

Pimoroni Pico LiPo 2 es la versión ampliada de una Raspberry Pi Pico 2: mismo formato de 2 × 20 pines, mismo microcontrolador RP2350, pero con todo lo que suele faltar en la placa base. Monta la variante RP2350B, que expone 26 GPIO, y añade 16 MB de flash con XiP y 8 MB de PSRAM. Ese extra de memoria marca la diferencia al mover pantallas de alta resolución, buffers de audio o modelos ligeros de inferencia en MicroPython o C/C++.

Alimentación autónoma sin circuitería extra

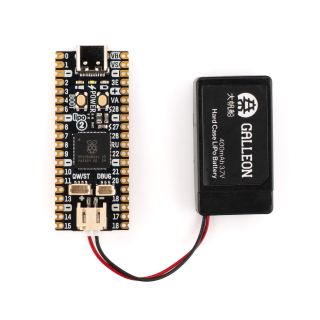

El punto fuerte es la gestión de batería LiPo a bordo. Conectas una celda LiPo o LiIon al conector JST-PH de dos polos (polaridad marcada en la placa), enchufas el USB-C y la placa se ocupa de cargar a 215 mA. Un XB6096I2S protege la batería contra sobredescarga y cortocircuito. Dos LEDs indican encendido y estado de carga, y hay un botón de power físico para apagar el proyecto sin desconectar nada. Ideal para wearables, registradores de datos portátiles, robots pequeños o cualquier montaje que deba funcionar lejos de un enchufe.

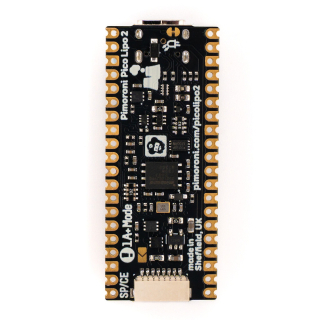

Para consumos muy bajos puedes cortar la pista del LED de alimentación en la parte trasera. Si necesitas más de 800 mA, un puente marcado "+1A Mode" salta la protección, siempre que tu batería lo soporte.

Conexiones sin soldador

Tres conectores JST-SH resuelven la mayoría de ampliaciones:

• Qw/ST (Qwiic / STEMMA QT) para sensores y breakouts I2C
• SP/CE para dispositivos SPI o serie, incluido el módulo inalámbrico RM2
• Debug SWD de 3 pines para programar y depurar con Raspberry Pi Debug Probe

El botón BOOT sirve para entrar en modo DFU y también como botón de usuario (GP45, activo a nivel bajo). El LED de usuario va a GP25, igual que en una Pico estándar, así que los ejemplos habituales funcionan sin cambios. Es compatible con los add-ons de Raspberry Pi Pico (Display Pack, Enviro+, GFX Pack y similares).

Nota sobre el RP2350 A2: las unidades actuales usan la revisión A2 del chip, afectada por el erratum RP2350-E9. Si tu diseño lleva entradas a nivel bajo, puede que necesites resistencias pull-down externas de 8,2 kΩ o menos

Especificaciones técnicas

• Microcontrolador: RP2350B, doble Arm Cortex-M33 hasta 150 MHz, 520 KB SRAM
• Flash: 16 MB QSPI con soporte XiP
• PSRAM: 8 MB
• Cargador: MCP73831, corriente de carga 215 mA
• Protección de batería: XB6096I2S
• Tensión de entrada: 3 V a 5,5 V
• Regulador 3,3 V a bordo, hasta 600 mA
• Conector de batería: JST-PH de 2 polos
• USB-C para alimentación, programación y datos
• Conectores Qw/ST (I2C), SP/CE (SPI/serie) y debug JST-SH de 3 pines
• Botones: power y BOOT/usuario
• LEDs: alimentación, carga y usuario
• 2 filas de 20 pines con 26 GPIO, serigrafía legible
• VBus Sense en GP24, VBat Sense en GP43
• Dimensiones: aprox. 53 × 21 × 10 mm (con conectores)
• Referencia: PIM775

Contenido del paquete

• 1 × Pimoroni Pico LiPo 2

Batería, cables y pines no incluidos. Usa únicamente baterías LiPo o LiIon y protege la celda frente a golpes o perforaciones.
