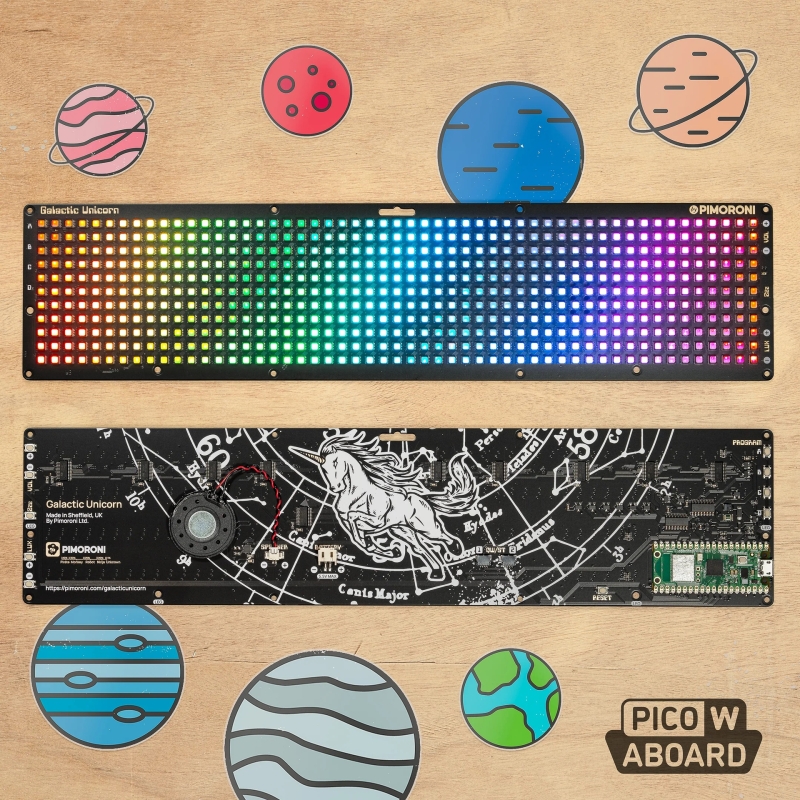

GALACTIC UNICORN (PICO W A BORDO)

Galactic Unicorn es una matriz de LED RP2040 muy bonita, todo en uno, perfecta para transmitir información de forma fabulosa (o para adornar tu escritorio, makingspace o imaginarium). Hay un montón de características a bordo de esta, ¡aquí están algunas de nuestras favoritas!



🌈 583 LED RGB cuidadosamente dispuestos en una cuadrícula de 53 x 11, todos con control individual de color y brillo.



📷 Se ve genial en vídeo: invocar la magia del RP2040 significa que podemos actualizar los LED realmente rápido (medimos alrededor de 300 fps con una precisión de 14 bits). Esto significa que no hay estroboscópica desagradable, artefactos o brillo escalonada cuando se filma, por lo que es perfecto para añadir al fondo de su configuración de streaming.



🌍 Conectividad inalámbrica de 2,4 GHz (cortesía de la Raspberry Pi Pico W) para que puedas usarla para mostrar todo tipo de datos interesantes de Internet.



También tiene un amplificador integrado y un pequeño altavoz para alertas y *ruidos futuristas* y un conector de batería para que puedas alimentarlo sin tener que conectarlo a un puerto USB. Cada Galactic Unicorn viene con un par de elegantes patitas metálicas para que pueda sostenerse por sí solo (y tiene una selección de orificios de montaje si prefieres hacer otra cosa).



Utilízalo para hacer un reloj muy elegante, una pantalla meteorológica muy elegante o una salida muy elegante para sensores (hay disponibles otros casos de uso muy elegantes).


¿Qué hay de nuevo? 🕶

El gran cambio es que hemos cambiado a un nuevo tipo de LED que son más grandes, más brillantes y han construido en la difusión y se ven absolutamente *chefs kiss.



También hemos movido los botones en la parte posterior para un aspecto más elegante, ha añadido una rejilla en frente de donde se encuentra el altavoz, e hizo un montón de otros pequeños cambios que significa la versión de lanzamiento de GalUni es realmente super agradable.

Características

• Raspberry Pi Pico W a bordo
  • Doble Arm Cortex M0+ funcionando a 133MHz con 264kB de SRAM
  • 2MB de QSPI flash soportando XiP
  • Alimentado y programable por USB micro-B
  • Tecnología inalámbrica de 2,4 GHz
• 583 LED RGB en una cuadrícula de 53 x 11
  • LED de 3,5 mm con aperturas cuadradas redondeadas
  • Espaciado entre LED de 6 mm
  • Controlados por 10 controladores LED de corriente constante FM6047
• Amplificador mono I2S MAX98357 de 3,2 W (con altavoz de 30 mm y 1 W)
• Fototransistor para detección de luz
• 9 botones táctiles de usuario
• Botón de reinicio
• 2x conectores Qw/ST (Qwiic/STEMMA QT)
• Conector JST-PH para conectar una batería (5,5 V máx.)
• Totalmente montado
• No requiere soldadura
• Librerías C/C++ y MicroPython
• Esquema

El kit incluye

• Galactic Unicorn (con altavoz incorporado)
• 2 x patas metálicas
• Cable USB A a micro-B

Software

Para facilitar la puesta en marcha, Galactic Unicorn viene precargado con MicroPython y una demo de ejemplos.



Si utilizas C/C++ o MicroPython pirata para programar tu Unicorn, tendrás acceso a nuestra biblioteca PicoGraphics, que incluye prácticas funciones para mostrar texto, formas e imágenes. También puedes controlar el color y el brillo de cada píxel individualmente, ¡por supuesto!



MicroPython

• (Aprende) Primeros pasos con Raspberry Pi Pico
• Descarga MicroPython pirata (necesitarás el `Galactic Unicorn` .uf2)
• Ejemplos
• Referencia de la función Galactic Unicorn
• Referencia de funciones Picographics
• Preguntas frecuentes sobre MicroPython (y solución de problemas)

C/C++

• Ejemplos
• Referencia de la función Galactic Unicorn
• Referencia de la función Picographics

No son los LED RGB de todos los días

En nuestro software, utilizamos las PIO (entradas/salidas programables) de Pico W para controlar los LED. Internamente, Galactic Unicorn aplica la corrección gamma a los datos de imagen suministrados y actualiza la pantalla con una precisión de 14 bits, lo que da como resultado una salida visual extremadamente lineal, incluso en el extremo inferior.



La pantalla se actualiza unas 300 veces por segundo (¡300 fps!), lo que permite una estabilidad sólida como una roca incluso cuando se está filmando, sin manchas ni parpadeos incluso en movimiento.

Conexión de Breakouts

Los conectores Qw/ST de Galactic Unicorn facilitan enormemente la conexión de breakouts Qwiic o STEMMA QT. Si tu breakout tiene un conector QW/ST, puedes conectarlo directamente con un cable JST-SH a JST-SH.



Notas

• Medidas: 330 x 78 x 10.3 mm (L x A x P, aprox)
• Los 8 agujeros de montaje son M2, a 3mm del borde, e igualmente espaciados 108mm horizontalmente y 72mm verticalmente. Los orificios de las patas son de M2,5.
• ¿Quieres cortar con láser tu propio difusor o diseñar una carcasa? Aquí hay algunos archivos .dxf para el contorno del tablero:
  • sólo con agujeros de montaje en las esquinas
  • con todos los agujeros
• ¡Estadísticas de consumo de energía! ⚡ Hemos medido el consumo de Galactic Unicorn en poco más de 1A a brillo máximo, blanco total. A la hora de elegir una batería, ten en cuenta que los LED se verán mejor cuando tengan acceso a al menos 3,6 V de potencia. A niveles de voltaje más bajos, empezarás a ver que los elementos azules de los LED se desvanecen, algo que empieza a notarse a partir de los 2,9 V. Para obtener los mejores resultados cuando se ejecuta en la batería, le sugerimos la alimentación de este con un LiPo grueso.
• Ten en cuenta que Galactic Unicorn no tiene hardware de carga de batería a bordo, por lo que tendrás que cargar tu batería LiPo con un cargador de batería independiente (como un LiPo Amigo).
• ¡Alerta de circulo! 🟪🔵 Algunos lotes de Galactic Unicorns tienen LEDs con aperturas más redondeadas (aunque las especificaciones y el brillo de los LEDs siguen siendo los mismos). Todos tienen buen aspecto, pero si quieres un par (o un establo) de Galactic Unicorn perfectamente conjuntados visualmente, probablemente sea mejor comprarlos al mismo tiempo.
