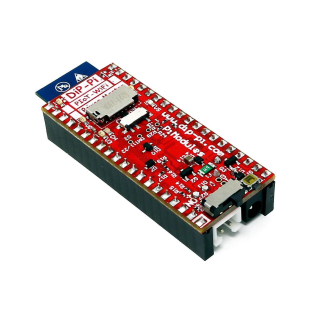

DiP-Pi PICO PIoT

13,18 €
10,55 € Ahorras 20%

10,55 € (Sin impuestos)

Cantidad

+75 disponibles, ¡ recíbelo mañana viernes !
Estimación en península con envío urgente y pago inmediato
Envío desde 4,09 € (IVA incluido)

DiP-Pi PIoT es un sistema avanzado de conectividad WiFi con interfaces de sensores integrados que cubren la mayoría de las posibles necesidades de las aplicaciones IoT basadas en Raspberry Pi Pico. Puedes alimentar el sistema con hasta 1,5A@4,8V desde 6-18 VDC en varios esquemas de alimentación como coches, plantas industriales, etc., además del micro-USB original de la Raspberry Pi Pico.

Soporta baterías LiPo o Li-Ion con cargador automático, así como la conmutación automática de la alimentación por cable a la alimentación por batería o a la inversa (funcionalidad UPS) cuando se pierde la alimentación por cable. La fuente de alimentación extendida (EPR) está protegida con un fusible reajustable PPTC, polaridad inversa, así como ESD. El DiP-Pi PIoT contiene un botón de RESET integrado en la Raspberry Pi Pico, así como un interruptor deslizante ON/OFF que actúa sobre todas las fuentes de alimentación (USB, EPR o batería). El usuario puede monitorizar (a través de los pines A/D de la Raspberry Pi Pico) el nivel de la batería y el nivel del EPR con los convertidores A/D de PICO. Ambas entradas A/D están puenteadas con resistencias 0402 (0 OHM) por lo que si por alguna razón el usuario necesita utilizar esos pines PICO para su propia aplicación puede ser fácilmente eliminado.

El cargador carga automáticamente la batería conectada (si se usa) pero además el usuario puede encender/apagar el cargador si su aplicación lo necesita. El DiP-Pi PIoT puede ser utilizado para sistemas IoT alimentados por cable, pero también para sistemas alimentados por batería pura con ON/OFF.

El estado de cada fuente de alimentación se indica mediante LEDs informativos separados (VBUS, VSYS, VEPR, CHGR, V3V3).

El usuario puede utilizar cualquier capacidad de tipo LiPo o Li-Ion; sin embargo, debe tener cuidado de utilizar baterías protegidas por PCB con una corriente de descarga máxima permitida de 2A. El cargador de baterías integrado está configurado para cargar la batería con una corriente de 240mA. Esta corriente se ajusta mediante una resistencia, por lo que si el usuario necesita más/menos puede cambiarlo él mismo.

El DiP-Pi PIoT también está equipado con el módulo clon WiFi ESP8266 con antena integrada. Esta característica abre una amplia gama de aplicaciones IoT basadas en ella.

Además de todas las características anteriores, el DiP-Pi PIoT está equipado con sensores incrustados de 1-Wire, DHT11/22 e interfaces de tarjeta micro-SD. La combinación de la alimentación extendida, la batería y las interfaces de los sensores hacen que el DiP-Pi PIoT sea ideal para aplicaciones IoT como registrador de datos, monitorización de plantas, monitorización de refrigeradores, etc.

La DiP-Pi PIoT está soportada con un montón de ejemplos listos para usar escritos en Micro Python o C/C++.

Características físicas:

  • Módulo WiFi ESP8266 (clon)
  • Dos conectores hembra
  • Conector de batería de 2,5mm
  • Conector DC Jack 3,4/1,3 - 3,5/1,3 mm EPR 6V-18V
  • Interruptor deslizante ON/OFF
  • Botón RESET
  • Interruptor deslizante de carga de firmware ESP8266
  • Conector de tarjeta micro-SD

Información:

  • Dimensiones 21mm x 51mm
  • Compatible con el pinout de Raspberry Pi Pico
  • LED informativos independientes (VBUS, VSYS, VEPR, CHGR, V3V3)
  • Botón RESET de Raspberry Pi Pico
  • Interruptor deslizante ON/OFF que actúa sobre todas las fuentes de alimentación (USB, EPR, batería)
  • Alimentación Externa 6-18V DC (Coches, Aplicaciones Industriales, etc.)
  • Monitorización del nivel de alimentación externa (6-18VDC)
  • Monitorización del nivel de la batería
  • Protección de polaridad inversa
  • Protección por fusible PPTC
  • Protección ESD
  • Cargador de batería automático (para LiPo y Li-Ion protegidas por PCB - 2A máx.) Control automático/de usuario
  • Cambio automático de la alimentación por cable a la alimentación por batería y viceversa (función de SAI)
  • Se pueden utilizar varios esquemas de alimentación al mismo tiempo con alimentación por USB, alimentación externa y alimentación por batería
  • 1,5A@4,8V Convertidor Buck en EPR
  • LDO de 3,3V@600mA integrado
  • Conectividad WiFi del clon ESP8266
  • Interruptor de carga de firmware de ESP8266
  • Interfaz de 1-Wire integrada
  • Interfaz DHT-11/22 integrada
Nuevo
DiP-0001

Ficha de datos

Almacenamiento externo
MicroSD (no incluida)
Conectividad red
WiFi b/g/n
Voltaje
Micro USB, 6-18V DC
Sensores
Conector para DHT11/22, 1-Wire
Niveles lógicos
3,3V
Compatibilidad
Raspberry Pi Pico
Dimensiones
21x51mm
Datasheet
https://pimodules.com/download/dip-pi-piot-technical-specifications
Página oficial
https://dip-pi.com/piot
Documentación
https://dip-pi.com/installation-and-operating-manuals
Software
https://dip-pi.com/ready-to-use-examples
Incluye
Conector DC Jack macho soldar
