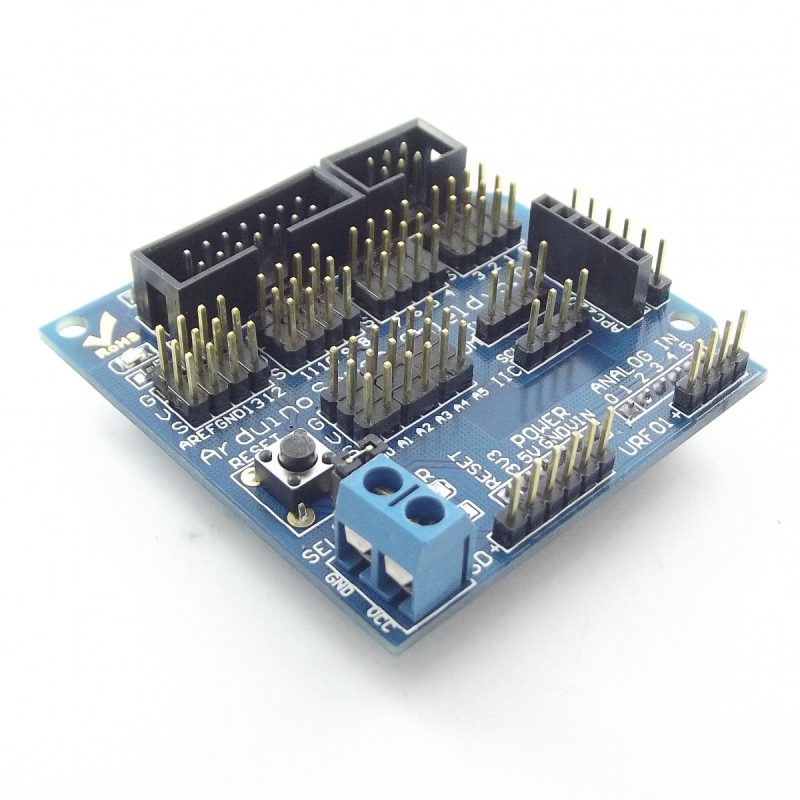

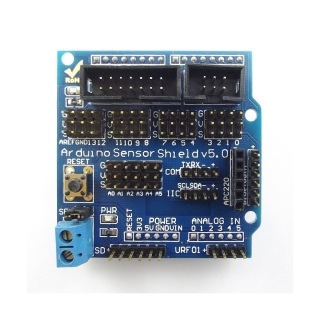

ARDUINO SENSOR SHIELD V5

El Arduino Sensor Shield v5.0 es una placa de expansión diseñada específicamente para trabajar con placas Arduino. Esta placa permite una fácil conexión y control de una amplia variedad de sensores y dispositivos electrónicos, lo que la convierte en una herramienta ideal para proyectos de electrónica y robótica.



Características:

• Conectores compatibles con Arduino: El sensor shield se conecta directamente a una placa Arduino, aprovechando todas las funcionalidades y pines disponibles.
• Conectores de sensor: La placa cuenta con múltiples conectores para sensores analógicos y digitales, lo que permite la conexión rápida y sencilla de sensores populares, como sensores de temperatura, de luz, de sonido, de movimiento, entre otros.
• Conectores de actuador: Además de los conectores de sensor, el sensor shield dispone de conectores para actuadores, como motores y servomotores, permitiendo el control y la interacción con el entorno físico.
• Regulador de voltaje: El shield incorpora un regulador de voltaje integrado que permite alimentar los sensores y actuadores de manera independiente, evitando posibles fluctuaciones en el suministro eléctrico.
• Interruptores de configuración: El sensor shield cuenta con interruptores de configuración que permiten habilitar o deshabilitar los pines de entrada/salida correspondientes a cada uno de los conectores, lo que facilita el ajuste y la personalización según las necesidades del proyecto.

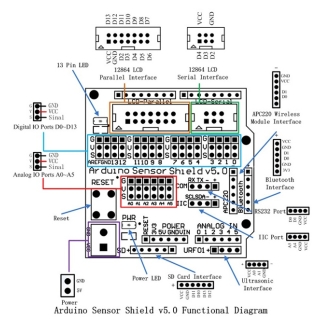

Características técnicas:

• Voltaje de Operación: 5V DC
• Compatible con Arduino UNO, MEGA, LEONARDO, DUE
• 14 Puertos I/O
• 6 Puertos de Entrada Analógica
• Puerto UART
• Puerto I2C
• Puerto para módulo inalámbrico APC220
• Puerto para módulo Bluetooth HC06 o HC05
• Puerto para módulo SD card
• Puerto para URF01+
• Puerto para LCD paralelo
• Puerto para LCD serie
• Led Power y Led L (Pin 13)
• Pulsador Reset
• Conector para alimentación externa (servos)

Ejemplos de uso:

• Monitorización ambiental: Utiliza el sensor shield para conectar sensores de temperatura, humedad, y calidad del aire, permitiendo la monitorización y el control de las condiciones ambientales en un hogar inteligente o en un invernadero automatizado.
• Robótica: Conecta servomotores y sensores de ultrasonido al shield para construir un robot autónomo. Los sensores podrían utilizarse para detectar obstáculos, mientras que los servomotores permitirían el movimiento y la interacción con el entorno.
• Automatización del hogar: Utiliza el sensor shield junto con sensores de movimiento y actuadores como luces y persianas motorizadas para crear un sistema de automatización del hogar. Los sensores de movimiento pueden activar los actuadores correspondientes para encender o apagar las luces y controlar las persianas de forma automática.
• Proyectos de seguridad: Conecta sensores de vibración y de detección de gas al sensor shield para crear un sistema de seguridad. Los sensores podrían utilizarse para detectar movimientos no autorizados o la presencia de gases peligrosos, activando alarmas o enviando notificaciones en tiempo real.

Arduino Sensor Shield v5.0 es una placa de expansión altamente versátil y fácil de usar que amplía las capacidades de una placa Arduino. Con sus múltiples conectores para sensores y actuadores, el shield brinda numerosas posibilidades para la creación de proyectos electrónicos y robóticos, desde el monitorización ambiental hasta la automatización del hogar y la seguridad.
