MODULO DRIVER ULN2003 + MOTOR STEPPER 28BYJ-48

El Kit Módulo Driver ULN2003 + Motor Stepper 28BYJ-48 es una solución completa para proyectos de automatización y robótica que requieren movimientos precisos y controlados. Este conjunto incluye un motor paso a paso unipolar de 5V DC con capacidad de hasta 4076 pasos por vuelta (en modo paso completo), junto con su placa controladora ULN2003 compatible con cualquier microcontrolador o plataforma de desarrollo como Arduino, Raspberry Pi o ESP32.

Características Técnicas

Motor 28BYJ-48:

• Voltaje de operación: 5V DC
• Número de fases: 4
• Relación de reducción: 1:64
• Ángulo de paso: 5.625° (64 pasos por vuelta)
• Frecuencia: 100Hz
• Resistencia DC: 50Ω ±7%
• Torque mínimo: >34.3mN.m (3.5 kg.cm)
• Consumo de corriente: <120mA
• Temperatura de operación: -20°C a +40°C
• Peso: aproximadamente 30g

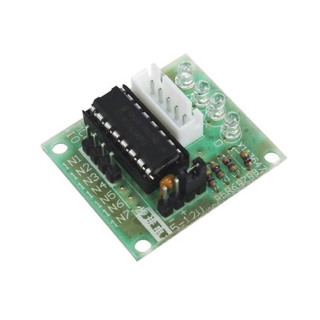

Módulo Driver ULN2003:

• Chip principal: ULN2003A (Array de transistores Darlington)
• Voltaje de operación: 5-12V DC
• Pines de entrada: IN1, IN2, IN3, IN4
• LEDs indicadores: 4 (uno por cada fase)
• Conector para motor: JST-XH de 5 pines
• Jumper de alimentación: Permite seleccionar la fuente de alimentación externa o desde el microcontrolador

Modos de Operación

El motor puede funcionar en diferentes modos que afectan su precisión y torque:

• Modo paso completo: 32 pasos por vuelta (antes de la reducción)
• Modo medio paso: 64 pasos por vuelta
• Modo micropaso: Hasta 4076 pasos por vuelta con controladores especializados

Aplicaciones y Ejemplos de Uso

El kit motor paso a paso 28BYJ-48 con driver ULN2003 es ideal para:

• Robótica educativa: Perfecto para enseñar conceptos de motores paso a paso y control de movimiento.
• Proyectos DIY de automatización: Ideal para crear sistemas de riego automático, comederos para mascotas o persianas automatizadas.
• Pequeños robots articulados: Excelente para brazos robóticos de baja carga o robots exploradores.
• Posicionamiento de sensores: Permite girar sensores como ultrasonidos HC-SR04 o cámaras para escaneo del entorno.
• Equipos de medición: Útil en estaciones meteorológicas para posicionar veletas o anemómetros.
• Impresoras 3D y CNC caseras: Como actuador para ejes de baja carga o extrusores.
• Plataformas giratorias: Para escáneres 3D, exposiciones de productos o plataformas de fotografía 360°.
• Sistemas de seguimiento solar: Para posicionar paneles solares pequeños hacia la fuente de luz.

Ventajas del Kit

• Bajo costo: Excelente relación calidad-precio para proyectos maker.
• Facilidad de uso: Compatible con bibliotecas Arduino como Stepper.h o AccelStepper.
• Versatilidad: Funciona con múltiples plataformas de desarrollo.
• Precisión: Permite movimientos exactos para aplicaciones de posicionamiento.
• Confiabilidad: Motor robusto con larga vida útil y resistencia al desgaste.
• Bajo consumo energético: Ideal para proyectos con baterías o energía solar.

Recomendaciones de Uso

• Para obtener el máximo torque, utilice una fuente de alimentación externa para el motor.
• La velocidad máxima recomendada es de 15 RPM para evitar pérdida de pasos.
• Para aplicaciones de posicionamiento preciso, implemente algoritmos de aceleración y desaceleración.
• Evite cargas laterales excesivas en el eje del motor para prevenir desgaste prematuro.
