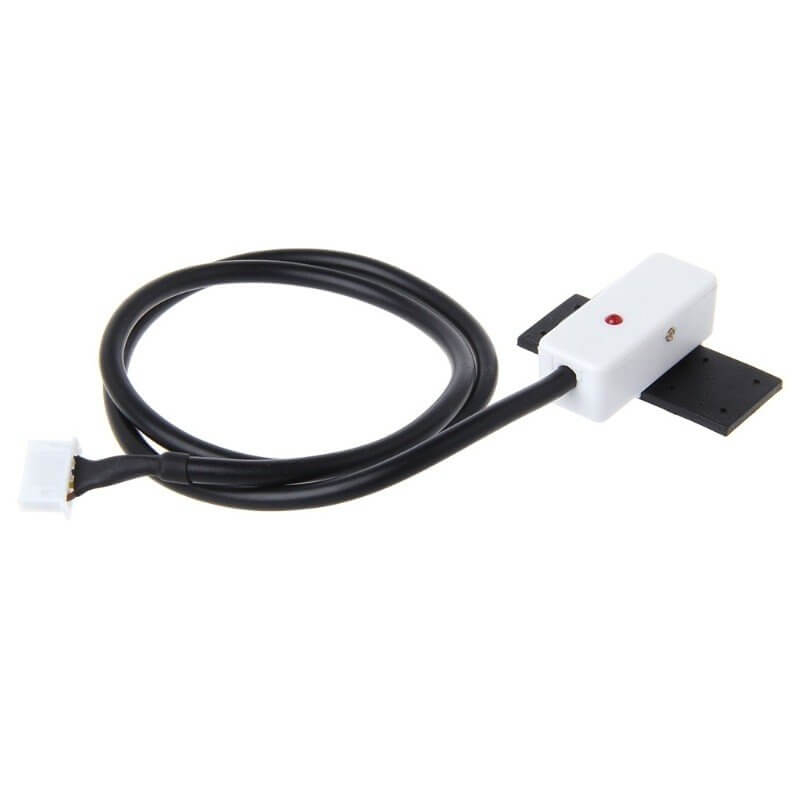

SENSOR DE LIQUIDOS CAPACITIVO SIN CONTACTO (RECTANGULO)

Este práctico sensor se abraza a una tubería o se acopla a un tanque y permite detectar si hay liquido dentro o está pasando agua por la tubería. Todo sin contacto con el liquido ni hacer agujeros. Esto permite detectar cualquier tipo de líquido incluido ácidos o líquidos corrosivos.

Lleva protección IP65 por lo que no se verá afectado si le cae liquido encima.

Es capaz de detectar el liquido incluso hasta 1cm de distancia, con un error de +/-1,5mm. Esto permite usarlo con tuberías o tanques con paredes muy gruesas o diámetros grandes.

La forma rectangular del sensor permite abrazarlo a una tubería de hasta 2mm de diámetro. Se incluye una brida para poder acoplar el sensor a una tubería o bien puedes pegarlo con cinta de doble cara a otras superficies planas.

Dispone de un cable de 45cm con conector con cuatro pines:

• Negro: N/C (no usado)
• Azul: GND
• Amarillo: OUT
• Marrón: VIN

Es compatible con Arduino y puedes alimentarlo con entre 5 y 24V.

El uso es realmente sencillo. Alimenta el sensor con VIN y GND. Una vez detecte líquido, la salida OUT pasará a alto (=VIN). Sin líquido, el nivel de OUT es bajo. Incluye un LED rojo que coincide con la señal OUT, por lo que incluso no tiene por que usarse con un microcontrolador. El LED ya indica directamente la presencia o no de líquido.

Usa dos sensores junto con Arduino para determinar cuando un tanque está lleno o vacío.

Dispone de un pequeño potenciómetro en un lado que permite ayustar la sensibilidad de la detección.
