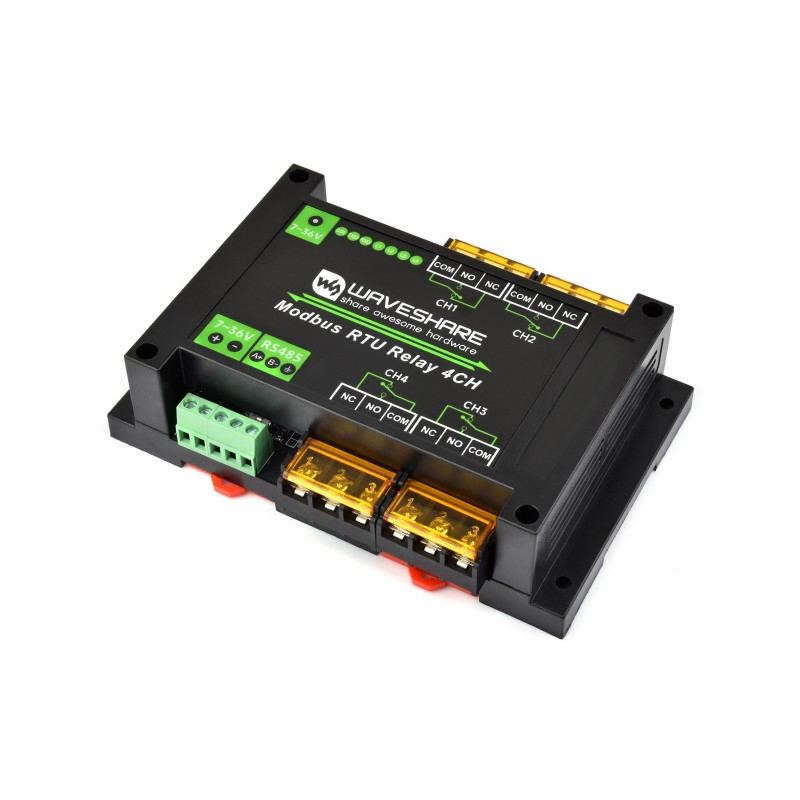

En el mundo de la automatización industrial y el control de sistemas, contar con componentes fiables y versátiles marca la diferencia en cualquier proyecto. El Módulo de Relé Industrial Modbus RTU 4CH de Waveshare se presenta como una solución robusta y eficiente para el control remoto de dispositivos eléctricos a través del protocolo Modbus RTU.
Este avanzado módulo industrial de 4 canales está diseñado para ser controlado mediante bus RS485, utilizando el protocolo estándar Modbus RTU. Su diseño incorpora múltiples circuitos de protección que garantizan un funcionamiento seguro y estable incluso en los entornos industriales más exigentes.
La combinación de comunicación rápida, estabilidad excepcional y máxima fiabilidad convierte a este módulo en una elección ideal para equipos de control industrial y aplicaciones con altos requisitos de comunicación.
Este módulo requiere una fuente de alimentación externa de 7~36V que no está incluida.
Características técnicas
El Módulo de Relé Modbus RTU 4CH destaca por su versatilidad y robustez. Cuenta con direcciones de dispositivo configurables (1~255), lo que permite conectar múltiples módulos en cascada sobre el mismo bus RS485, ampliando las posibilidades de control en sistemas complejos.
Una de sus funcionalidades más prácticas es la capacidad de programar encendidos y apagados intermitentes. Mediante argumentos específicos en los comandos, es posible activar un relé durante un tiempo determinado y que se cierre automáticamente, facilitando la automatización de procesos temporizados.
El módulo incorpora un regulador de voltaje que soporta una amplia gama de alimentación entre 7V y36V, adaptándose a diferentes entornos de trabajo. Su diseño incluye aislamiento de alimentación unibody que proporciona un voltaje aislado estable, eliminando la necesidad de fuentes de alimentación adicionales para el terminal aislado.
Protecciones avanzadas para máxima seguridad
La seguridad y la fiabilidad son aspectos fundamentales en este módulo. Incorpora aislamiento magnético ADI unibody que permite el aislamiento de señales, proporcionando alta fiabilidad, fuerte resistencia a interferencias y bajo consumo energético.
El circuito cuenta con fusible rearmable y supresor de voltaje transitorio (TVS), que suprimen eficazmente las sobretensiones y los picos de voltaje transitorios, ofreciendo protección contra sobrecorriente, sobrevoltaje, rayos y descargas electrostáticas.

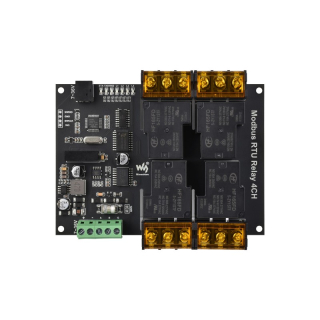

Además, el aislamiento mediante optoacoplador evita que el relé sea interferido por circuitos de alto voltaje, mientras que el chip controlador de relé dedicado, con protección de diodo flyback integrada, proporciona una capacidad de conducción más potente y estable.
El circuito de protección contra inversión de polaridad previene daños accidentales por conexiones incorrectas, añadiendo una capa adicional de seguridad durante la instalación y operación.
Especificaciones técnicas completas

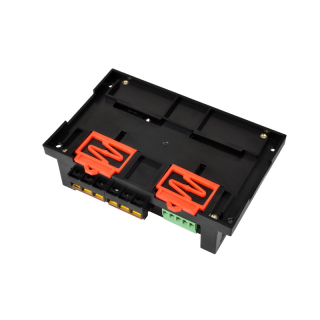

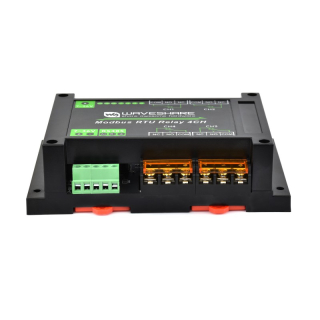

El Módulo de Relé Modbus RTU 4CH utiliza relés de alta calidad con una capacidad de contacto de hasta 30A a 250V AC o 30A a 28V DC, adecuados para controlar cargas significativas. Su carcasa de plástico ABS montada en riel facilita la instalación y garantiza un uso seguro en entornos industriales.

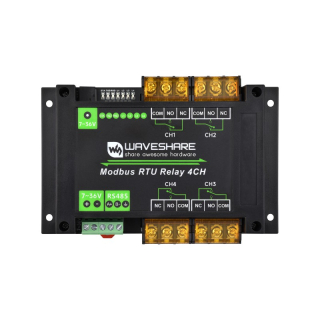

Para monitorizar el estado de funcionamiento, el módulo incluye 3 indicadores LED: STA (indicador de MCU, parpadea cuando la MCU funciona normalmente), TXD (indicador de transmisión, se ilumina al enviar datos) y RXD (indicador de recepción, se ilumina al recibir datos).
Formato de comunicación predeterminado: 9600, N, 8, 1
Canales de relé: 4
Forma de contacto: 1NO 1NC
Capacidad de contacto: ≤30A 250V AC o ≤30A 28V DC
Protocolo de comunicación: Protocolo estándar Modbus RTU
Dirección RS485: 1~255
Dimensiones: 145×90×40mm
Aplicaciones y usos prácticos
Este módulo de relé industrial es extremadamente versátil y puede utilizarse en numerosas aplicaciones:
Automatización industrial: Control de maquinaria, motores y sistemas de producción.
Domótica: Gestión de iluminación, climatización y otros sistemas en hogares inteligentes.
Control de procesos: Activación temporizada de válvulas, bombas y otros actuadores en procesos industriales.
Sistemas de seguridad: Control de accesos, alarmas y otros dispositivos de seguridad.
Gestión energética: Control de cargas eléctricas para optimización del consumo.
La capacidad de conectar múltiples dispositivos en cascada sobre el mismo bus RS485 permite crear sistemas de control distribuidos y escalables, adaptándose a proyectos de cualquier tamaño.
