PERFMATE PARA XIAO Y QT PY

El PerfMate para XIAO y QT Py es una placa de prototipo de estilo perfboard diseñada para darle una forma fácil de hacer que sus proyectos sean más permanentes y fiables, pasando de cables de salto sueltos y placas de pan de jengibre a una placa de circuito impreso soldada correctamente.

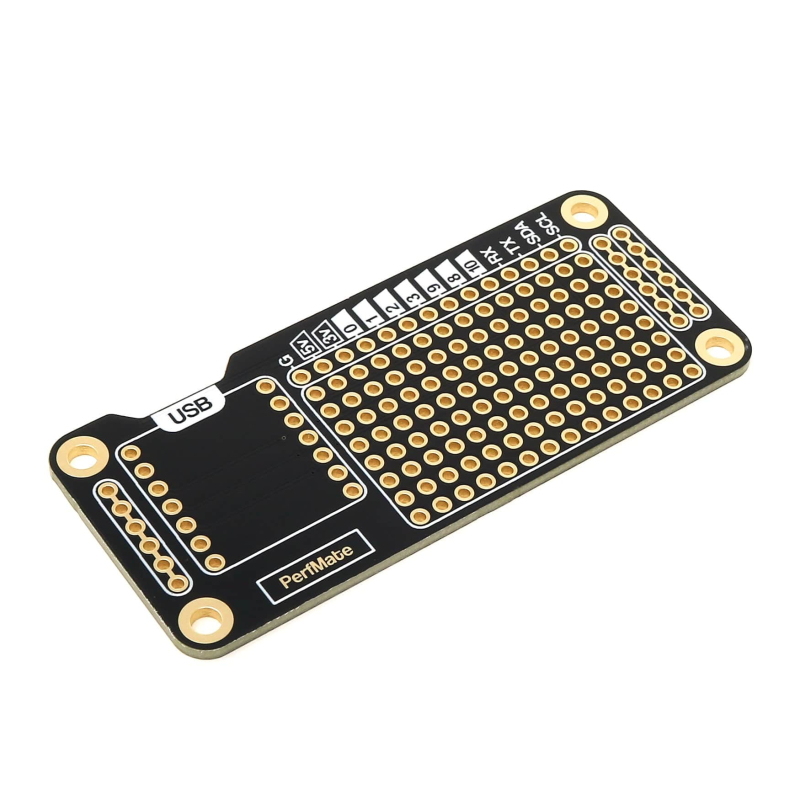

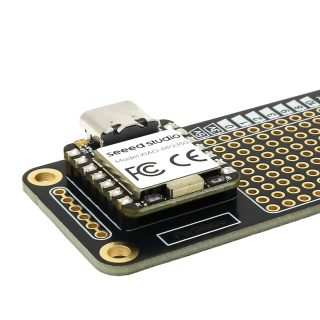

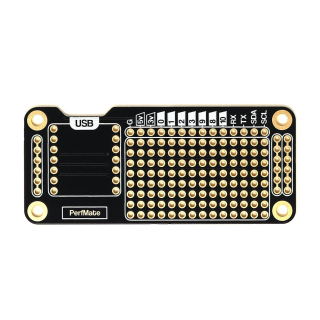

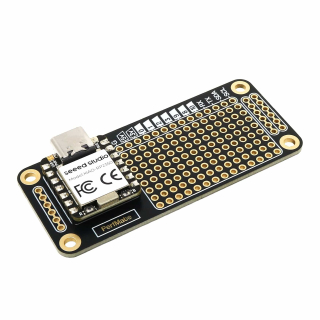

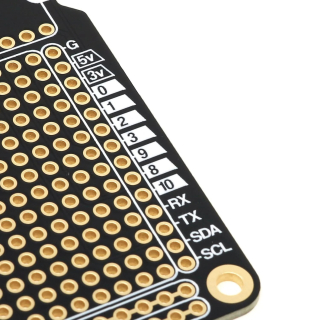

La placa tiene un área de soldadura perfboard-style de 14x8, con pads y agujeros no conectados. Los pines de IO de la XIAO están ordenados en la parte superior de esta área de prototipo, lo que facilita la conexión a la IO que necesita.

El PerfMate también incluye rails conectados en cada lado de la placa, ideales para hacer bancos de pads de alimentación para su proyecto. Estos rails están conectados en carriles, indicados por los puentes de pad de oro y los marcos blancos. Puede cortar los puentes de trazado entre los pads de rail si desea desconectarlos entre sí.

Planifique su circuito y pines, ajuste sus componentes a la placa y luego soldélos junto con cualquier conexión de cable de prototipo.

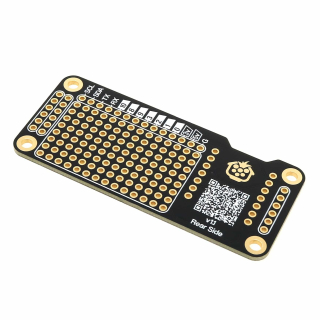

El PerfMate es ideal para proyectos electrónicos que requieren una placa de circuito impreso fiable y durable. Sus características incluyen ENIG (oro) placa de circuito impreso para resistencia a la oxidación y durabilidad, etiqueta de lado posterior para recordarle qué lado hacia arriba soldar la placa y agujeros de montaje M2,5 para una fácil fijación.

• Especificaciones técnicas:
  • Área de soldadura de 14x8
  • Pines de IO ordenados
  • Rails conectados en cada lado
  • Placa de circuito impreso ENIG (oro)
  • Etiqueta de lado posterior
  • Agujeros de montaje M2,5

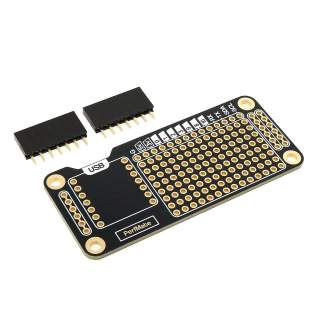

El paquete incluye:

• 1x PerfMate para XIAO y QT Py

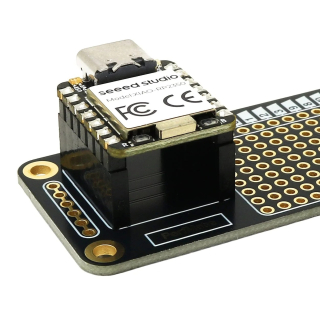

• 2x conectores hembra de 7 pines

El XIAO y el hardware de montaje (soportes) no están incluidos.
