ADAFRUIT KIT FEATHERWING MATRIZ RGB - PARA RP2040, M0 Y M4

¡Ahoy! Es hora de crear un proyecto de iluminación deslumbrante con nuestro nuevo RGB Matrix FeatherWing. Ahora puedes crear rápida y fácilmente proyectos con tus placas matriciales favoritas de 16 o 32 píxeles de altura. El uso de nuestra biblioteca de matrices RGB es fácil y funciona maravillosamente con cualquiera de nuestros Feathers basados en RP2040, M0 o M4.

Por favor, ten en cuenta: Este Wing sólo está probado/diseñado para trabajar con los Feathers RP2040, SAMD21 M0 y SAMD51 M4. No se puede utilizar con ningún otro tipo de Wing en este momento.

Este Wing se puede montar de dos maneras. Puedes soldar en un conector 2x8 IDC en la parte superior, a continuación, conecta el cable IDC que viene con tu matriz. Esto hace que sea fácil de apilar en la parte superior de su pluma. O bien, puedes soldar el conector 2x10 en la parte inferior del Wing, y luego apilar tu Feather en la parte superior. De esta manera, puede conectarlo directamente a la parte posterior de la matriz.

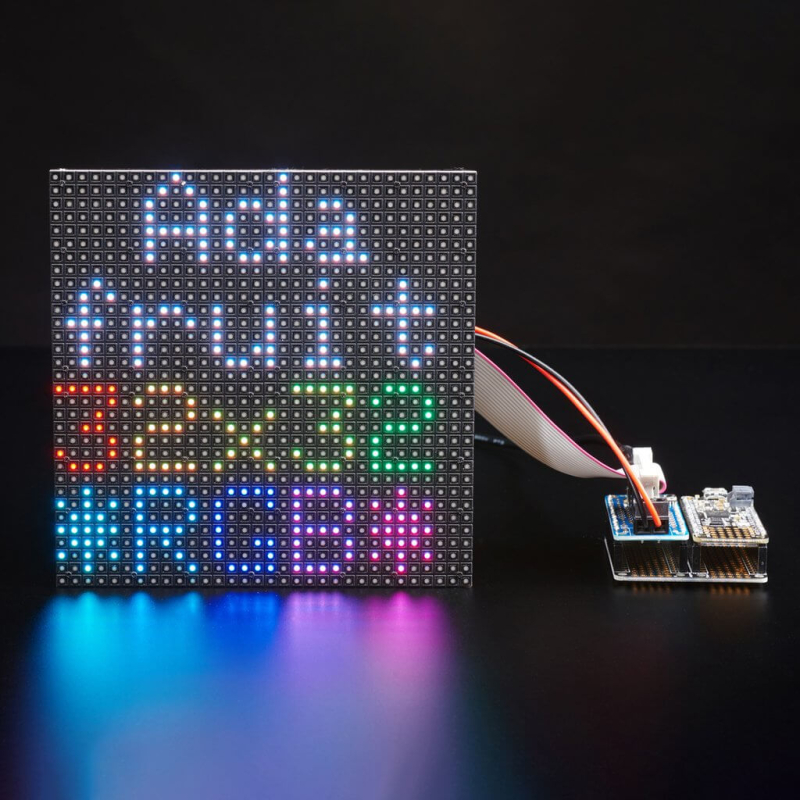

Este FeatherWing funcionará muy bien con cualquiera de nuestras matrices RGB de 16x32, 32x32 o 64x32, y es definitivamente la forma más fácil de brillar y volar.

Cualquiera que sea la forma en que decidas usarlo, puedes conectar una fuente de alimentación de 5V DC en la toma de 2,1mm DC. Esos 5V están protegidos por la polaridad y luego salen por el otro lado a un bloque de terminales de 5,08mm. Un regulador integrado proporcionará 3,3V a tu Feather para que no necesites un USB o una batería por separado, ¡esto hace que la construcción sea muy compacta!

Cada pedido viene con una PCB FeatherWing con piezas de montaje en superficie, un conector IDC 2x8, un conector hembra 2x10, un jack DC de 2,1mm, un bloque de terminales de 5,08mm y alguna tira de pines macho. Es posible que también quieras algunos conectores de apilamiento de Feather o cabezales hembra dependiendo de cómo planees conectar/apilar tu Feather.
