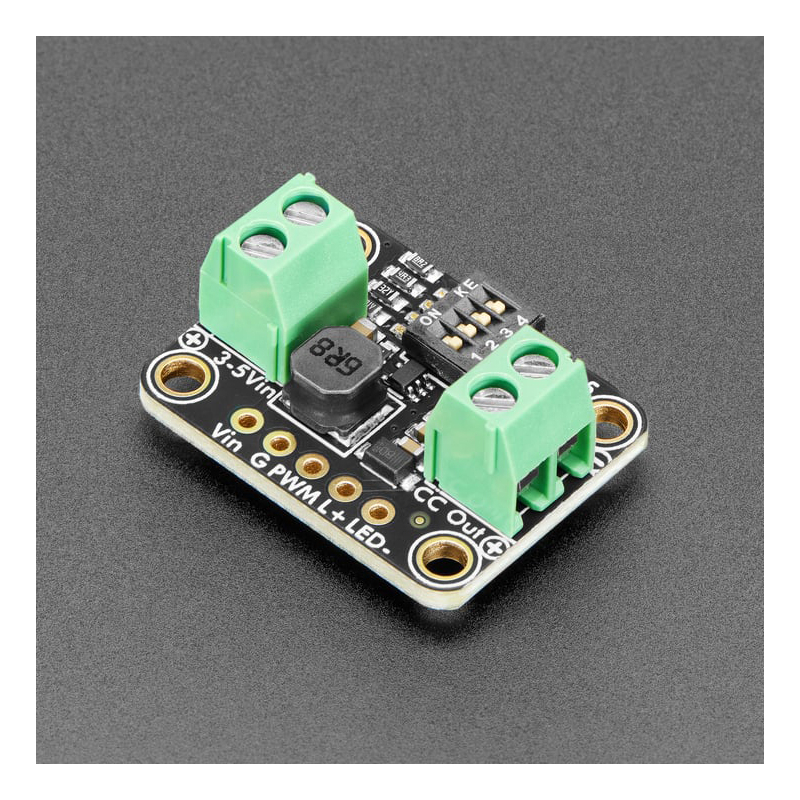

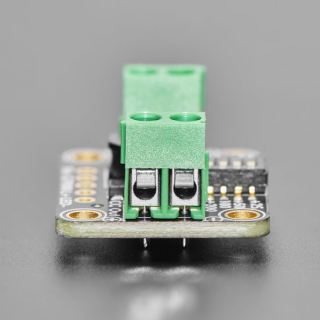

ADAFRUIT CONVERTIDOR ELEVADOR DE CORRIENTE CONSTANTE TPS61169 PARA LEDs - HASTA 40V Y 400mA

A diferencia de los conversores elevadores convencionales que generan una tensión fija, el convertidor de corriente constante TPS61169 eleva automáticamente la tensión de salida hasta alcanzar la corriente configurada. Esto lo convierte en la solución ideal para alimentar LEDs, que se especifican por corriente y no por tensión: basta conectar los LEDs en la salida, ajustar la corriente deseada con los micro interruptores DIP integrados y el circuito hace el resto.

Con una entrada de 3 a 5V DC, la placa puede generar hasta 40V en la salida, lo que permite alimentar filamentos LED de 12V, 24V o cadenas de LEDs en serie de alta tensión. Un ejemplo práctico: con 5V de entrada y una salida de 12V, se pueden obtener hasta 450 mA (limitados a 400 mA por los interruptores); para filamentos de 24V, la corriente disponible es de unos 225 mA. La fórmula de referencia es: Iout = (Vin × 1,2 A × 0,9) / Vout.

El chip incluye protección automática contra sobretensión en caso de que la salida quede en circuito abierto, interruptor interno de 1,2 A y operación silenciosa con eficiencia del 90%. La regulación por PWM permite controlar el brillo desde un microcontrolador como Arduino, Raspberry Pi o cualquier placa compatible. Ideal para iluminación maker, carteles de neón DIY, retroiluminación de pantallas con LEDs en serie o instalaciones de filamentos LED decorativos.

Nota: si la salida queda en cortocircuito o en circuito abierto, puede ser necesario reiniciar la alimentación para salir del modo de protección.

Especificaciones técnicas:

• Chip: TPS61169 (Texas Instruments)
• Tensión de entrada: 3 – 5V DC
• Tensión de salida máxima: 40V
• Corriente de salida máxima: 400 mA

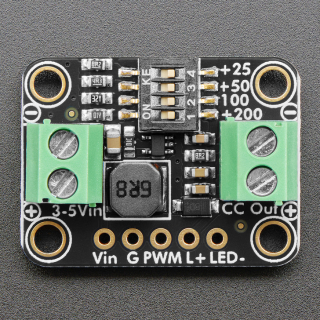

• Corriente ajustable mediante DIP switches: 25 mA / 50 mA / 100 mA / 200 mA (acumulables hasta 400 mA)
• Corriente por defecto: 25 mA
• Conmutador interno: 1,2 A
• Eficiencia: ~90%
• Control de brillo: entrada PWM
• Protección: sobretensión en salida abierta; requiere reinicio tras cortocircuito
• Dimensiones: 25,2 × 19,0 × 10,1 mm
• Peso: 3,8 g
• Cumple RoHS 2 (2011/65/EU y 2015/863/EU)

Contenido del paquete:

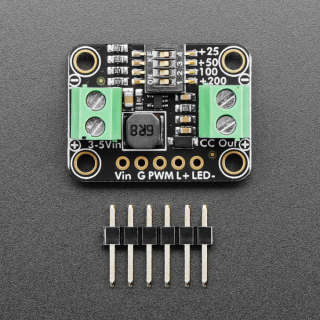

• 1 × Placa Adafruit TPS61169 totalmente ensamblada
• 1 × Tira de pines (sin soldar)
