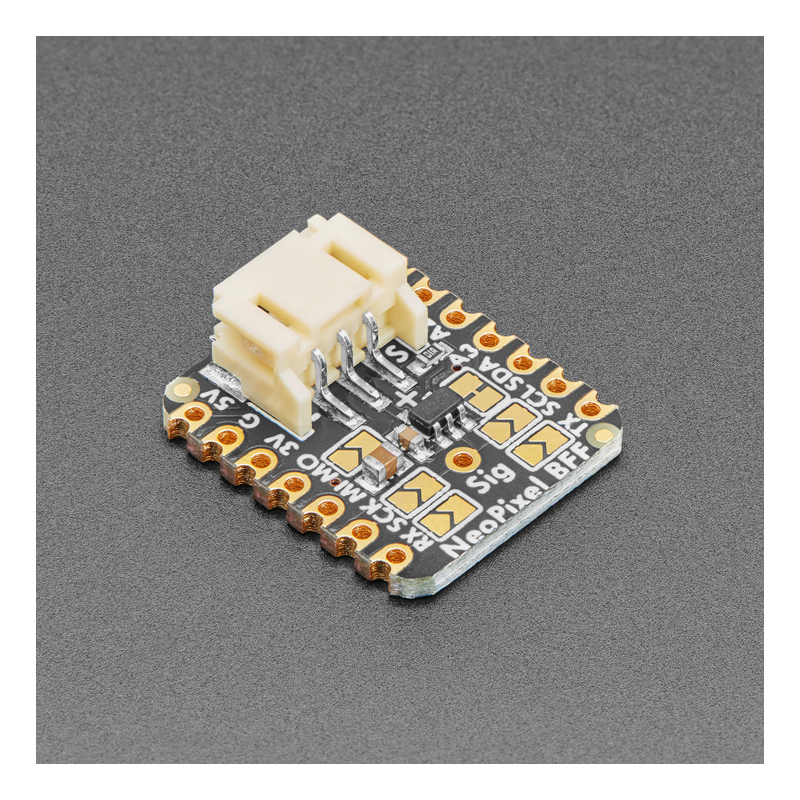

MÓDULO BFF DRIVER NEOPIXEL PARA QT PY Y XIAO — LEVEL SHIFTER 5V CON CONECTOR JST PH
- Driver NeoPixel compacto en formato BFF para placas QT Py y Xiao
- Level shifter 74AHCT125 integrado para señal de datos a 5V sin componentes externos
- Conector JST PH 2mm de 3 pines para conexión directa a tiras y anillos WS2812/WS2811
- Compatible con CircuitPython y Arduino; selección de pin de datos mediante jumper de soldadura
4,95 €
4,09 € (impuestos excl.)
+10 en stock para envío inmediato
Recíbelo el miércoles 14
Correos Express Paq24
·
4,95 € IVA incl. ·
península
Este producto es compatible con:
Xiao / Qt Py
Xiao / Qt Py
Tiendatec es distribuidor oficial de Adafruit. Las placas de Adafruit, como el Circuit Playground Express, son herramientas educativas potentes con sensores integrados para proyectos interactivos. Ofrecen documentación sólida y soporte comunitario, ideales para aprender electrónica y programación de manera divertida y accesible.
El módulo BFF Driver NeoPixel de Adafruit es una pequeña placa de expansión pensada para apilarse directamente sobre cualquier placa QT Py o Xiao, ocupando prácticamente el mismo espacio. Su nombre, BFF (Best Friend Forever), resume bien la idea: una placa auxiliar que se monta en la parte trasera de la placa principal y le añade la capacidad de manejar tiras LED NeoPixel WS2812/WS2811 sin circuitería adicional.
El elemento clave es el level shifter 74AHCT125, que eleva la señal de datos del pin A3 de 3,3V a 5V, el nivel que requieren los LEDs WS2812 para funcionar de forma fiable. La potencia y la señal desplazada se sacan por un conector JST PH 2mm de 3 pines, lo que permite conectar directamente tiras NeoPixel con ese mismo conector sin cables volantes. Es la solución habitual para proyectos de wearables, cosplay o instalaciones IoT compactas donde el espacio es limitado y se necesitan LEDs vistosos sin complicar el cableado.
La placa se puede soldar permanentemente sobre la QT Py o usar con pines macho y hembra para mantenerla extraíble. El pin de datos por defecto es A3, pero mediante jumpers de soldadura se puede reasignar a SCL, TX, RX, SCK o MOSI según las necesidades del proyecto. Eso da bastante flexibilidad para integrarlo con otros módulos sin conflictos de pines.
Un detalle a tener en cuenta: la alimentación de 5V llega directamente desde el USB a través del conector JST PH, y ese conector está limitado a unos 2A, lo que equivale aproximadamente a 30-60 LEDs NeoPixel en funcionamiento normal. Para instalaciones más grandes habrá que alimentar la tira por separado.
Especificaciones técnicas:
- Chip level shifter: 74AHCT125
- Tensión de datos de salida: 5V (referenciada al USB VBUS)
- Pin de datos por defecto: A3 (seleccionable por jumper: SCL, TX, RX, SCK, MOSI)
- Conector de salida: JST PH 2mm, 3 pines (5V, GND, Data)
- LEDs compatibles: WS2812, WS2811 y variantes NeoPixel
- Capacidad orientativa: hasta ~60 LEDs a brillo moderado
- Dimensiones: 20,9 x 17,9 x 7,2 mm
- Peso: 1,6 g
Contenido del paquete:
- 1x Placa Adafruit NeoPixel Driver BFF (montada y testada)
- Tira de pines para soldar
Comprar MÓDULO BFF DRIVER NEOPIXEL PARA QT PY Y XIAO — LEVEL SHIFTER 5V CON CONECTOR JST PH (P5645) de Adafruit
P5645
Ficha de datos
- Plataforma
- Xiao / Qt Py
- Dimensiones
- 20,9x17,9x7,2mm
- Documentación
- https://learn.adafruit.com/adafruit-neopixel-driver-bff
