MÓDULO SENSOR PIR SR602 INFRARROJO MINIATURA

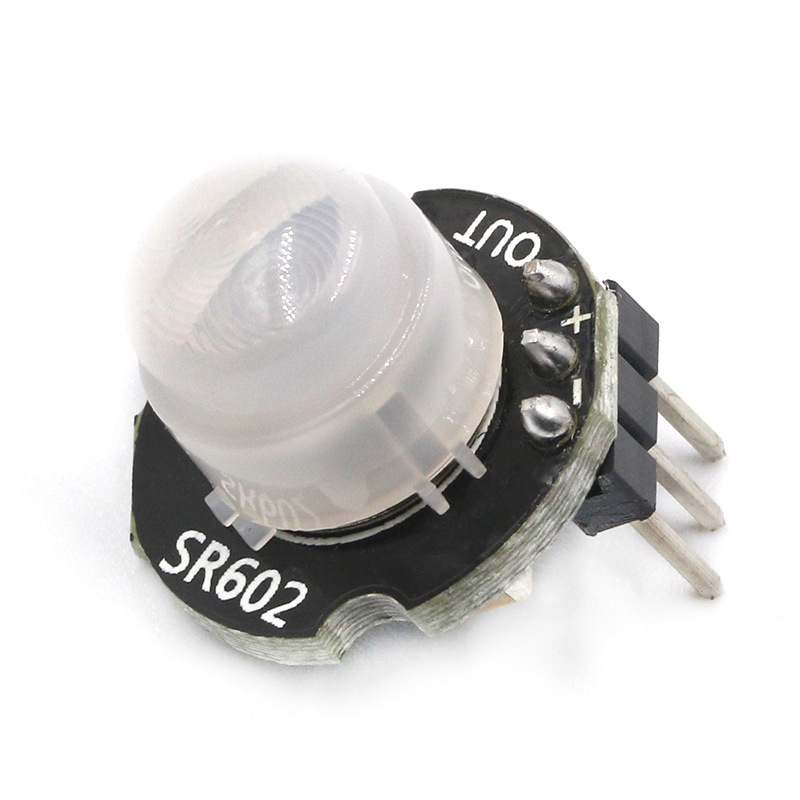

Cuando el espacio es un factor crítico y cada miliamperio cuenta, el módulo sensor PIR SR602 ofrece lo que su hermano mayor HC-SR501 no puede: un PCB circular de apenas 10 mm de diámetro que cabe en cualquier enclosure, dispositivo portátil o instalación discreta. La lente de Fresnel y el conector de pines vienen ya soldados de fábrica, así que basta con conectar alimentación y señal para tener detección de presencia operativa en segundos.

El sensor detecta la radiación infrarroja emitida por cuerpos humanos en movimiento y genera una señal digital alta (3,3 V) mientras hay actividad, volviendo a nivel bajo (0 V) cuando cesa. El rango operativo de alimentación —de 3,3 V a 15 V— lo hace compatible sin lógica adicional con microcontroladores de 3,3 V como el Raspberry Pi Pico o placas de 5 V como Arduino UNO. Su consumo en reposo de 20 µA lo convierte en una opción sólida para alarmas alimentadas por batería, trampas fotográficas de fauna, automatización de iluminación en armarios o pasillos, y cualquier sistema de control de acceso donde el sensor deba pasar desapercibido.

El tiempo de retardo de la señal de salida viene ajustado de fábrica a 2,5 segundos, pero puede modificarse hasta una hora sustituyendo una resistencia SMD; la sensibilidad de detección es igualmente ajustable por el mismo procedimiento. Para añadir discriminación día/noche basta con soldar un fotodiodo F3 en los pads S+/S− de la placa, característica no disponible de serie pero documentada.

Especificaciones técnicas:

• Modelo: MH-SR602
• Tipo: Sensor piroelectrico infrarrojo pasivo (PIR)
• Distancia de detección: hasta 5 m (recomendado 0-3,5 m)
• Tensión de alimentación: 3,3 V – 15 V DC
• Corriente en reposo: 20 µA
• Salida digital: nivel alto 3,3 V / nivel bajo 0 V
• Tiempo de retardo de salida: 2,5 s (ajustable hasta 1 hora mediante resistencia SMD)
• Sensibilidad: ajustable mediante resistencia SMD
• Diámetro del PCB: 10 mm
• Lente de Fresnel: incluida y soldada de fábrica
• Conector de pines: soldado de fábrica

Contenido del paquete:

• 1 x Módulo sensor PIR SR602
