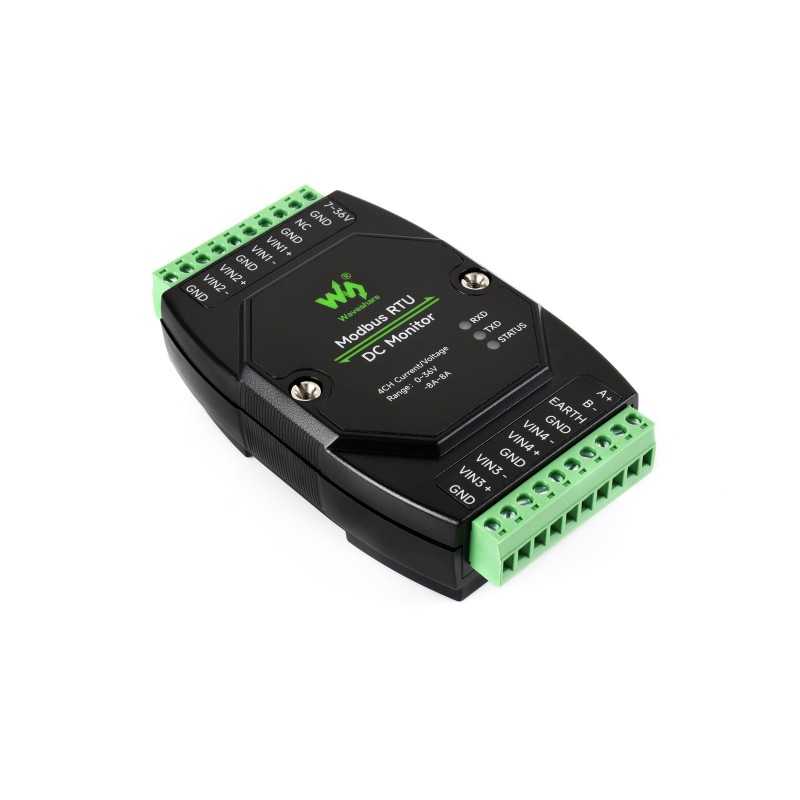

MÓDULO INDUSTRIAL DE MONITORIZACIÓN DC DE 4 CANALES CON ADQUISICIÓN DE ALTA PRECISIÓN – MODBUS RTU

El módulo industrial de monitorización DC de 4 canales está diseñado para aplicaciones que requieren una adquisición de datos de alta precisión en entornos industriales exigentes. Este dispositivo permite la monitorización simultánea de voltaje y corriente en cuatro canales, con una resolución de 16 bits que garantiza mediciones exactas.

Equipado con el protocolo Modbus RTU, facilita la integración en sistemas de control industrial mediante la interfaz RS485. Su diseño incluye múltiples circuitos de aislamiento y protección, como aislamiento de potencia, optoacopladores, fusibles rearmables y TVS, lo que proporciona una robusta protección contra sobretensiones y transitorios eléctricos.

Este módulo soporta una amplia gama de voltajes de alimentación, desde 7V hasta 36V DC, y está equipado con un resistor de sensado de corriente de 0.002Ω ±1%, permitiendo mediciones bidireccionales de corriente de hasta ±8A y voltajes de hasta 36V. La resolución de 0.8mA asegura mediciones precisas para aplicaciones críticas.

El diseño de carcasa para montaje en riel y la posibilidad de apilamiento facilitan la instalación y el mantenimiento en entornos industriales. Además, cuenta con LEDs indicadores para el estado del MCU y la transmisión de señales, proporcionando una visión clara del funcionamiento del dispositivo.

Este módulo es ideal para aplicaciones que requieren monitorización precisa de parámetros eléctricos en sistemas industriales, como centrales eléctricas, sistemas de energía renovable, y cualquier aplicación que necesite un seguimiento fiable de voltaje y corriente.

Especificaciones técnicas

• Interfaz de comunicación: RS485
• Tasas de baudios: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
• Formato de comunicación predeterminado: 9600, N, 8, 1
• Protocolo Modbus: Standard Modbus RTU
• Alimentación: DC 7~36V
• Resistor de sensado de corriente: 0.002Ω ±1%
• Rango de medición: Voltaje: 0 ~ 36V; Corriente: ±8A
• Resolución: 0.8mA

El módulo incluye todos los componentes necesarios para su instalación y funcionamiento, incluyendo soporte para montaje en riel de 35mm estándar y conectores para la integración en sistemas existentes.
