MODULO GPS ATGM336H-5N GNSS - NAVEGACION MULTISISTEMA SATELITAL DE ALTA SENSIBILIDAD

El módulo GPS ATGM336H-5N es un receptor GNSS multisistema de última generación que incorpora el chipset AT6558. Este módulo de navegación satelital destaca por su capacidad de recibir simultáneamente señales de seis sistemas diferentes de posicionamiento global, ofreciendo una solución versátil y económica para proyectos que requieren geolocalización de alta precisión.

Diseñado como alternativa directa a los módulos Ublox NEO-M8N, este componente se integra perfectamente con plataformas de desarrollo como Arduino, Raspberry Pi 5 o Raspberry Pi Pico, proporcionando capacidades profesionales de navegación por satélite a un coste reducido.

Tecnología multisistema de sexta generación

El corazón de este módulo es el chipset AT6558, un verdadero SOC (System on Chip) de bajo consumo que integra 32 canales de seguimiento simultáneo. Esta arquitectura permite la recepción multicontelación, es decir, el módulo puede captar y procesar señales del sistema BeiDou (北斗, navegación china), GPS estadounidense, GLONASS ruso, Galileo europeo, QZSS japonés y sistemas de aumentación SBAS (WAAS, EGNOS, GAGAN, MSAS) de forma concurrente.

La capacidad de trabajar con múltiples constelaciones GNSS simultáneamente proporciona ventajas significativas: mayor disponibilidad de satélites visibles, mejor precisión en entornos urbanos con obstrucción parcial del cielo, y tiempos de fijación más rápidos. El módulo puede configurarse para utilizar un único sistema o combinar varios según las necesidades específicas de cada aplicación.

Aplicaciones profesionales y educativas

Este receptor GPS de bajo consumo resulta perfecto para construir rastreadores vehiculares con autonomía extendida, sistemas de telemetría para competiciones deportivas, dispositivos wearables de seguimiento personal, o estaciones de registro meteorológico con coordenadas georreferenciadas. En proyectos con Micro:bit V2, permite desarrollar experiencias educativas sobre cartografía digital y sistemas de coordenadas terrestres.

Los desarrolladores que trabajan con Raspberry Pi Compute Module 4 o Compute Module 5 pueden aprovechar este módulo para implementar soluciones industriales de monitorización de flotas, agricultura de precisión con trazabilidad exacta, o sistemas de sincronización temporal para infraestructuras críticas.

Conectividad y diseño inteligente

El módulo se comunica mediante interfaz UART TTL compatible con voltajes de 3,3V y 5V, transmitiendo datos según el protocolo NMEA0183, estándar industrial en sistemas de navegación marítima y terrestre. Esta compatibilidad garantiza una integración sencilla con prácticamente cualquier microcontrolador o computadora de placa reducida.

El conector U.FL integrado permite conectar la antena cerámica activa incluida, que incorpora amplificador LNA para mejorar la recepción de señales débiles. El módulo incluye además funciones de protección inteligente: detección automática de antena conectada y protección contra cortocircuitos, características que previenen daños durante el desarrollo y depuración.

Con un consumo inferior a 25 mA en operación continua a 3,3V, este módulo GNSS de bajo consumo permite diseñar dispositivos alimentados por batería con autonomías extendidas. La sensibilidad de seguimiento de -162 dBm posibilita mantener la fijación satelital incluso en interiores cercanos a ventanas o bajo condiciones meteorológicas adversas.

El formato compacto y los orificios de montaje con paso estándar de 2,54 mm facilitan la integración en protoboards, placas perforadas o diseños PCB personalizados. El módulo admite configuración A-GNSS (Assisted GNSS) para reducir aún más los tiempos de primera fijación cuando se dispone de conectividad a internet.

Características técnicas

• Chipset: AT6558 de sexta generación (GNSS SOC)
• Canales de seguimiento: 32 simultáneos
• Sistemas GNSS compatibles: BeiDou (BDS), GPS, GLONASS, Galileo, QZSS
• Sistemas de aumentación: SBAS (WAAS, EGNOS, GAGAN, MSAS)
• Modos de operación: Sistema único o multiconstelación combinada
• Sensibilidad de captura: -148 dBm (arranque en frío)
• Sensibilidad de seguimiento: -162 dBm
• Precisión horizontal: 2,5 m CEP50 en campo abierto
• Tiempo de primera fijación: 32 segundos (cold start)
• Tensión de alimentación: 3,3V - 5V DC
• Consumo de corriente: <25 mA a 3,3V en funcionamiento continuo
• Interfaz de comunicación: UART TTL (compatible 3,3V/5V)
• Protocolo de salida: NMEA0183
• Conector de antena: U.FL/IPEX
• Funciones de protección: Detección de antena y protección contra cortocircuito
• Compatibilidad A-GNSS: Soportada
• Sustitución directa: Compatible pin a pin con Ublox MAX series
• Temperatura de operación: -40°C a +85°C
• Dimensiones del módulo: Formato compacto de reducido tamaño

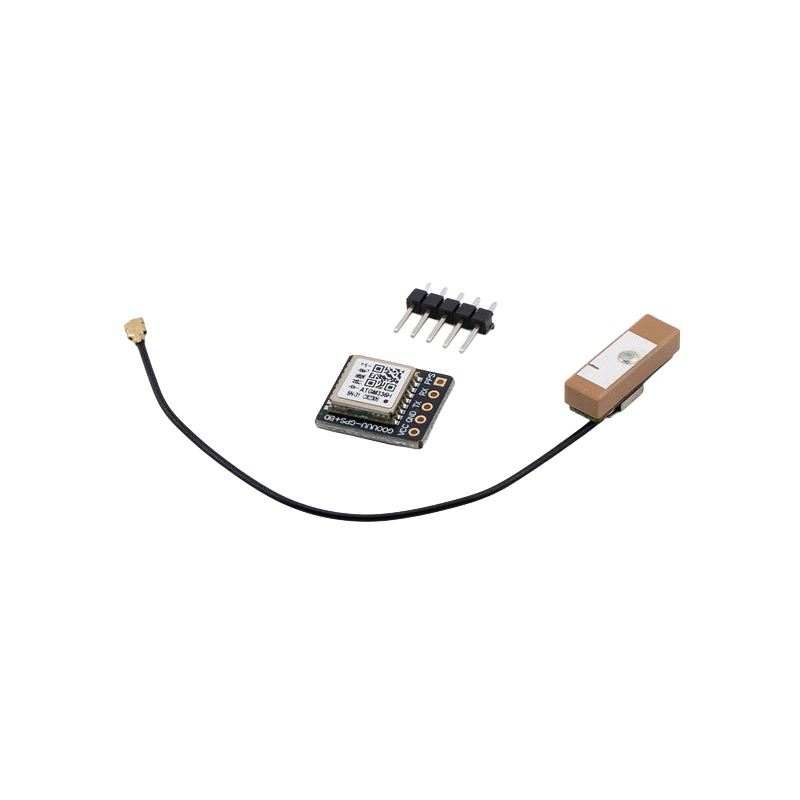

Contenido del paquete

• 1× Módulo GPS ATGM336H-5N con conector U.FL
• 1× Antena cerámica activa IPX con amplificador LNA integrado
• 1× Tira de pines macho (sin soldar)
