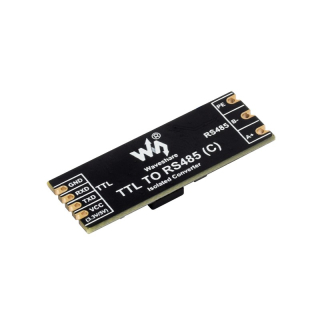

CONVERSOR TTL A RS485 - AISLAMIENTO GALVANICO - HALF DUPLEX

El convertidor TTL TO RS485 (C) de Waveshare representa la solución más compacta de la familia, diseñado específicamente para integración permanente en placas de circuito impreso. A diferencia de los modelos con carcasa industrial, este módulo incorpora orificios castellados con proceso de oro por inmersión que permiten soldadura directa sobre PCB madre, ideal para fabricantes de equipos que necesitan incorporar conversión RS485 en sus diseños personalizados.

La arquitectura con aislamiento galvánico completo protege tanto la electrónica TTL como el bus RS485 de bucles de tierra, picos de tensión y descargas electrostáticas. Esta separación eléctrica resulta fundamental al integrar Raspberry Pi 5, Raspberry Pi Compute Module 4 o Arduino en redes industriales multipunto donde múltiples dispositivos comparten infraestructura eléctrica.

Conversión bidireccional half-duplex automática

El módulo implementa comunicación half-duplex con control automático de dirección por hardware, eliminando la necesidad de gestión manual mediante señales de control. El circuito detecta el flujo de datos y configura los buffers apropiadamente sin introducir retardos, aspecto crítico para protocolos industriales como Modbus RTU que requieren tiempos de respuesta predecibles.

Compatible con niveles lógicos TTL de 3,3V a 5V, el convertidor se adapta sin configuración adicional a microcontroladores modernos, Raspberry Pi Pico o sistemas basados en Raspberry Pi Compute Module 5. La protección contra sobretensión en la interfaz de alimentación previene daños por conexiones erróneas durante el desarrollo.

Protección multicapa para entornos industriales

El supresor de voltaje transitorio (TVS) integrado absorbe picos de hasta 600W, proporcionando protección contra rayos y sobretensiones inducidas en cableados de larga distancia. La protección ESD complementaria elimina descargas electrostáticas comunes durante manipulación o en ambientes con electricidad estática elevada, situaciones frecuentes en líneas de producción o laboratorios de electrónica.

El fusible autorreseteable y los diodos de protección aseguran corrientes y tensiones estables incluso ante cortocircuitos temporales o condiciones anómalas. Esta combinación de protecciones permite utilizar el módulo en aplicaciones de monitorización remota, control de sensores distribuidos o sistemas de adquisición de datos donde la fiabilidad es prioritaria.

Expansión de red y distancia de transmisión

La interfaz RS485 diferencial balanceada permite establecer comunicaciones de hasta 1,2 kilómetros en redes punto a multipunto con hasta 32 nodos. La resistencia de terminación de 120Ω integrada puede activarse mediante soldadura en pad dedicado, proporcionando la impedancia de terminación necesaria en los extremos del bus para eliminar reflexiones de señal.

En aplicaciones prácticas, este convertidor permite integrar sensores de temperatura, humedad o presión con salida TTL en redes industriales RS485 existentes. Para proyectos de domótica distribuida, facilita la comunicación entre controladores Raspberry Pi 5 centrales y actuadores remotos separados por cientos de metros. En sistemas de monitorización de consumos eléctricos, permite conectar múltiples medidores con interfaz serie a un concentrador central sin cableado punto a punto individual.

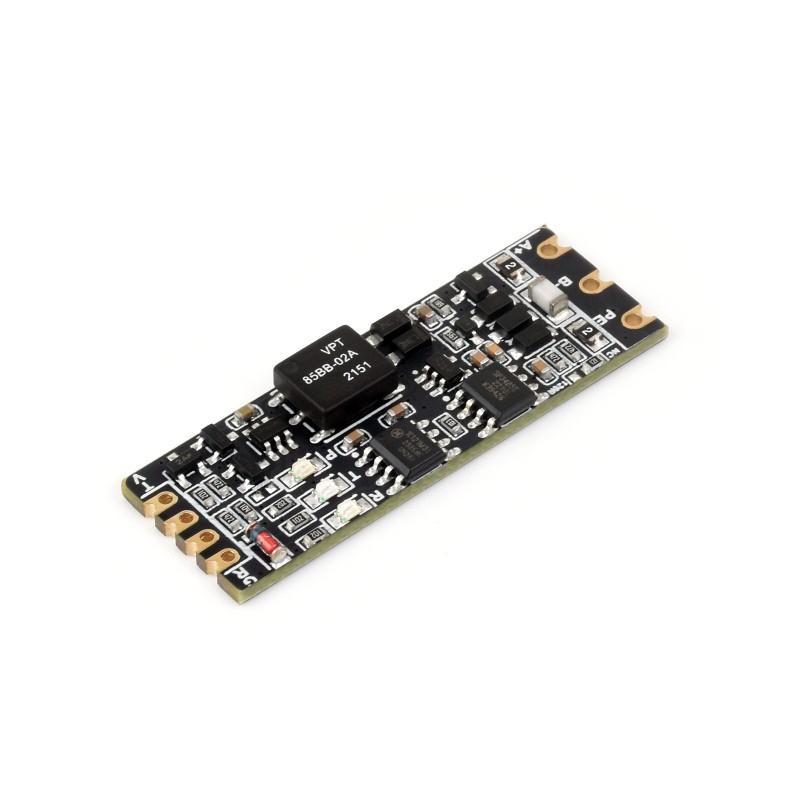

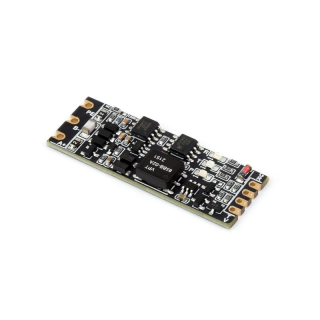

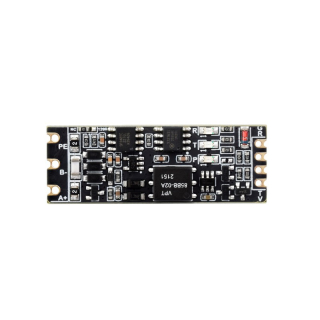

Construcción robusta con acabado profesional

El proceso de oro por inmersión sobre los pads de conexión garantiza soldaduras de alta calidad con excelente resistencia a la oxidación durante almacenamiento. Esta técnica, superior al HASL tradicional, proporciona superficies perfectamente planas ideales para componentes de montaje superficial y asegura contactos eléctricos fiables a largo plazo.

Los orificios castellados en los bordes permiten tanto soldadura directa sobre PCB madre como instalación en zócalos o conectores estándar de 2,54 mm. Esta versatilidad facilita tanto la producción en serie como el prototipado rápido, permitiendo cambiar módulos sin desoldar durante desarrollo o mantenimiento.

Características técnicas principales

Interfaz TTL:

• Niveles lógicos: 3,3V a 5V (detección automática)
• Protección contra sobretensión en alimentación
• Conectores: pads con paso de 2,54 mm
• Modo de comunicación: bidireccional automático

Interfaz RS485:

• Señalización diferencial balanceada según estándar RS485
• Protección: 600W contra rayos y sobretensiones, ESD
• Resistencia de terminación: 120Ω activable por soldadura
• Distancia de transmisión: hasta 1,2 km
• Topología: punto a multipunto (hasta 32 nodos)
• Modo: half-duplex con control automático de dirección

Aislamiento y protección:

• Aislamiento galvánico unificado de alimentación y señales
• TVS (Transient Voltage Suppressor) integrado
• Fusible autorreseteable para protección contra sobrecorriente
• Diodos de protección contra inversión de polaridad
• Estabilidad en entornos con alta interferencia electromagnética

Características físicas:

• Formato: placa compacta con orificios castellados
• Acabado: oro por inmersión (ENIG - Electroless Nickel Immersion Gold)
• Peso: aproximadamente 10 gramos
• Paso de pines: 2,54 mm estándar
• Diseño: apto para soldadura reflow y manual

Prestaciones:

• Velocidad de comunicación: hasta 2 Mbps (rendimiento estable)
• Consumo reducido gracias al aislamiento digital de bajo consumo
• Operación continua 24/7 en entornos industriales
• Alta fiabilidad en aplicaciones críticas

Contenido del paquete

• 1× Módulo TTL TO RS485 (C)

Nota de diseño: La resistencia de terminación de 120Ω debe activarse solo en los dispositivos ubicados en los extremos físicos del bus RS485. En nodos intermedios debe permanecer deshabilitada para mantener la impedancia característica correcta de la línea de transmisión.
