MODULO RADIO FM ESTEREO CON ANTENA EXTERNA – TEA5767

Este módulo radio FM TEA5767 con amplificador integrado representa una solución completa y lista para usar en proyectos de recepción de radio estéreo. A diferencia de los módulos básicos que solo proporcionan el chip receptor, esta versión incorpora el amplificador de auriculares TDA1308 de clase AB, permitiendo conectar directamente auriculares o altavoces sin componentes adicionales.

Sistema de audio completo en una sola placa

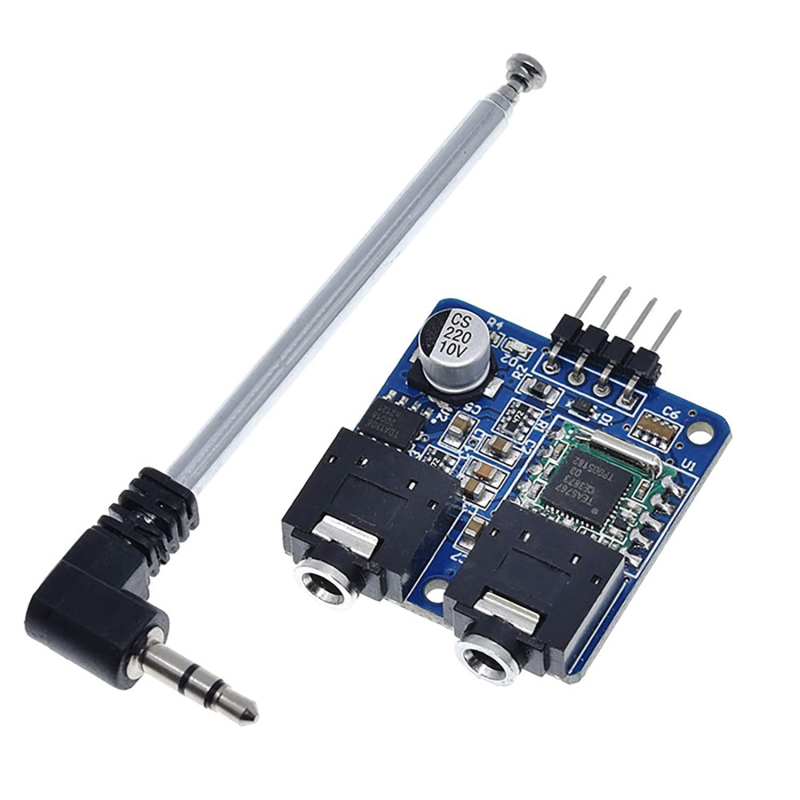

La integración del chip TEA5767 de NXP Semiconductors junto al amplificador estéreo TDA1308 convierte este módulo en una radio FM funcional desde el primer momento. El conector jack de 3,5mm para salida de audio permite enchufar auriculares estéreo convencionales y escuchar inmediatamente las emisoras sintonizadas. La segunda salida jack sirve para conectar la antena externa telescópica incluida, garantizando una recepción óptima en la banda FM completa de 76 a 108 MHz.

Construye una radio portátil personalizada alimentada por baterías recargables, controlada mediante un Arduino y una pequeña pantalla OLED que muestre la frecuencia sintonizada. Desarrolla un sistema de radio despertador inteligente con Raspberry Pi 5 que sintonice automáticamente tu programa matinal favorito, ajustando progresivamente el volumen para un despertar suave.

Los entusiastas de la retroinformática pueden recrear radios de transistores clásicas con estética vintage pero tecnología moderna. En proyectos educativos sirve para demostrar principios de radiofrecuencia, modulación FM y amplificación de audio de forma práctica.

Amplificación optimizada para auriculares

El amplificador TDA1308 aporta características profesionales: arquitectura clase AB que garantiza baja distorsión armónica, consumo energético reducido ideal para aplicaciones portátiles, y protección contra cortocircuitos en las salidas. Este chip proporciona potencia suficiente para excitar auriculares de diferentes impedancias (16Ω a 64Ω típicamente) con excelente calidad sonora.

La salida de audio está completamente acondicionada, incorporando condensadores de filtrado y el circuito completo de acoplamiento. Esto elimina componentes DC no deseados y proporciona una señal limpia lista para auriculares o para conectar a amplificadores externos si deseas alimentar altavoces convencionales.

Control digital mediante interfaz I2C

La comunicación con microcontroladores se realiza mediante bus I2C, requiriendo únicamente dos líneas de datos (SDA y SCL) además de alimentación. Esto facilita la integración con plataformas como Raspberry Pi Pico, Micro:bit V2, Raspberry Pi Compute Module 4 o Raspberry Pi Compute Module 5.

A través del protocolo I2C controlas todas las funciones: sintonización precisa por pasos de 50 kHz o 100 kHz, búsqueda automática ascendente o descendente, lectura del nivel de señal recibida, detección automática de señal estéreo con posibilidad de forzar modo mono, y control de mute para silenciar temporalmente la salida.

Diseño compacto con protecciones integradas

Con dimensiones aproximadas de 31 × 30 mm, el módulo incluye un diodo de protección contra inversión de polaridad que previene daños si conectas la alimentación al revés. El LED indicador azul confirma visualmente que el módulo está alimentado correctamente. Los inductores y condensadores integrados aseguran una alimentación limpia y estable tanto para el receptor como para el amplificador.

La antena telescópica externa suministrada se extiende hasta longitudes que optimizan la recepción FM, siendo especialmente útil en ubicaciones con señales débiles o en interiores donde las emisoras se captan con dificultad. Esta antena profesional proporciona mayor ganancia y direccionalidad frente a simples cables.

Características técnicas

• Chip receptor FM: TEA5767HN de NXP con sintonización PLL digital
• Chip amplificador: TDA1308 clase AB para auriculares estéreo
• Banda de frecuencias: 76-108 MHz (cobertura FM completa)
• Interfaz de control: I2C (direccionable)
• Tensión de alimentación: 3,3V - 5V DC
• Consumo típico: 30-40 mA en funcionamiento normal
• Salida de audio: conector jack estéreo 3,5mm
• Potencia de salida: adecuada para auriculares 16Ω-64Ω
• Entrada de antena: conector jack 3,5mm para antena externa (incluida)
• Indicador de alimentación: LED azul integrado
• Protecciones: diodo contra inversión de polaridad
• Dimensiones: 31 × 30 mm aproximadamente

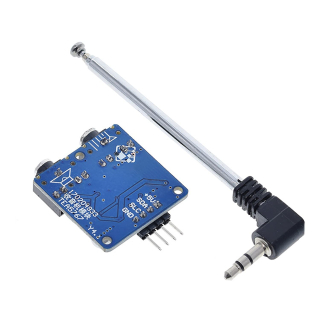

• Conexiones: VCC, GND, SDA, SCL

Contenido del paquete

• 1× Módulo radio FM TEA5767 con amplificador TDA1308 integrado
• 1× Antena externa telescópica con cable y conector jack 3,5mm

Este módulo de radio FM con amplificador llega listo para funcionar, únicamente requiere soldar los pines de conexión I2C y alimentación según las necesidades de tu proyecto. Las bibliotecas de software para control del TEA5767 están ampliamente documentadas y disponibles para las principales plataformas de desarrollo.
