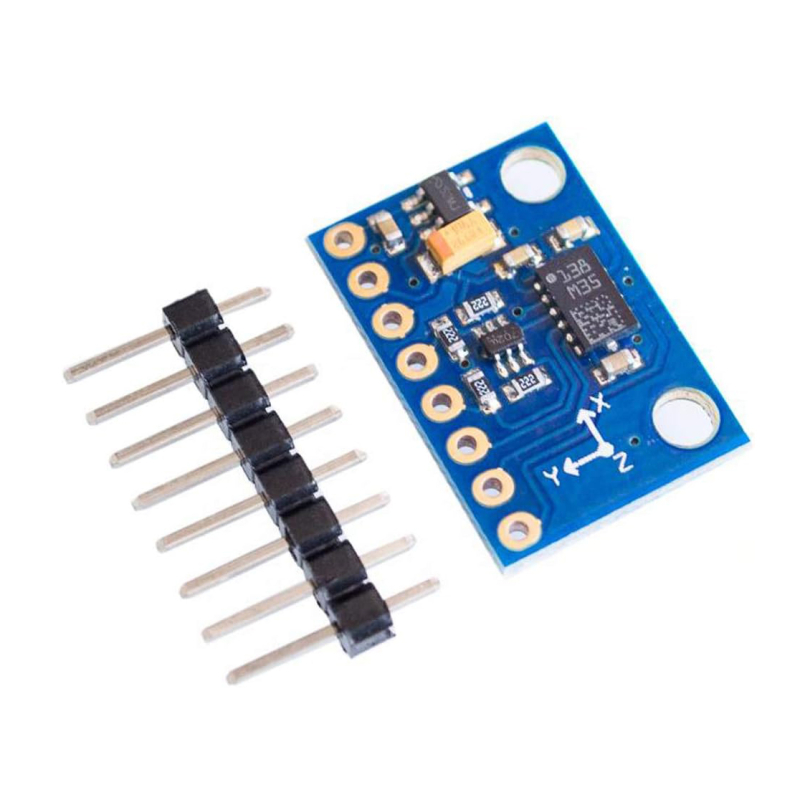

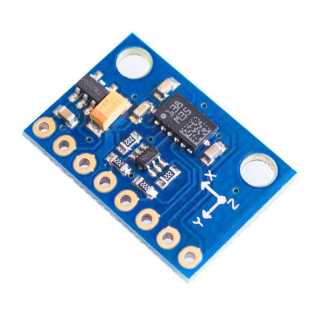

MODULO ACELEROMETRO Y MAGNETOMETRO DIGITAL DE 3 EJES

El GY-511 representa una solución avanzada para la medición de aceleración y campo magnético en proyectos electrónicos. Este sensor dual, basado en el chip LSM303DLHC, combina un acelerómetro y un magnetómetro de tres ejes en una placa compacta, ideal para aplicaciones de navegación, estabilización y detección de movimiento.

Características

Este módulo destaca por sus capacidades técnicas superiores:

• Acelerómetro digital de 3 ejes con rango configurable de ±2g a ±16g
• Magnetómetro de 3 ejes con rango de campo magnético de ±1.3 a ±8.1 gauss
• Interfaz digital I2C para una conexión sencilla con microcontroladores
• Convertidor AD de 12 bits integrado con salida de datos de 16 bits
• Alimentación flexible de 3V a 5V DC

El GY-511 ha sido diseñado pensando en la integración y eficiencia:

• Dimensiones reducidas: 20.5mm × 14.5mm
• Paso de pines estándar de 2,54mm para fácil montaje
• Sensor de temperatura incorporado
• Regulador de tensión integrado
• Peso de apenas 1,5g

Este módulo es ideal para múltiples escenarios:

• Brújulas electrónicas para navegación
• Sistemas de estabilización para drones y robots
• Detección de orientación en proyectos de realidad aumentada
• Laboratorios de marcha y análisis de movimiento
• Goniometría y mediciones de inclinación

Especificaciones técnicas

• Chip sensor: LSM303DLHC
• Voltaje de operación: 3.3V a 5V DC
• Temperatura de trabajo: -40°C a +85°C
• Protocolo de comunicación: I2C estándar
• Rangos de aceleración seleccionables: ±2g, ±4g, ±8g, ±16g
• Rangos de campo magnético: 1.3, 1.9, 2.5, 4.0, 4.7, 5.6, 8.1 gauss
