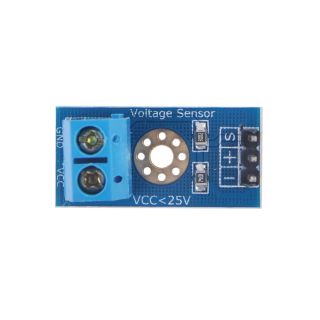

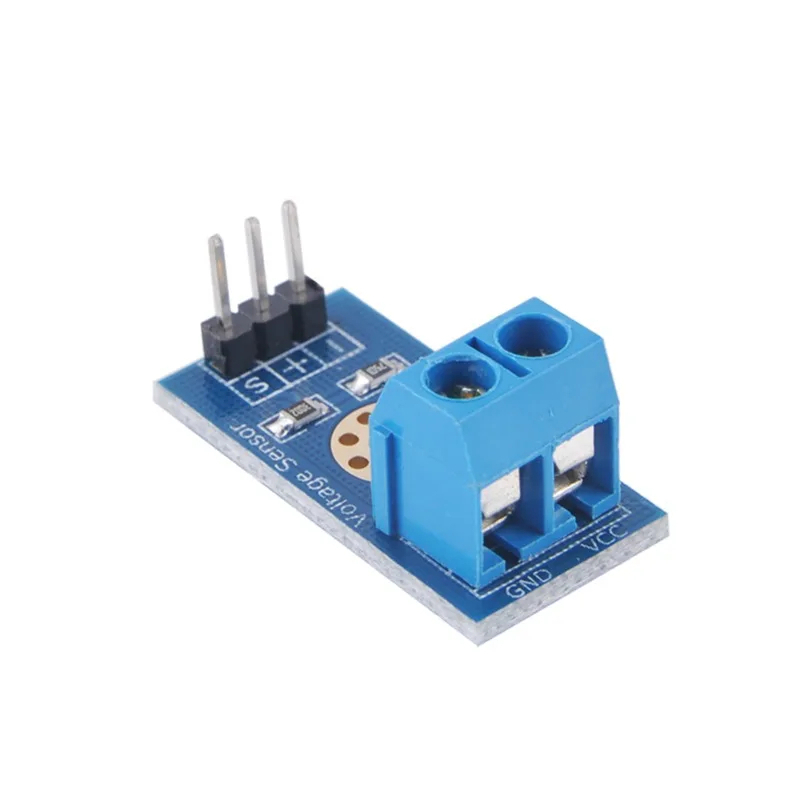

MODULO SENSOR DE VOLTAJE 0-25VDC

El Sensor de Voltaje FZ0430 representa una solución simple pero efectiva para la medición de tensiones en proyectos electrónicos. Este módulo compacto está diseñado para facilitar la medición de voltajes DC de hasta 25V cuando se utiliza con microcontroladores como Arduino u otras plataformas similares.

Funcionamiento basado en divisor de tensión

Este sensor destaca por su diseño sencillo pero funcional:

• Implementa un divisor de tensión con resistencias de 30KΩ y 7.5KΩ
• Proporciona un factor de división de 5 (7.5/(30+7.5))
• Permite medir tensiones de hasta 25V con procesadores de 5V
• Ofrece un rango de medición de hasta 16.5V con procesadores de 3.3V
• Resolución de medición de 24.45mV

El FZ0430 ha sido diseñado pensando en la precisión y facilidad de uso:

• Rango de entrada de voltaje: 0V a 25V DC
• Voltaje mínimo detectable: 24.45mV (4.89mV x 5)
• Resolución analógica: 0.00489V DC
• Dimensiones compactas: 27 × 13.5 × 12 mm
• Interfaz de tres pines: positivo (+), negativo (-) y señal (S)

El FZ0430 es ideal para múltiples escenarios:

• Monitorización de baterías para conocer su estado de carga
• Comprobación de alimentación en dispositivos de 12V o 24V
• Control de voltaje en tiras LED, electroimanes o ventiladores
• Medición de tensión en células Peltier
• Proyectos de monitorización energética

Conexión sencilla con microcontroladores

La integración del FZ0430 en tus proyectos es extremadamente simple:

• Conecta la tensión a medir en el terminal de tornillos respetando la polaridad
• Une el pin negativo (-) a GND de tu microcontrolador
• Conecta el pin de señal (S) a una entrada analógica
• El pin positivo (+) no requiere conexión obligatoria
