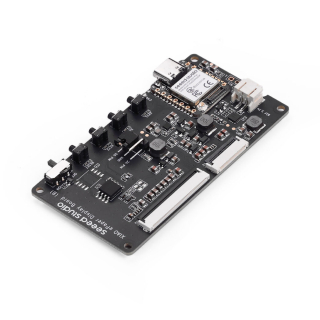

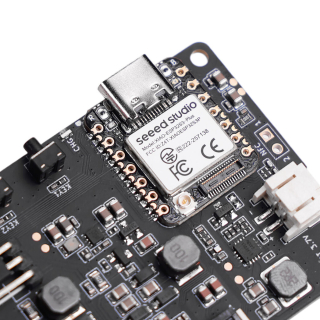

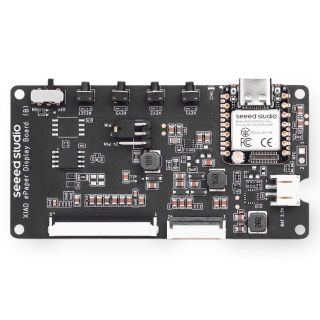

XIAO ePaper Display Board EE04 es una placa driver pensada para dar vida a pantallas de tinta electrónica con el mínimo esfuerzo de desarrollo. Integra el módulo Xiao ESP32-S3 Plus, lo que aporta conectividad Wi-Fi y Bluetooth de serie para proyectos de señalización digital, etiquetas electrónicas o paneles de información portátiles.

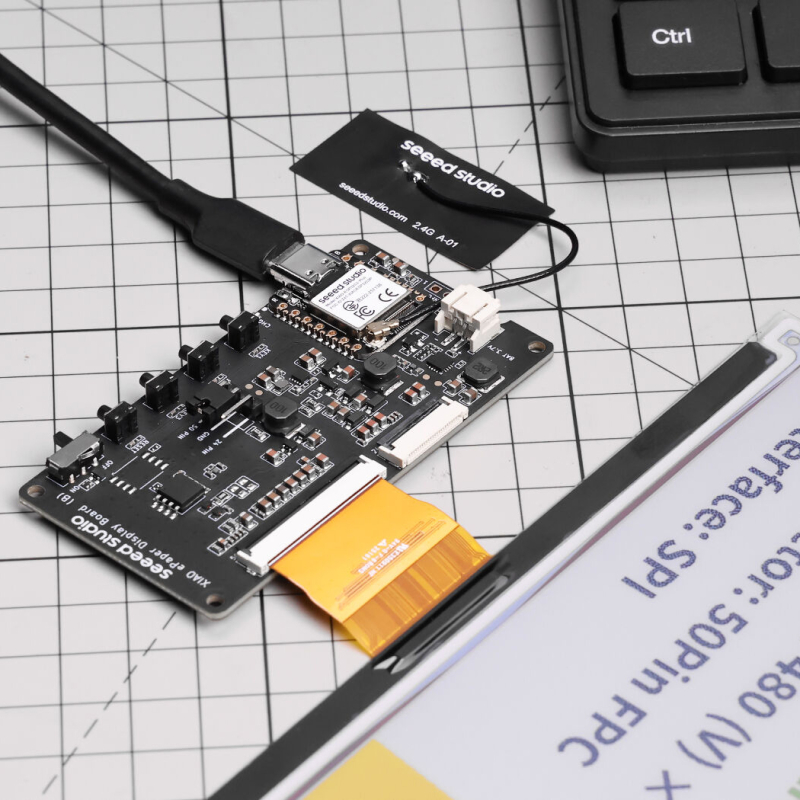

El diseño admite pantallas ePaper con conector FPC tanto de 24 como de 50 pines, seleccionables mediante un jumper físico en la placa. Esta versatilidad cubre formatos desde 1,54" monocromo hasta paneles de 7,5" en blanco y negro o tricolor, permitiendo reutilizar la misma placa driver en distintos proyectos según el tamaño de pantalla necesario.
Para uso autónomo incorpora un conector de batería JST de 2,0 mm con interruptor de encendido y un circuito de carga integrado, compatible con baterías de litio de 3,7 V. En modo batería, la placa entra automáticamente en bajo consumo entre refrescos de pantalla, alcanzando una autonomía típica de tres meses con la configuración por defecto, y muestra un icono de batería baja cuando el nivel cae por debajo del 20 %.

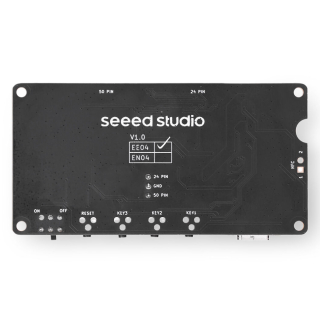

La placa incluye un botón de reset y tres botones de usuario programables, conectados directamente a las GPIO del microcontrolador, ideales para navegar entre pantallas o lanzar acciones sin necesidad de componentes adicionales. Esta versión de la EE04 no incorpora funcionalidad NFC.
Casos de uso habituales: cuadros de mando para domótica con datos meteorológicos y notificaciones, monitorización de consumo energético, alertas de seguridad por movimiento o apertura de puertas, displays para termostatos inteligentes y marcos de fotos digitales conectados por Wi-Fi.
Especificaciones técnicas:
- Procesador: XIAO ESP32-S3 Plus

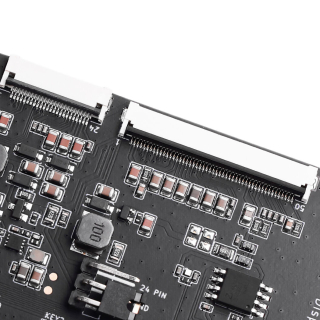

- Conector ePaper: FPC 24 pines / FPC 50 pines (0,5 mm), seleccionable por jumper
- Conector de batería: JST 2,0 mm con interruptor
- Alimentación: batería de litio 3,7 V o USB tipo C
- Botones: 1 de reset + 3 de usuario

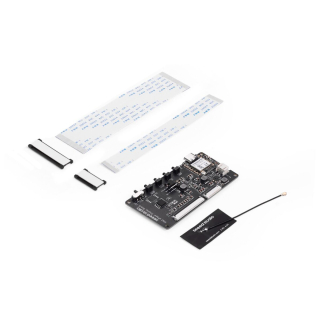

Contenido del paquete:
- 1x Placa XIAO ePaper Display Board EE04
