BUS PIRATE 5 (RP2040) CON CAJA - REV10

El Bus Pirate 5 es la última revisión (REV10) de la conocida herramienta hacker de código abierto para interactuar con todo tipo de dispositivos electrónicos. Pensado para ingenieros, makers y entusiastas de la electrónica, permite analizar, depurar y comunicarse con buses digitales de forma rápida y sin necesidad de escribir código, todo desde una interfaz de terminal accesible por USB.

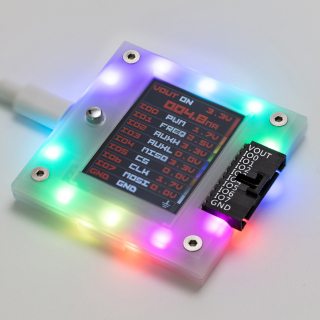

En el corazón del dispositivo late un potente microcontrolador RP2040, apoyado por 1 Gbit de memoria flash NAND integrada para guardar capturas, scripts y configuraciones. La pantalla IPS a color de visión todo ángulo muestra en tiempo real el estado de los pines, voltajes y protocolos activos, mientras que los 18 LEDs RGB permiten identificar visualmente el estado de cada señal de un vistazo.

Su fuente de alimentación programable, ajustable entre 1 y 5 voltios con límite de corriente de hasta 500 mA y fusible digital, protege tanto al Bus Pirate como al circuito bajo prueba frente a cortocircuitos o sobrecargas accidentales. Los 8 pines de entrada/salida cuentan con buffer para interfaz directa entre 1,2 y 5 voltios, con resistencias pull-up de 10 K configurables por software, cubriendo así la práctica totalidad de niveles lógicos que se encuentran en proyectos con Arduino, Raspberry Pi Pico o placas basadas en RP2040 y similares.

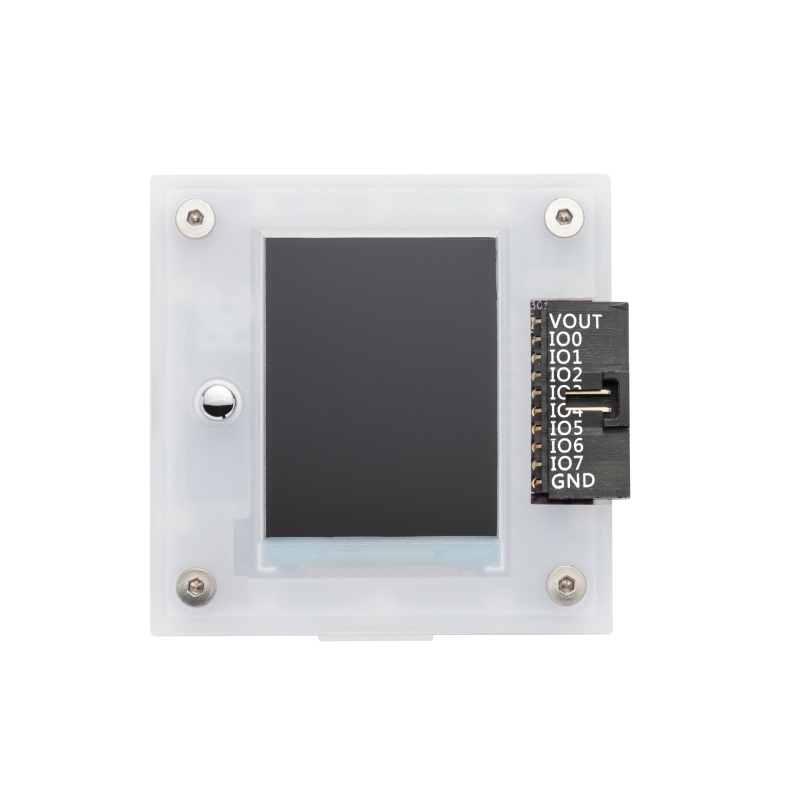

Esta unidad incluye la carcasa inyectada definitiva y un juego de seis tapas de botón intercambiables (rojo, amarillo, azul, fibra de carbono, cromado y negro) para personalizar el aspecto del equipo. Es la revisión de hardware "final", con todas las correcciones acumuladas hasta la fecha, lista para trabajo de campo o banco de pruebas sin necesidad de accesorios adicionales.

Entre sus casos de uso más habituales destacan la ingeniería inversa de protocolos I2C, SPI, UART, 1-Wire o JTAG, la extracción y programación de memorias flash SPI, la depuración de placas de prototipado o el análisis de comunicaciones en dispositivos IoT. Es totalmente compatible con la amplia gama de planks, cables y adaptadores del ecosistema Bus Pirate, lo que permite ampliar sus capacidades según las necesidades de cada proyecto.

Especificaciones técnicas:

• Microcontrolador: RP2040
• Pantalla: IPS color, visión todo ángulo
• Memoria: 1 Gbit NAND flash onboard
• Iluminación: 18 LEDs RGB
• Fuente de alimentación: programable, 1-5 V, 0-500 mA, con fusible digital
• E/S: 8 pines bufferizados, interfaz directa 1,2-5 V
• Resistencias pull-up: 10 K onboard, activables por software
• Conector principal: identificación de pines serigrafiada
• Carcasa: inyectada, incluida de serie

Contenido del paquete:

• Bus Pirate 5 REV10 con carcasa montada

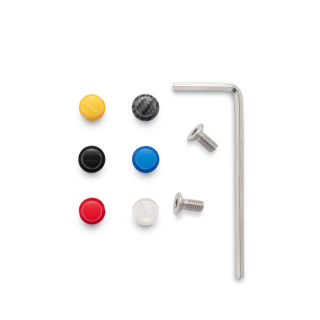

• 6 tapas de botón intercambiables (rojo, amarillo, azul, fibra de carbono, cromado, negro)
• Adhesivo de control de calidad "Scratch and Sniff"
