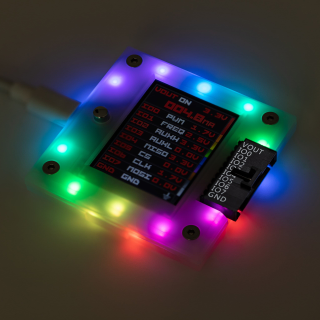

BUS PIRATE 6 (RP2350B) CON CAJA - REV2B

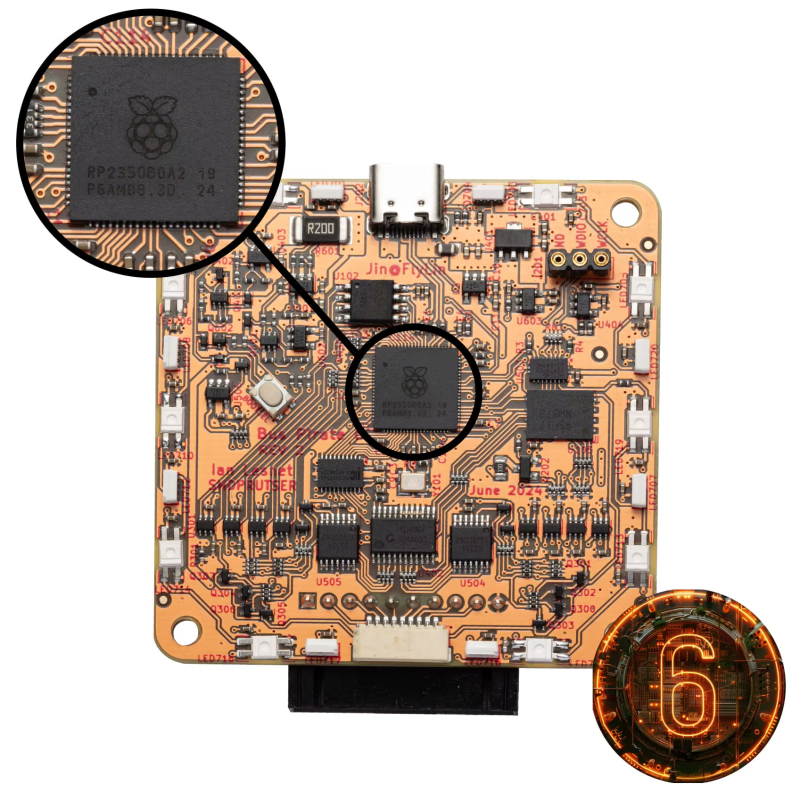

El Bus Pirate 6 es la evolución definitiva de la herramienta de depuración serie de referencia en la comunidad maker desde 2008. Bajo su carcasa moldeada por inyección aloja el chip RP2350B de la Raspberry Pi Foundation, con 18 pines GPIO adicionales respecto al RP2040 de la generación anterior. Esto ha permitido eliminar los registros de desplazamiento 74HC595 y, sobre todo, añadir un analizador lógico de seguimiento que captura automáticamente lo que ocurre en el bus físico cada vez que se envía un comando, algo imposible con el Bus Pirate 5.

Para quienes trabajan depurando sensores, memorias flash SPI, módulos I2C o cualquier circuito con protocolo serie, el flujo de trabajo es inmediato: conectar, seleccionar el protocolo desde el menú interactivo y empezar a enviar comandos. La fuente de alimentación programable de 1 a 5,0 V con límite de corriente ajustable hasta 500 mA y fusible digital rearmable permite alimentar directamente el circuito bajo prueba sin fuente externa. El multiplexor analógico de 16 canales garantiza medición de tensión en cada pin en todo momento, visible de un vistazo en la pantalla IPS de 320x240 píxeles junto al consumo de corriente en vivo.

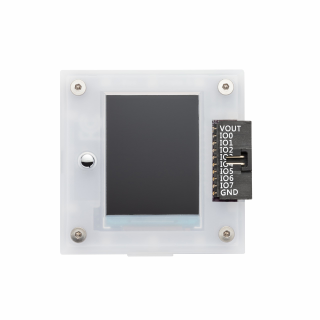

La versión REV2B incluye caja de plástico, tapas de botón alternativas y llave hexagonal. El dispositivo se presenta como unidad de almacenamiento USB al conectarlo, facilitando las actualizaciones de firmware sin herramientas adicionales. Ideal para ingenieros de hardware, desarrolladores de firmware y makers avanzados que necesiten verificar rápidamente un chip, hacer ingeniería inversa de un bus o prototipar sin depender de un microcontrolador dedicado.

Especificaciones técnicas

• Microcontrolador: RP2350B (2x ARM Cortex-M33 + 2x RISC-V Hazard 3, 150 MHz)
• RAM: 520 KB
• Almacenamiento flash: 128 Mbit
• Pines de E/S principales: 8 (conector 10 pines, paso 2,54 mm)
• Cabecera auxiliar: 9 pines, paso 1,0 mm
• Rango de tensión de E/S: 1,65 V a 5 V (triestado)
• Resistencias pull-up: 10K conmutables por software
• Fuente programable: 1,0 a 5,0 V / 0 a 500 mA con límite ajustable
• Fusible digital rearmable y circuito de protección
• Pantalla: IPS 320x240 px, visualización multidireccional
• Conectividad: USB (aparece como disco USB para firmware y logs)
• Analizador lógico integrado: seguimiento automático tras cada comando
• Protocolos soportados: 1-Wire, I2C, SPI, UART y otros
• Hardware open source con certificación FCC y CE

Contenido del paquete

• Bus Pirate 6 REV2B (placa + caja)
• Tapas de botón alternativas
• Llave hexagonal
