- Nuevo
- Antena omnidireccional de 2 dBi para conectividad 4G LTE en el reTerminal DM de Seeed
- Rango de frecuencia 824–960 / 1710–2700 MHz, compatible con bandas GSM, UMTS y LTE
- Interfaz I-PEX (IPEX) a SMA para montaje exterior a través de la carcasa
- Temperatura de operación: -30 °C a +80 °C
SEEED KIT DE ANTENA 4G PARA MÓDULO LTE CAT 4 EC25 MINI-PCIE (RETERMINAL DM)
- Antena omnidireccional de 2 dBi para conectividad 4G LTE en el reTerminal DM de Seeed
- Rango de frecuencia 824–960 / 1710–2700 MHz, compatible con bandas GSM, UMTS y LTE
- Interfaz I-PEX (IPEX) a SMA para montaje exterior a través de la carcasa
- Temperatura de operación: -30 °C a +80 °C
6,95 €
Impuestos incluidos
+10 en stock para envío inmediato
Recíbelo entre el jueves 13 y el lunes 17
GLS ParcelShop
·
3,95 € IVA incl. ·
península
Tiendatec es el distribuidor oficial de soluciones electrónicas y robóticas de Seeedstudio para España. En nuestra tienda hay disponibles docenas de dispositivos y módulos listos para usar. Nuestro equipo garantiza que todos los productos Seeedstudio que se ofrecen son originales.

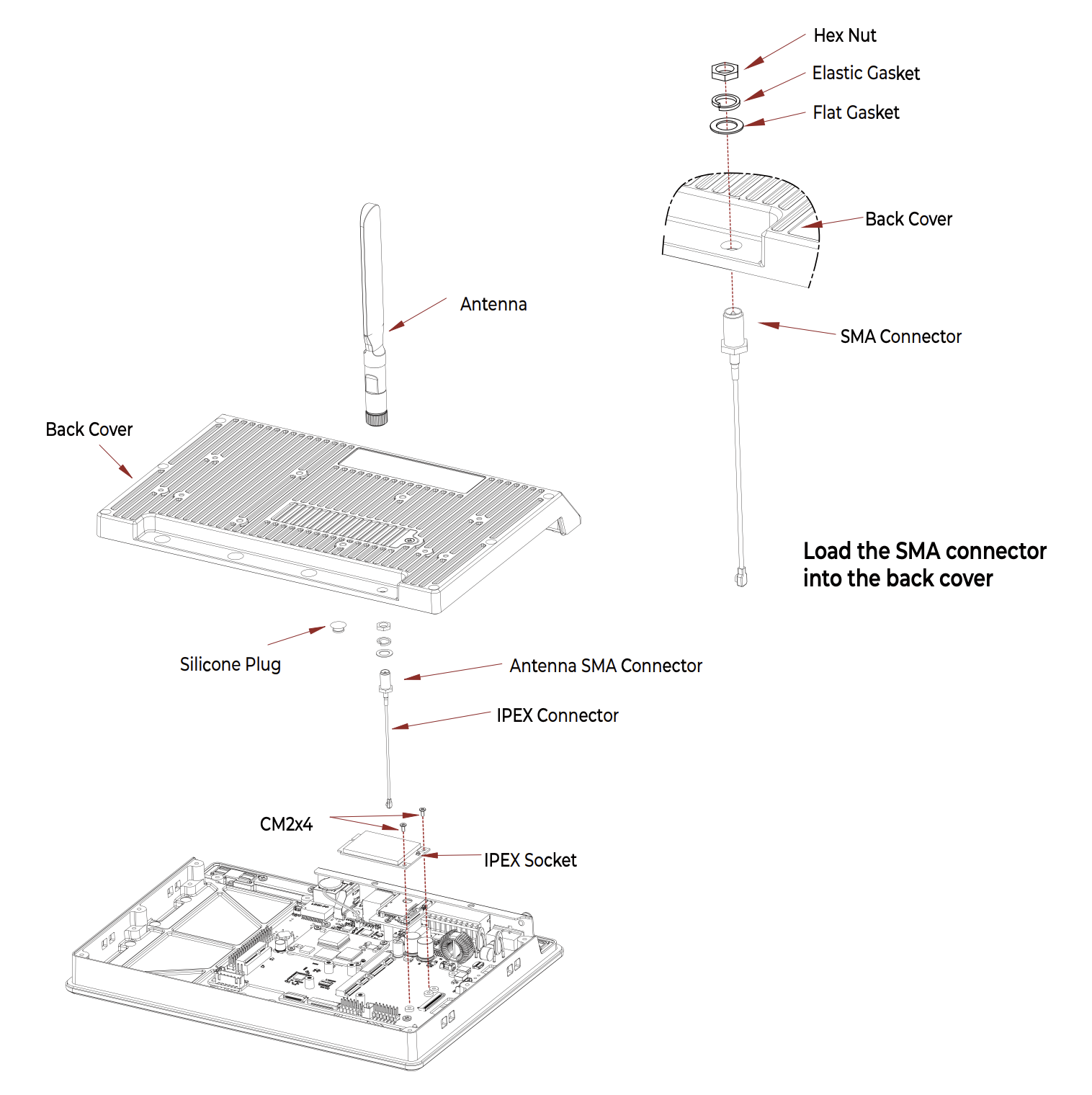

El reTerminal DM es un panel PC industrial basado en Raspberry Pi diseñado para entornos IIoT, pero su carcasa metálica atenúa considerablemente la señal inalámbrica. Este kit de antena resuelve el problema de raíz: el cable con conector IPEX se conecta directamente al módulo LTE Cat 4 EC25 mini-PCIe instalado en el zócalo interno, mientras que el extremo SMA atraviesa la carcasa y permite roscar la antena whip en el exterior, donde puede recibir señal sin obstáculos.
La antena de tipo varilla inclinable cubre las bandas celulares más habituales, tanto las inferiores (824–960 MHz, utilizadas en GSM y algunas redes 4G) como las superiores (1710–2700 MHz, propias de LTE y UMTS), lo que la hace válida para despliegues en Europa, América y otras regiones según el módulo EC25 instalado. Su ganancia de 2 dBi y patrón omnidireccional garantizan cobertura en 360° sin necesidad de orientarla manualmente, algo especialmente útil en instalaciones fijas en cuadros eléctricos o superficies de máquina.
Pensado para integradores y fabricantes de equipos que añaden conectividad celular 4G a sus proyectos industriales, este accesorio es también válido para otros sistemas que utilicen módulos EC25 en formato mini-PCIe con interfaz IPEX. La antena no se incluye con el módulo 4G ni con el propio reTerminal DM y debe adquirirse por separado.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Ganancia | 2 dBi |
| Rango de frecuencia | 824–960 MHz / 1710–2700 MHz |
| Tipo de antena | Varilla omnidireccional inclinable |
| Conector | I-PEX (IPEX) → SMA |

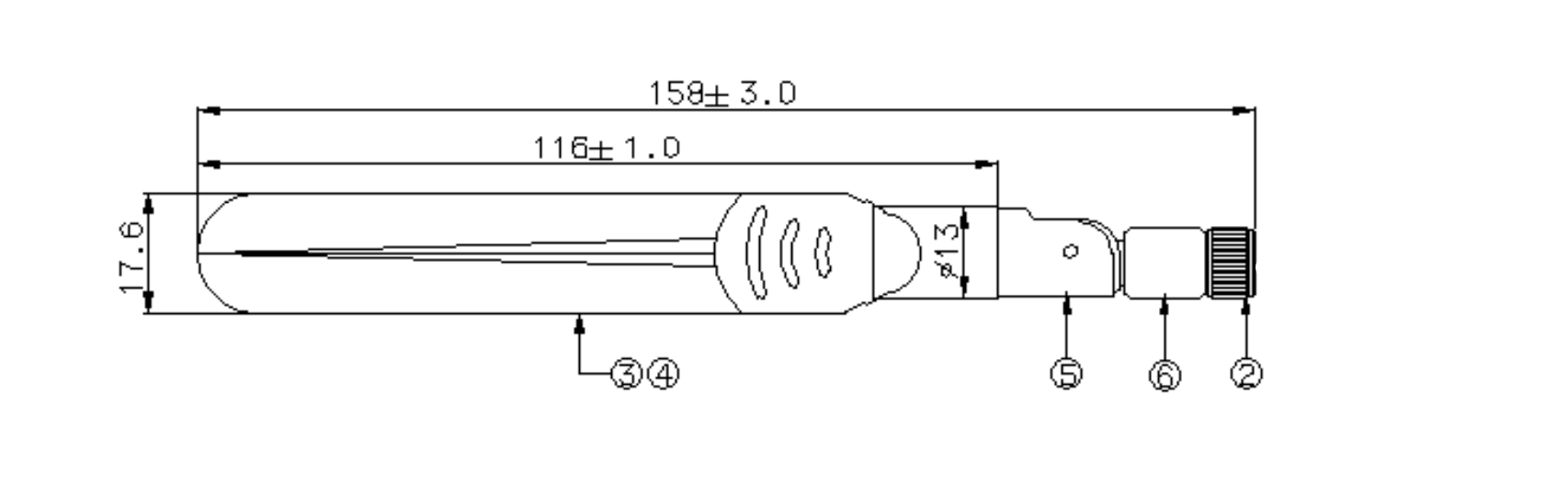

| Altura máxima | 158 mm |
| Temperatura de operación | -30 °C a +80 °C |
| Temperatura de almacenamiento | -40 °C a +85 °C |
| Cumplimiento | REACH / RoHS |
| SKU | 110061502 |
Contenido del paquete

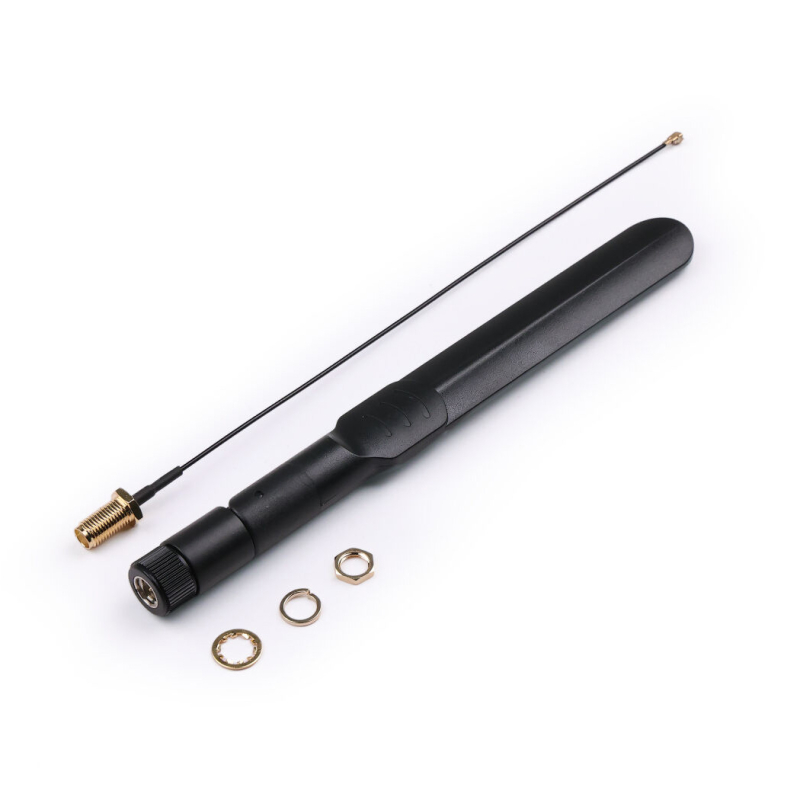

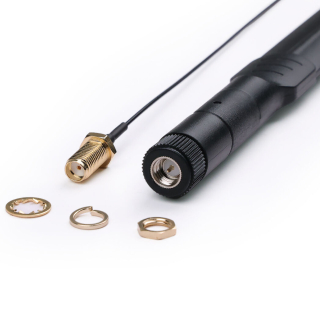

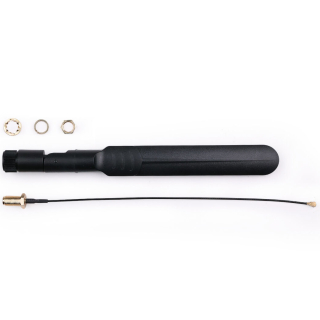

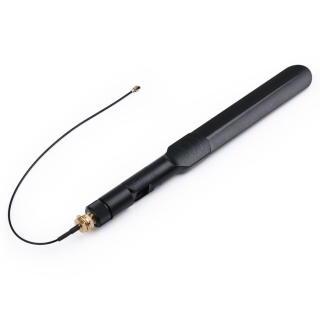

- 1 × antena 4G con cable I-PEX a SMA
110061502
Ficha de datos
- Impedancia
- 50 Ohm
- Rango frecuencias
- 824~960 / 1710~2700 MHz
- Documentación
- https://files.seeedstudio.com/wiki/reTerminalDM/antenna_connector_datasheet.pdf
- Polarización
- Omnidireccional
- Ganancia
- 2 dBi
