ANTENA 5G COMBINADA 5-EN-1 ULTRA COMPACTA CON NAVEGACIÓN GNSS

Conectividad 5G profesional con navegación satelital integrada

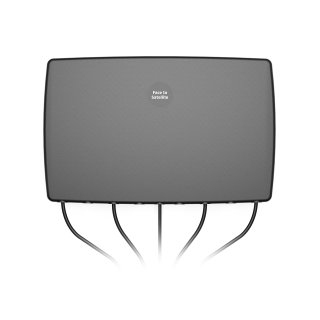

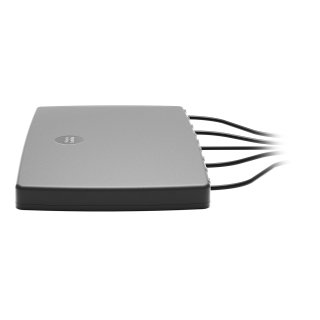

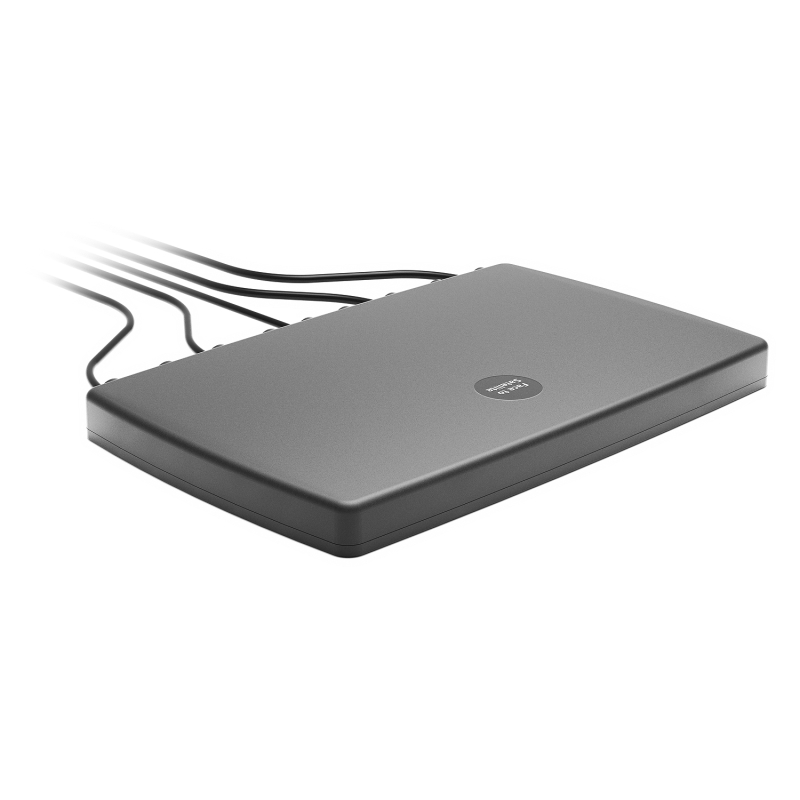

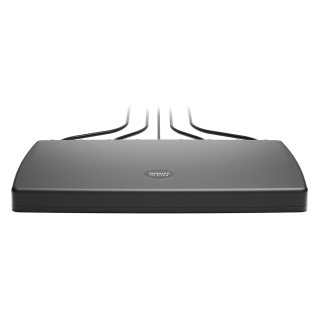

La antena 2J4H84PGFc combina cuatro elementos MIMO celular de alto rendimiento con posicionamiento GNSS activo en un diseño compacto 55% más pequeño que las soluciones convencionales. Cubre el espectro completo 5GNR Sub-6GHz (617-5925 MHz) con compatibilidad total hacia 4G LTE, 3G y 2G, garantizando conectividad continua en redes públicas de seguridad FirstNet, bandas CBRS privadas, NB-IoT y CAT-M.

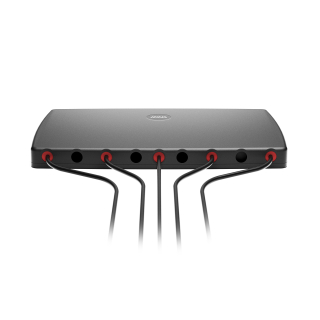

Los cuatro cables celulares ofrecen eficiencias entre 25-57% según banda, con ganancias pico de hasta 4,5 dBi, optimizados para aplicaciones MIMO 4x4 que demandan ancho de banda máximo. El quinto cable proporciona navegación satelital multiconsteación (GPS/GLONASS/Galileo/QZSS) con amplificador LNA integrado de 28 dB @ 2,7 V, filtro SAW de rechazo fuera de banda (43 dB) y protección ESD hasta 6 kV.

Construcción robusta en ASA resistente a UV con protección IP67/IP69 contra agua, polvo y chorros a alta presión. Montaje adhesivo que no requiere plano de tierra, ideal para vehículos de emergencia, ambulancias, patrullas policiales, flotas comerciales, maquinaria industrial, terminales de telemetría y aplicaciones críticas de transporte que necesitan comunicaciones 5G junto con geolocalización precisa.

Especificaciones técnicas

• Tipo: Antena adhesiva 5-en-1 (4x Celular MIMO + 1x GNSS activa)
• Frecuencias celulares: 617-960 / 1427-2690 / 3300-5000 / 5150-5925 MHz
• Bandas 5GNR: n1-n3, n5, n7-n8, n12, n20, n25, n28, n34, n38-n41, n50-n51, n66, n70-n71, n74-n79, n80-n84, n86
• Bandas 4G LTE: B1-B14, B17-B21, B23-B30, B32-B45, B48-B52, B65-B71, B74-B76, B85, B252, B255
• Estándares: 5GNR, FirstNet, CBRS, LPWA, CAT-X/CAT-Mx/CAT-NBx, NB-IoT, 3G, 2G
• GNSS: GPS/GLONASS/Galileo/QZSS (1575-1606 MHz)
• Ganancia GNSS activa: 28 dB @ 2,7 V
• Figura ruido GNSS: 1,8 dB @ 2,7 V
• Consumo GNSS: 9 mA @ 2,7 V (24,3 mW)
• Voltaje GNSS: 1,5-3,6 V
• VSWR celular: 1,4:1 - 1,8:1
• Ganancia pico celular: 0,9-4,5 dBi
• Eficiencia celular: 25-57%
• Impedancia: 50 Ω
• Polarización: Lineal (celular), Hemisférica (GNSS)
• Patrón radiación: Omnidireccional
• Potencia máxima: 25 W por puerto
• Dimensiones: 198 x 127 x 15,7 mm
• Conectores: 5x SMA-Male
• Cables: 4x D302 (300 cm) + 1x LL100 (300 cm)
• Montaje: Adhesivo con 3 pegatinas de espuma incluidas
• Material carcasa: ASA negro resistente UV
• Temperatura operación: -40 a +85 °C
• Certificaciones: IP67, IP69, CE, RoHS, REACH
• Independiente plano tierra: Sí

Contenido del paquete

• 1x Antena 2J4H84PGFc con 5 cables integrados
• 3x Pegatinas adhesivas de espuma (0,8 mm)
