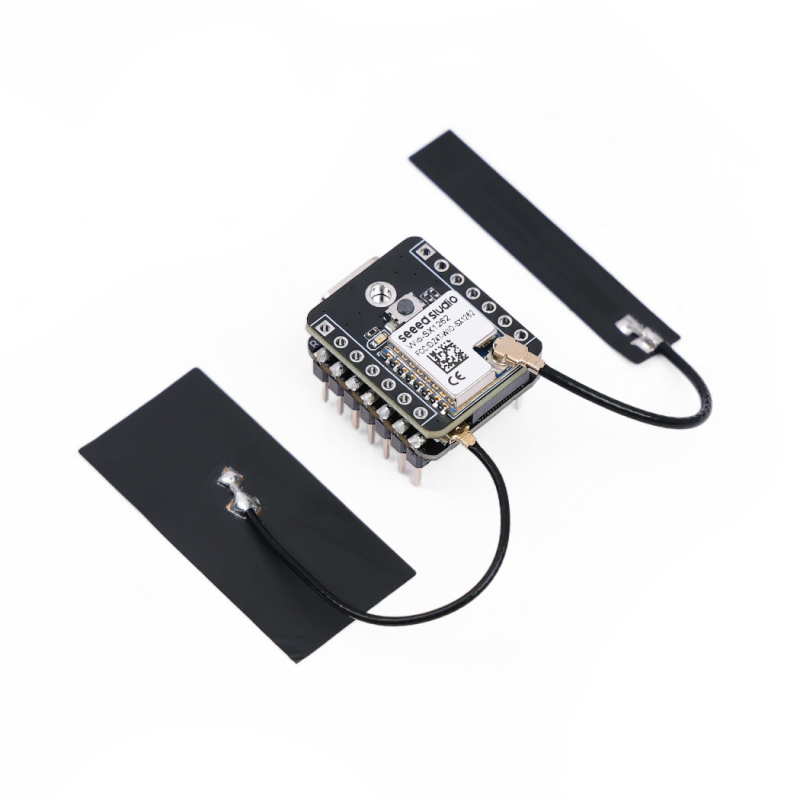

SEEED XIAO KIT ESP32S3 + WIO-SX1262 – MESHTASTIC + LORA

Este kit combina la potencia del microcontrolador XIAO ESP32S3 de Seeedstudio con el módulo transceptor Wio-SX1262 LoRa, creando una solución completa para desarrollar dispositivos de comunicación LoRa y nodos Meshtastic. Perfecto tanto para entusiastas de las comunicaciones de largo alcance como para proyectos profesionales de telemetría e IoT.

El corazón del sistema es la placa XIAO ESP32S3, que integra un procesador dual-core Xtensa LX7 con conectividad WiFi y Bluetooth 5.0. Su factor de forma compacto (21×17,5 mm) la convierte en una opción versátil para aplicaciones donde el espacio es crítico. El módulo incorpora 8 MB de PSRAM y 8 MB de flash, proporcionando recursos suficientes para ejecutar el firmware de Meshtastic y gestionar múltiples conexiones simultáneas.

El módulo Wio-SX1262 utiliza el chip transceptor de Semtech, reconocido por su excelente sensibilidad de recepción (-148 dBm) y su capacidad para establecer enlaces de comunicación en distancias superiores a los 10 kilómetros en línea de visión directa. Opera en las bandas ISM de 868 MHz y 915 MHz según la región, cumpliendo con las normativas europeas y americanas. La modulación LoRa garantiza una comunicación robusta incluso en entornos con alta interferencia electromagnética.

Aplicaciones en redes Meshtastic

La combinación de hardware está optimizada para ejecutar Meshtastic, el firmware de código abierto que transforma estos dispositivos en nodos de una red mesh descentralizada. Los usuarios pueden intercambiar mensajes de texto, compartir ubicaciones GPS y transmitir datos de sensores sin depender de redes móviles o conexión a internet. Esto resulta especialmente valioso en actividades outdoor como senderismo, escalada o expediciones en zonas remotas, así como en situaciones de emergencia donde las infraestructuras convencionales pueden estar comprometidas.

El protocolo mesh permite que los mensajes se reenvíen automáticamente entre nodos, extendiendo el alcance de la red más allá de la distancia entre dos dispositivos individuales. Cada nodo puede funcionar como repetidor, creando una topología de red resiliente y auto-organizada.

Características técnicas principales

• XIAO ESP32S3:
• • Procesador: ESP32-S3R8 dual-core Xtensa LX7 hasta 240 MHz
  • Memoria: 8 MB PSRAM, 8 MB Flash
  • Conectividad: WiFi 802.11 b/g/n, Bluetooth 5.0 LE
  • GPIO: 11 pines digitales, 9 entradas analógicas
  • Interfaces: I2C, SPI, UART, I2S
  • Alimentación: 5V vía USB-C o 3,3V en pin
  • Dimensiones: 21 × 17,5 mm
• Módulo Wio-SX1262 LoRa:
• • Chip: Semtech SX1262
  • Frecuencia: 868 MHz
  • Sensibilidad: hasta -148 dBm
  • Potencia de salida: configurable hasta +22 dBm
  • Alcance: >10 km en línea de visión
  • Modulación: LoRa, FSK, GFSK
  • Interfaz: SPI
  • Antena: conector U.FL (antena no incluida)

Configuración y desarrollo

El kit es compatible con el entorno de desarrollo Arduino IDE y PlatformIO, facilitando la programación mediante librerías estándar. Para proyectos Meshtastic, el proceso de flasheo del firmware es directo mediante la herramienta web oficial o aplicaciones móviles Android/iOS. La plataforma admite personalización avanzada a través de configuraciones JSON y permite integrar sensores adicionales para ampliar las capacidades del nodo.

La alimentación puede realizarse mediante USB-C durante el desarrollo o con baterías LiPo para despliegues autónomos. El bajo consumo energético del ESP32S3 en modo deep sleep (inferior a 50 μA) permite operación durante semanas con baterías de capacidad moderada.

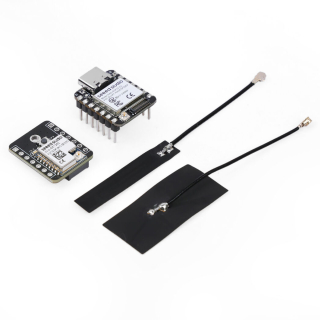

Contenido del paquete:

• 1× Placa XIAO ESP32S3
• 1× Módulo Wio-SX1262 LoRa
• 1× Antena FPC Wi-Fi
• 1× Antena FPC LoRa
• Conectores y headers para ensamblaje
