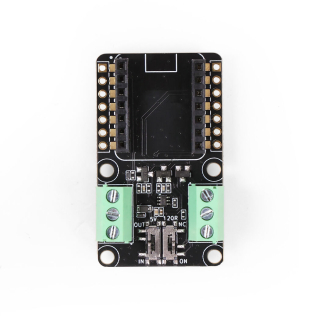

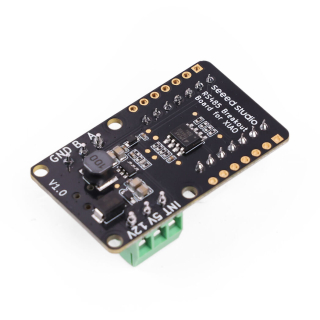

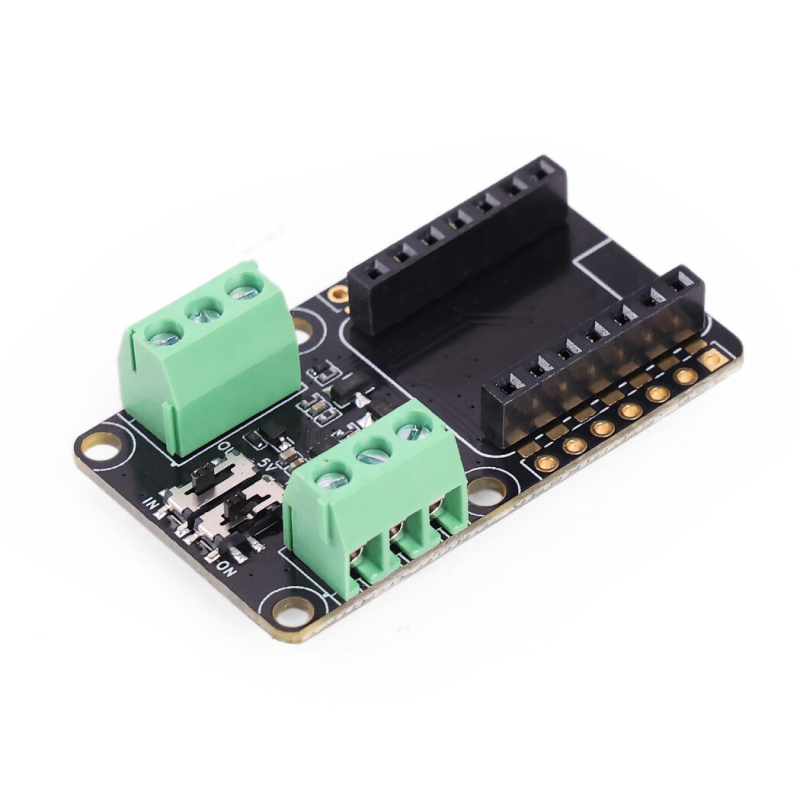

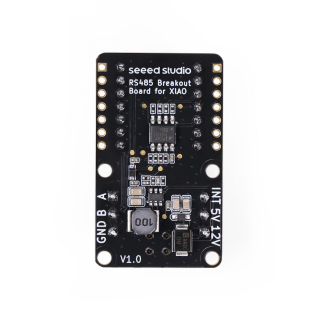

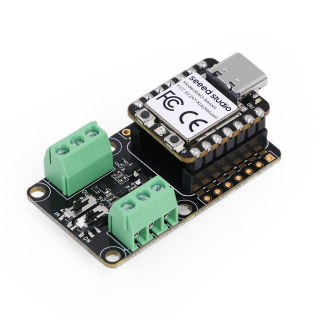

RS485 BREAKOUT BOARD PARA XIAO SEEED STUDIO – CONVERSOR UART A RS‑485 INDUSTRIAL

La RS485 Breakout Board para Seeed Studio XIAO es una placa de expansión diseñada para añadir comunicación RS‑485 de larga distancia a tus proyectos compactos, manteniendo un formato reducido y fácil de integrar en cuadros eléctricos y cajas de proyecto. Equipa el transceptor TP8485E, que convierte de forma eficiente el flujo serie UART de tu microcontrolador (como una placa XIAO de Seeedstudio) en una línea RS‑485 robusta y resistente al ruido típicamente usada en entornos industriales.

Pensada para instalaciones distribuidas, esta placa soporta distancias de hasta 1.200 metros y velocidades de transmisión de hasta 250 kb/s, lo que permite implementar redes de sensores, actuadores o dispositivos Modbus RTU en edificios, naves industriales o sistemas de domótica avanzada. Funciona en half‑duplex (envío y recepción alternos en la misma línea), por lo que resulta perfecta para buses compartidos con varios nodos y topologías maestro‑esclavo.

Gracias a sus dos bloques de bornas de 3 pines, separa claramente las conexiones de señal RS‑485 (A/B/GND) y la alimentación, simplificando el cableado en carril DIN y cajas de conexiones. La placa permite alimentarla con 5 V o 12 V DC, e incluye un conmutador para seleccionar 5V como entrada o salida, de manera que puedes alimentar al propio XIAO desde la línea o, al contrario, usar el XIAO para alimentar el módulo.

El interruptor integrado de terminación de 120 Ω facilita la adaptación de impedancias en buses largos sin necesidad de añadir resistencias externas, reduciendo reflexiones y errores de comunicación en instalaciones RS‑485 extensas. Es ideal para proyectos de automatización industrial, monitorización de energía, redes de sensores medioambientales o integración con PLC y equipos de campo, todo ello con la flexibilidad de programar tu XIAO en Arduino IDE o MicroPython.

Características técnicas

• Conversión de UART a RS‑485 mediante transceptor TP8485E half‑duplex.
• Distancia de comunicación de hasta 1.200 m en cableado apropiado.
• Velocidad de transmisión de hasta 250 kb/s.​​
• ​ Alimentación flexible a 5 V o 12 V DC.
• Dos bloques de bornas de 3 pines: uno para señal RS‑485 (A/B/GND) y otro para alimentación.​
• Conmutador de terminación 120R integrado para cierre de bus RS‑485.​
• Conmutador 5V OUT/IN para seleccionar modo de alimentación (entrada o salida).
• Formato compacto, similar al tamaño de dos placas XIAO, fácil de montar en espacios reducidos.
• Compatibilidad con Seeed Studio XIAO y Adafruit QT Py.​

Contenido del paquete

• 1 x RS485 Breakout Board para Seeed Studio XIAO, TP8485E, 5 V / 12 V, half‑duplex, SKU 113991354.
