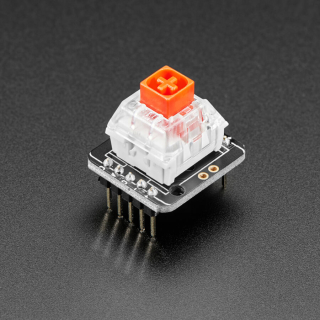

La única cosa mejor que una bonita tecla mecánica, es una que también pueda brillar en cualquier color del arco iris - ¡y eso es lo que el NeoKey Breakout de Adafruit te permitirá hacer! Esta pequeña PCB de 19x21mm puede albergar un interruptor Cherry MX o compatible y facilitar su uso con una protoboard o perfboard.
El breakout tiene un zócalo Kailh, lo que significa que puedes conectar cualquier interruptor compatible con MX en lugar de soldarlo. Es posible que necesites un poco de pegamento para mantener el interruptor en su sitio: a nosotros nos funcionó bien el pegamento caliente o un punto de epoxi. También colocamos un diodo de señal 1N4148 en serie con el interruptor, para que puedas crear matrices de teclas sin preocuparte por las teclas fantasma.
Cada breakout también tiene un único NeoPixel de montaje inverso que apunta hacia arriba por el lugar donde muchos interruptores tendrían un LED para brillar. La entrada y la salida del píxel están separadas para que puedas "encadenar" estas placas y controlarlas como una sola rama de NeoPixel.
Hay mucha flexibilidad para cualquier tipo de uso, cada placa tiene los siguientes pines:
-
VDD (+) El pin de alimentación para el NeoPixel, proporciona de 3 a 5VDC
-
GND (-) El pin de alimentación de tierra para el NeoPixel, conéctalo a tierra
-
Entrada (I) y Salida (O) La entrada y la salida del NeoPixel, para encadenamiento
-
Ánodo del interruptor (A) - El lado "positivo" del interruptor + diodo. Si utilizas el interruptor con una resistencia pull-up, conecta este pin a tu microcontrolador. Si utilizas un pull-down, conecta este pin a tu pin de alimentación de nivel lógico.
-
Cátodo del conmutador (C) - El lado "negativo" del conmutador + diodo. Si está utilizando el interruptor con una resistencia pull-up, conecte este pin a tierra. Si utilizas un pull-down, conecta esta patilla a tu microcontrolador.
Hay dos filas de contactos de 5 pines en una rejilla de 2,54mm en ambos lados. Suelda ambos lados para conseguir estabilidad mecánica, los dos lados comparten los mismos pines excepto que un lado es el de entrada del NeoPixel y el lado opuesto tiene el pin de salida. Para el cableado de lado a lado, también tenemos el pin de cátodo disponible en los lados, y otro conjunto de pines NeoPixel In/Out.
Por favor, ten en cuenta que cada pedido viene con una PCB ensamblada y una pequeña tira de pines. Es necesario la tira de pines para utilizarlo en la protoboard. El interruptor mecánico y la tapa de la llave no están incluidos. Utilice cualquier interruptor compatible con MX: Kailh, Gateron, etc. ¡Todos funcionan!
