BUS PIRATE 5+ – PROBE CABLE KIT

Trabajar con cables de puente improvisados sobre ganchos de prueba acaba siempre igual: una sonda que se suelta en el momento menos oportuno y borra la captura que llevabas media hora preparando. El kit de cables sonda para Bus Pirate 5 resuelve el problema de raíz con un conjunto de accesorios diseñado desde cero para el banco de trabajo real.

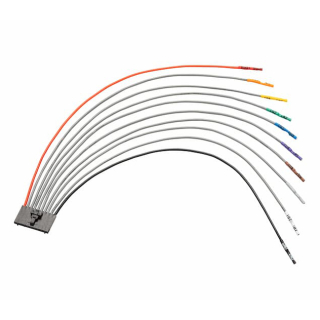

El cable sonda principal se conecta al puerto de 10 pines del Bus Pirate mediante el conector TJC8/HX25418 con mecanismo de bloqueo y clave de polaridad — imposible insertarlo al revés y con sujeción segura durante toda la sesión. Cada uno de los diez conductores termina en un crimp DuPont sin carcasa, protegido por termorretráctil con la misma codificación cromática que aparece en la pantalla del propio dispositivo. El pin 1 (rojo) corresponde a VOUT/VREF, capaz de suministrar de 1 V a 5 V hasta 300 mA o de recibir tensión de referencia externa; los pines 2 a 9 son las ocho líneas IO con medición de tensión y resistencias pull-up opcionales de 10 kΩ; el pin 10 (negro) es masa.

El cable está fabricado en silicona premium 22AWG con 60 hilos de cobre estañado de 0,08 mm de diámetro — frente a los 8-12 hilos habituales en cables genéricos. El resultado se traduce en un tacto suave, máxima flexibilidad y resistencia al calor del soldador si roza accidentalmente durante el trabajo.

Para acceder a pines SMD o patas de componentes sin soldar nada al circuito bajo análisis, los ganchos de prueba Shenzhen incluidos son la opción más práctica. Cuando el objetivo es una protoboard, un header de debug o un breakout, los pines fresados a medida de paso 2,54 mm se insertan directamente en el orificio y ofrecen la estabilidad mecánica que un gancho no puede dar.

Un kit imprescindible para sacar el máximo rendimiento al Bus Pirate 5 en tareas de depuración con I2C, SPI, UART, 1-Wire y análisis lógico.

Especificaciones técnicas:

• Conector principal: TJC8/HX25418 bloqueante, 10 pines, paso 2,54 mm (hembra)
• Terminales: 10 × crimp DuPont 2,54 mm sin carcasa, con termorretráctil codificado y etiquetado
• Calibre: 22AWG silicona, 60 × 0,08 mm cobre estañado
• Pinout pin 1: VOUT/VREF — 1-5 V, hasta 300 mA, con fusible rearmable
• Pinout pines 2-9: IO0-IO7 — salidas bufferizadas con medición de tensión, pull-up 10 kΩ opcional
• Pinout pin 10: GND
• Ganchos de prueba: 10 × tipo Shenzhen, color negro
• Pines de protoboard: 10 × fresados a medida, paso 2,54 mm
• Compatibilidad: Bus Pirate 5 REV10 y anteriores, Bus Pirate 6

Contenido del pack:

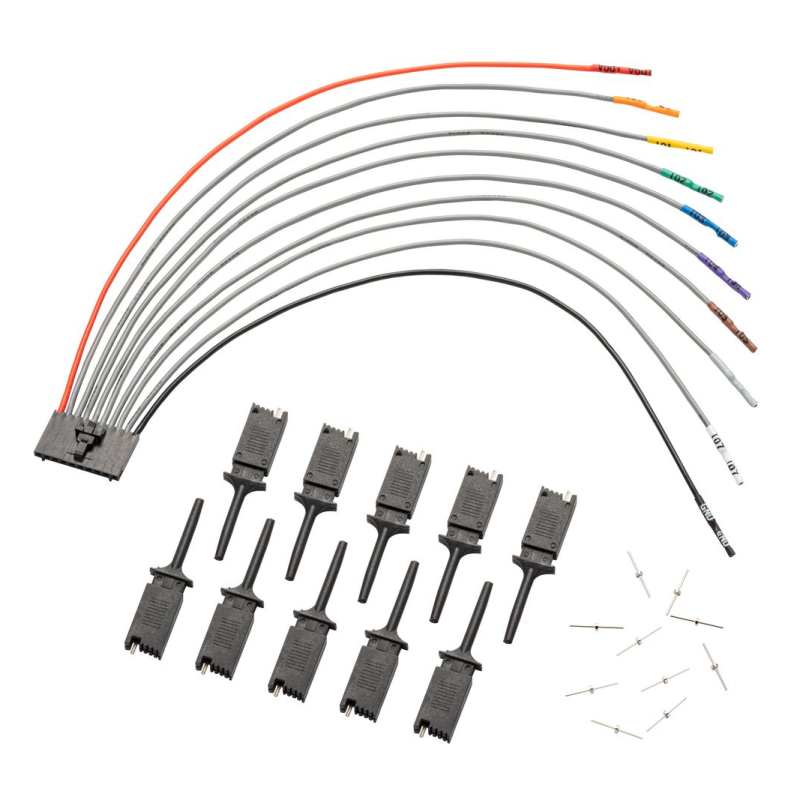

• 1 × Cable sonda premium (10 conductores, conector bloqueante)

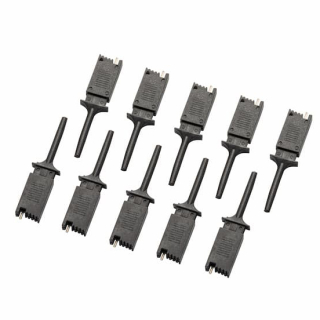

• 10 × Ganchos de prueba negros tipo Shenzhen

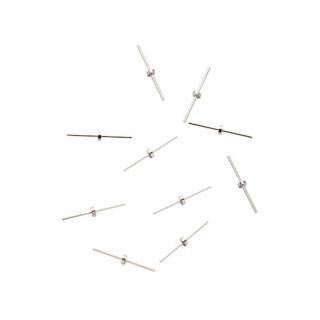

• 10 × Pines fresados para protoboard
