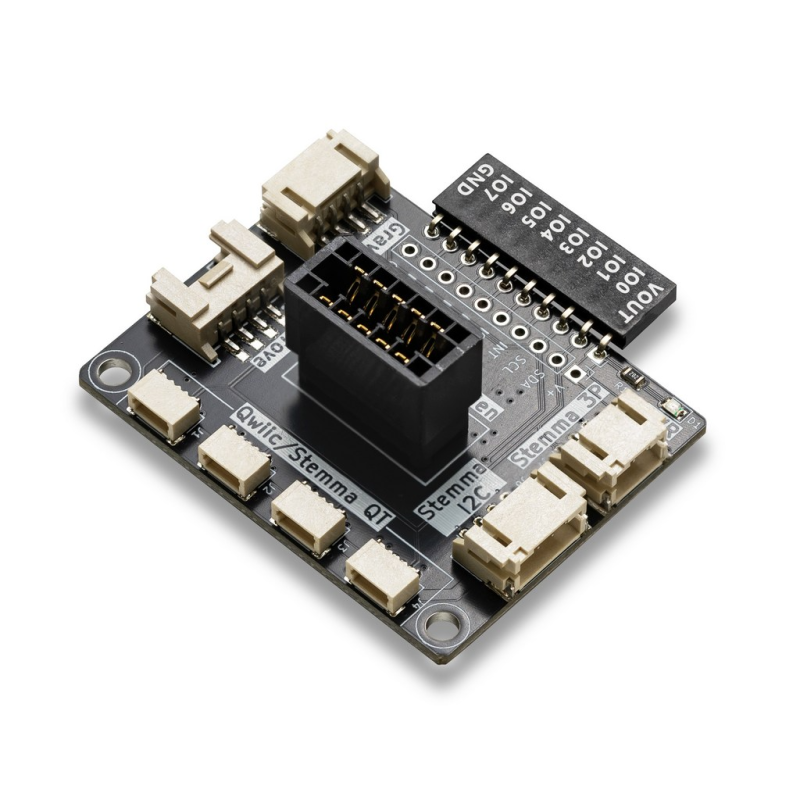

BUS PIRATE 5+ – I2C QUICK CONNECT ADAPTER (QWIIC, STEMMA, GROVE Y BREAKOUT GARDEN)

El protocolo I2C es uno de los más utilizados en sensores, módulos de medición y periféricos de bajo consumo. El problema clásico al trabajar con una herramienta de depuración como el Bus Pirate 5+ es que cada fabricante de breakout boards adoptó su propio conector y pinout, obligando a preparar adaptadores a medida para cada ecosistema. Este plank I2C multi-estándar elimina ese problema de raíz.

La placa incorpora todos los conectores físicos necesarios: JST SH 4P de 1,0 mm para Qwiic y Stemma QT, JST PH de 2,0 mm para Stemma 4P y Gravity, el conector HY 4P de 2,0 mm específico de Grove, y el slot de borde PCB de 2,54 mm que usa Pimoroni en sus módulos Breakout Garden. Se incluye además el conector Stemma 3P para señal única. Esto permite conectar sin modificaciones sensores de temperatura, humedad, color, EEPROM, displays OLED o cualquier otro periférico I2C de los ecosistemas compatibles, directamente al Bus Pirate para depuración, lectura o scripting.

En el ámbito de la electrónica maker, donde conviven productos de Seeed, Arduino y otros fabricantes con conectores dispares, este adaptador resulta especialmente útil en bancos de trabajo donde se mezclan módulos de distintas marcas. También es ideal para validar sensores antes de integrarlos en proyectos con Raspberry Pi u otros sistemas embebidos.

Especificaciones técnicas

• Referencia: 108-211
• Protocolo: I2C (SDA, SCL, V+, GND)
• Estándares soportados:
  • Stemma 3P – JST PH 3P, paso 2,0 mm
  • Stemma 4P – JST PH 4P, paso 2,0 mm
  • Stemma QT – JST SH 4P, paso 1,0 mm
  • Qwiic – JST SH 4P, paso 1,0 mm
  • Grove – HY 4P, paso 2,0 mm
  • Gravity – JST PH 4P, paso 2,0 mm
  • Breakout Garden – conector de borde PCB 2×5P, paso 2,54 mm
• Formato: plank para Bus Pirate 5+
• Licencia hardware: CC BY SA

Contenido del paquete

• 1x Plank adaptador I2C multi-estándar para Bus Pirate 5+
