- Doble conector DB9 (macho DTE + hembra DCE) para conectar el Bus Pirate directamente a terminales, módems y equipos industriales sin adaptadores adicionales.
- Chip MAX3232CSE+ original de Maxim/ADI — la versión HQ utiliza el transceiver auténtico frente a alternativas domésticas, garantizando fiabilidad en entornos exigentes.
- Conversión de niveles completa: adapta las señales TTL del UART del Bus Pirate (0-5 V) a los niveles RS-232 estándar (+/-13 V), incluyendo control de flujo hardware RTS/CTS.

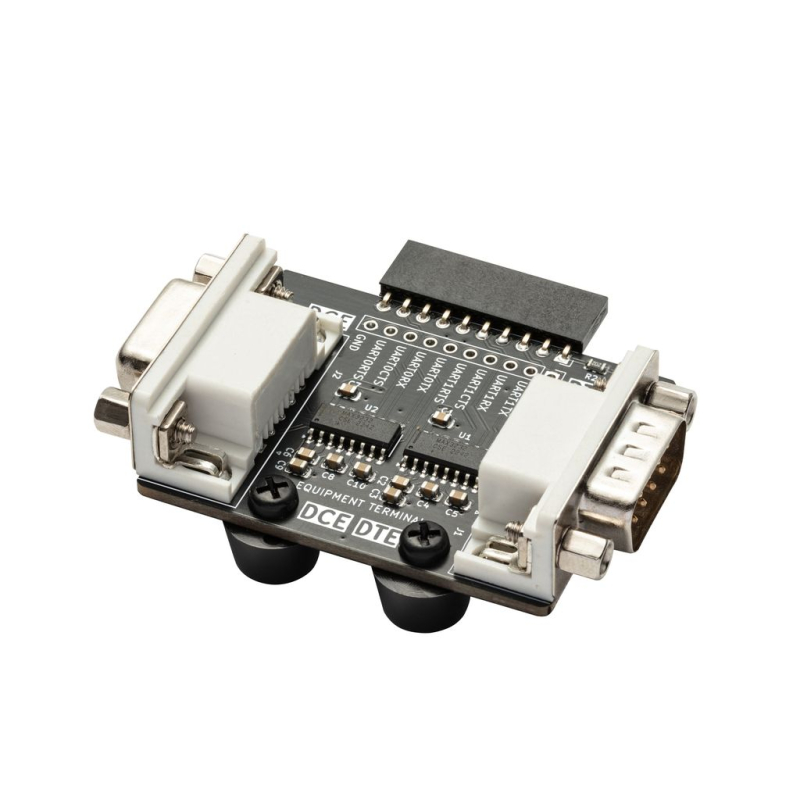

BUS PIRATE 5+ – DUAL RS-232 PLANK HQ
- Doble conector DB9 (macho DTE + hembra DCE) para conectar el Bus Pirate directamente a terminales, módems y equipos industriales sin adaptadores adicionales.
- Chip MAX3232CSE+ original de Maxim/ADI — la versión HQ utiliza el transceiver auténtico frente a alternativas domésticas, garantizando fiabilidad en entornos exigentes.
- Conversión de niveles completa: adapta las señales TTL del UART del Bus Pirate (0-5 V) a los niveles RS-232 estándar (+/-13 V), incluyendo control de flujo hardware RTS/CTS.
17,95 €
14,83 € (impuestos excl.)
Producto no disponible temporalmente
Este producto es compatible con:
RS232
RS232
Tiendatec es distribudor autorizado de toda la gama de productos Bus Pirate, incluyendo sus potentes placas de desarrollo y depuración, así como todos sus accesorios esenciales. Al comprar con nosotros, garantizas un producto 100% original, soporte directo y un envío rápido y seguro.
El estándar RS-232 lleva décadas presente en equipos industriales, instrumentación y hardware de comunicaciones, y sigue siendo imprescindible para quien trabaja con dispositivos legacy. El problema es que los microcontroladores modernos y herramientas como el Bus Pirate operan en niveles TTL (0-3,3 V o 0-5 V), incompatibles directamente con los ±13 V propios del RS-232. Esta placa "Plank" resuelve exactamente eso: actúa como puente entre el UART del Bus Pirate 5+ y cualquier dispositivo RS-232 real.
La versión HQ incorpora dos transceptores Maxim/ADI MAX3232CSE+ originales, uno por conector, frente a los chips HGSemi de la versión básica. Ambos son funcionalmente equivalentes, pero el MAX3232 auténtico ofrece mayor margen frente a variaciones de temperatura y especificaciones de producción más controladas — relevante si el adaptador va a usarse de forma continuada en banco de trabajo o en proyectos de ingeniería inversa sobre equipos industriales.
Los dos conectores DB9 cubren los dos roles del protocolo: el macho actúa como DTE (ordenador, terminal) y la hembra como DCE (módem, dispositivo). Se adaptan cuatro señales: TX, RX, RTS y CTS, lo que permite usar control de flujo hardware desde el Bus Pirate en modo UART. Para verificar el funcionamiento basta conectar ambos puertos entre sí con un cable serie directo y ejecutar el comando monitor en modo UART.
El diseño es completamente abierto: el esquemático y los archivos de PCB están disponibles públicamente en el repositorio de hardware de Bus Pirate 5 en GitHub bajo licencia CC BY SA.
Especificaciones técnicas
- Compatibilidad: Bus Pirate 5 y superiores
- Transceiver (versión HQ): Maxim/ADI MAX3232CSE+ x2 (encapsulado SOP-16)
- Conectores: DB9 macho (DTE) + DB9 hembra (DCE)
- Señales adaptadas: TX, RX, RTS, CTS
- Niveles de entrada (UART): 0-5 V TTL
- Niveles de salida (RS-232): ±13 V
- Condensadores de carga: 0,1 µF x4 + 0,47 µF x6 (SMD 0805)
- Conector de placa: PinHeader 1x10, paso 2,54 mm
- Licencia hardware: CC BY SA
- Referencia: PN 108-196
Contenido del paquete
- 1x Placa adaptador Dual RS-232 HQ para Bus Pirate 5+
Comprar BUS PIRATE 5+ – DUAL RS-232 PLANK HQ (108-196) de Bus Pirate
108-196
Ficha de datos
- Compatibilidad
- Bus Pirate 5+
- Documentación
- https://docs.buspirate.com/docs/overview/dual-rs232-adapter/
Detalles específicos de la variante
- EAN
- 9173380023189
