- Nuevo
- Compatibilidad doble: zócalo DDR5 UDIMM de 288 pines (sobremesa) y SODIMM de 262 pines (portátil)
- Level shifter integrado: las líneas HSDA y HSCL nunca superan los 3,3 V para proteger el Bus Pirate
- Alimentación única a 5 V con regulador interno a 3,3 V para los pines I2C y PWR_EN
- LED indicador conectado a PWR_GOOD: señaliza visualmente errores de tensión del PMIC

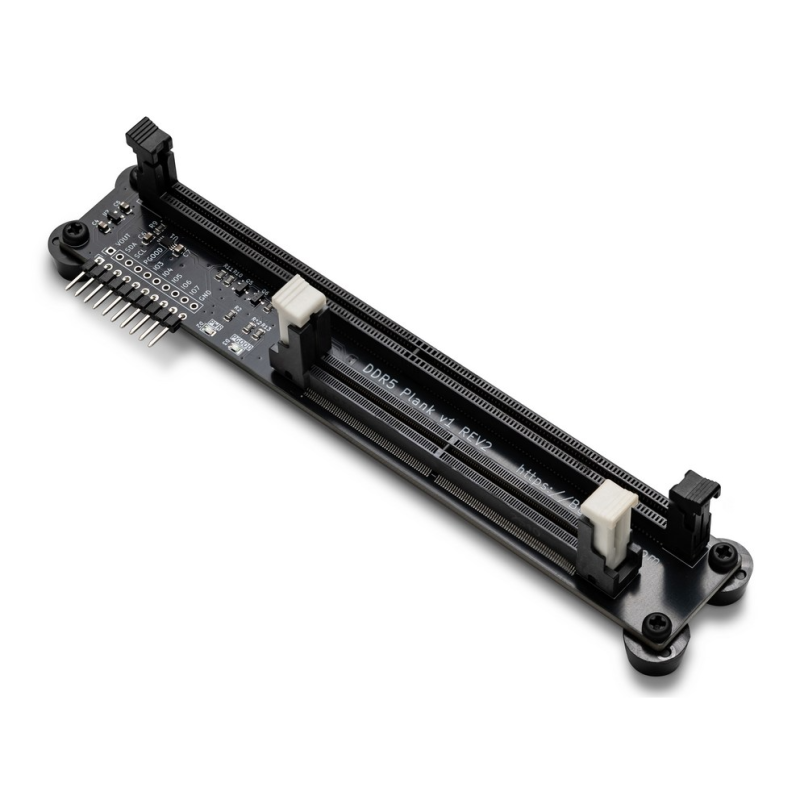

BUS PIRATE 5+ – DDR5 RAM SPD I2C ADAPTER
- Compatibilidad doble: zócalo DDR5 UDIMM de 288 pines (sobremesa) y SODIMM de 262 pines (portátil)
- Level shifter integrado: las líneas HSDA y HSCL nunca superan los 3,3 V para proteger el Bus Pirate
- Alimentación única a 5 V con regulador interno a 3,3 V para los pines I2C y PWR_EN
- LED indicador conectado a PWR_GOOD: señaliza visualmente errores de tensión del PMIC
31,95 €
Impuestos incluidos
Disponible
Recíbelo entre el lunes 29 y el miércoles 1
GLS ParcelShop
·
3,95 € IVA incl. ·
península
Tiendatec es distribudor autorizado de toda la gama de productos Bus Pirate, incluyendo sus potentes placas de desarrollo y depuración, así como todos sus accesorios esenciales. Al comprar con nosotros, garantizas un producto 100% original, soporte directo y un envío rápido y seguro.
El análisis forense de módulos de memoria DDR5 ya no requiere adaptaciones artesanales ni puentes en breadboard. Este adaptador plank para Bus Pirate 5+ da acceso directo al chip SPD I2C de cualquier módulo DDR5 estándar, tanto UDIMM de escritorio como SODIMM de portátil, con toda la circuitería de acondicionamiento ya integrada en placa.
El pin HSA se conecta a masa por defecto, lo que sitúa el módulo en modo offline: imprescindible para modificar zonas protegidas contra escritura del EEPROM SPD, como los perfiles XMP/EXPO o los datos de fabricante. Junto al comando ddr5 del firmware de Bus Pirate, el flujo completo de lectura, escritura y desbloqueo queda reducido a unas pocas líneas en el terminal.
El level shifter de la placa resuelve uno de los puntos críticos del interfaz DDR5: los pines HSDA y HSCL trabajan a 3,3 V, mientras que la alimentación del módulo (BULK_VIN) es de 5 V. Sin esta conversión, existiría riesgo de dañar tanto el módulo como el propio Bus Pirate. El regulador interno genera los 3,3 V necesarios para I2C y PWR_EN a partir de la única fuente de 5 V requerida.
El LED de PWR_GOOD es especialmente útil en tareas de diagnóstico: su activación indica que el PMIC del módulo ha reportado un fallo de tensión, lo que permite detectar módulos defectuosos antes de invertir tiempo en una sesión de volcado.
Un caso de uso habitual es la verificación de perfiles de temporización en módulos de segunda mano o el rescate de módulos con SPD corrupto. También resulta útil para investigadores de hardware que necesitan inspeccionar o modificar metadatos del fabricante almacenados en el EEPROM.
Especificaciones técnicas
- Zócalos: DDR5 UDIMM 288 pines / DDR5 SODIMM 262 pines
- Alimentación de entrada: 5 V (única fuente)
- Regulador interno: 3,3 V (I2C + PWR_EN)
- Conversión de nivel: level shifter en HSDA y HSCL (máx. 3,3 V)
- HSA: conectado a GND (modo offline / dirección base 0x50)
- PWR_GOOD: salida open-drain con LED indicador de error
- Pinout de conexión: BULK_VIN, HSDA, HSCL, PGOOD, GND
- Referencia: 108-210
- Licencia de hardware: CC BY SA
Contenido del paquete
- 1 x Adaptador DDR5 SPD I2C para Bus Pirate 5+
108-210
Ficha de datos
- Compatibilidad
- Bus Pirate 5+
- Documentación
- https://docs.buspirate.com/docs/overview/ddr-ram-i2c-adapter/
Detalles específicos de la variante
- ean13
- 9173380023233
